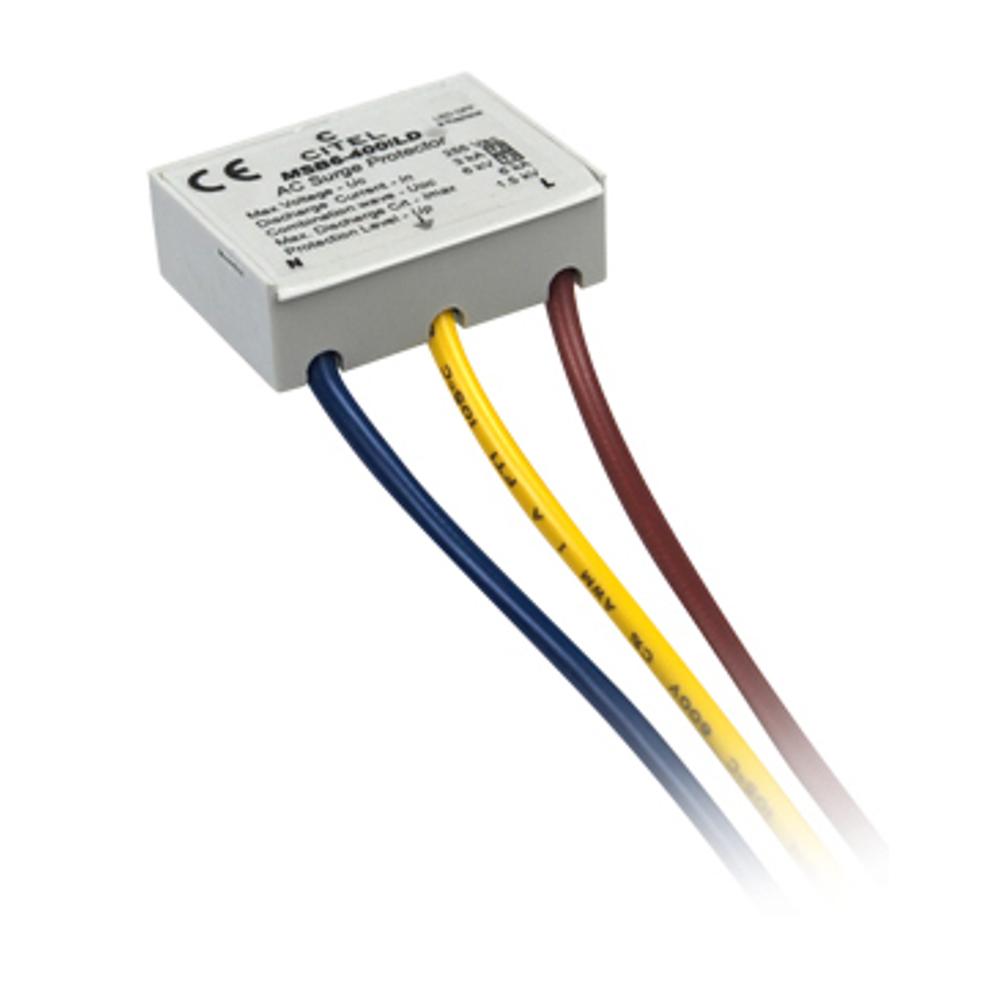

Устройство защиты от импульсных перенапряжений CITEL MSB6-400/LD (артикул 561312) — это компактный УЗИП типа 3, предназначенный для защиты однофазных сетей переменного тока напряжением 230 В от импульсных перенапряжений и коммутационных помех. Устройство устанавливается непосредственно у защищаемого оборудования или внутрь розетки переменного тока, обеспечивая эффективную защиту чувствительной электроники, бытовой техники и промышленного оборудования от кратковременных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами в сети.
В основе работы устройства лежит комбинированная технология, объединяющая металлооксидный варистор и специальный газовый разрядник, что обеспечивает надёжное ограничение перенапряжений на уровне 1,5 кВ. УЗИП подключается к сети посредством проводов и может монтироваться как внутрь розетки переменного тока, так и на винтовые клеммы. Устройство совместимо с однофазными сетями с конфигурацией нейтрали TT-TN (TNC, TNS и TT) и рассчитано на максимальное рабочее напряжение 255 В AC. При срабатывания защиты устройство отключается, а встроенный зуммер подаёт звуковой сигнал, предупреждающий о необходимости замены модуля. Корпус выполнен из термопластика UL94 V-0, обеспечивающего высокую огнестойкость и безопасность эксплуатации.
Области применения
- Защита бытовой электроники и компьютерной техники в жилых и офисных помещениях
- Защита промышленного оборудования и систем автоматизации на объектах с однофазным питанием
- Установка в распределительных щитах и розеточных группах для локальной защиты потребителей
- Защита телекоммуникационного и измерительного оборудования от импульсных помех
- Применение в системах с заземлением TT, TN-C и TN-S
Ключевые особенности
- Очень компактный корпус — монтаж внутрь розетки или на винтовые клеммы
- Светодиодный индикатор состояния и звуковой сигнал отключения (зуммер)
- Комбинированная технология: металлооксидный варистор + газовый разрядник
- Степень защиты IP20, корпус из термопластика UL94 V-0
- Соответствие стандартам EN 61643-11, IEC 61643-11 и UL1449 изд.4
Технические характеристики
- Тип УЗИП: 3 (по IEC)
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 230 В
- Макс. AC рабочее напряжение (Uc): 255 В AC
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In): 3 кА (15 × 8/20 мкс)
- Макс. ток разряда (Imax): 6 кА (8/20 мкс)
- Испытание комбинированной волной (Uoc): 6 кВ (Class III: 1.2/50 мкс — 8/20 мкс)
- Уровень защиты (Up L/N, L/PE): 1,5 кВ при In (8/20 мкс)
- Допустимый ток короткого замыкания (Isccr): 3 000 А
- Рабочая температура: от -40 до +85 °C
- Вес: 0,02 кг
