Устройство защиты от импульсных перенапряжений (УЗИП) CITEL MSB6-400 — это компактное и надежное решение для конечной защиты чувствительного электронного оборудования в однофазных сетях 230 В переменного тока. Оно относится к Типу 3 (класс D) и предназначено для установки непосредственно рядом с защищаемым устройством, обеспечивая финальный уровень подавления остаточных бросков напряжения и защиту от коммутационных помех.

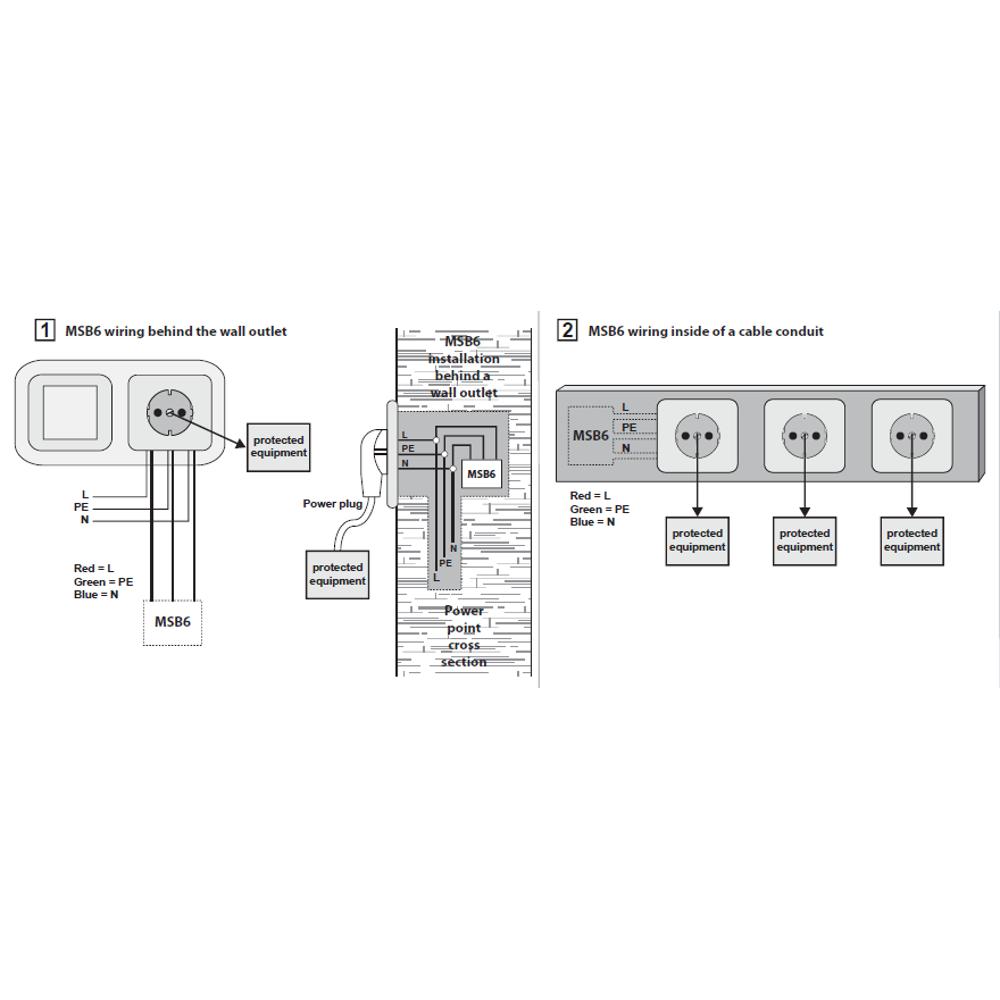

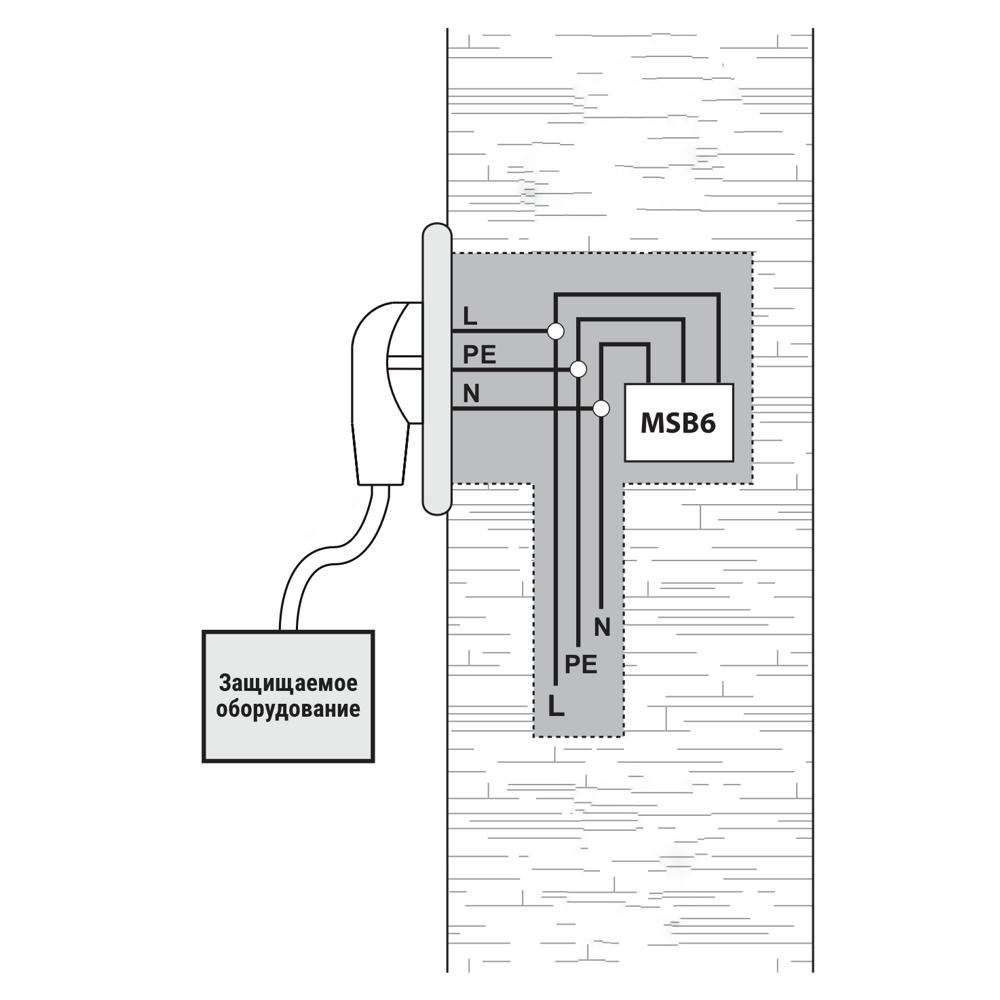

Устройство построено на основе варисторной технологии с внутренним плавким предохранителем и терморазмыкателем, что гарантирует безопасное отключение при перегрузке. Принцип работы основан на шунтировании опасного импульсного тока на землю, ограничивая напряжение до безопасного для оборудования уровня. УЗИП предназначено для проводного подключения в сетях с конфигурацией нейтрали TT и TN. Оно совместимо с УЗО типа «S» (селективным) или замедленного типа. Монтаж возможен настенным способом, внутри кабельного канала или непосредственно за розеткой, что обеспечивает гибкость установки.

Области применения

• Защита бытовой и офисной техники: компьютеров, телевизоров, аудиосистем, игровых консолей.
• Оборудование систем «умного дома» и сетевого оборудования (роутеры, модемы, точки доступа).
• Охранные системы, видеонаблюдение и системы связи, подключенные к сети 230 В.
• Медицинское оборудование и измерительные приборы в лабораториях.
• Промышленная электроника, управляемая от однофазной сети, установленная в конечных точках распределительной сети.

Ключевые особенности

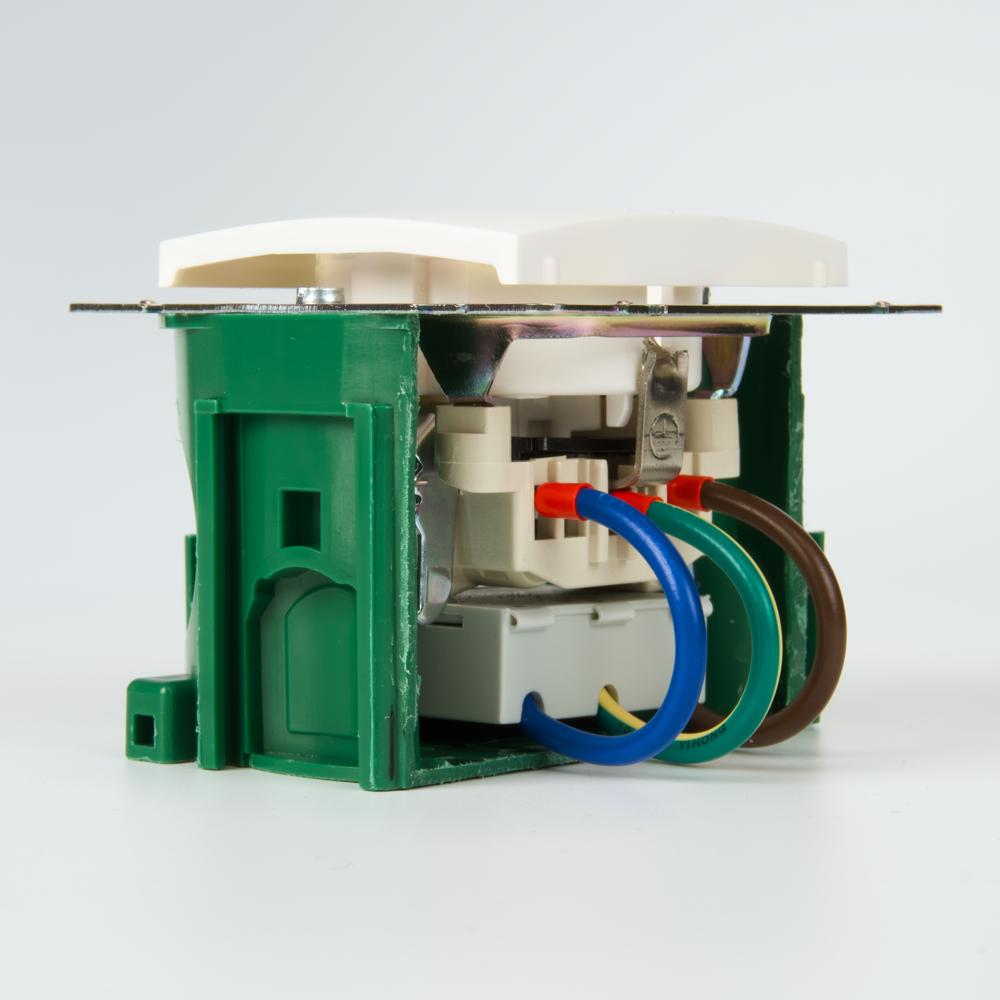

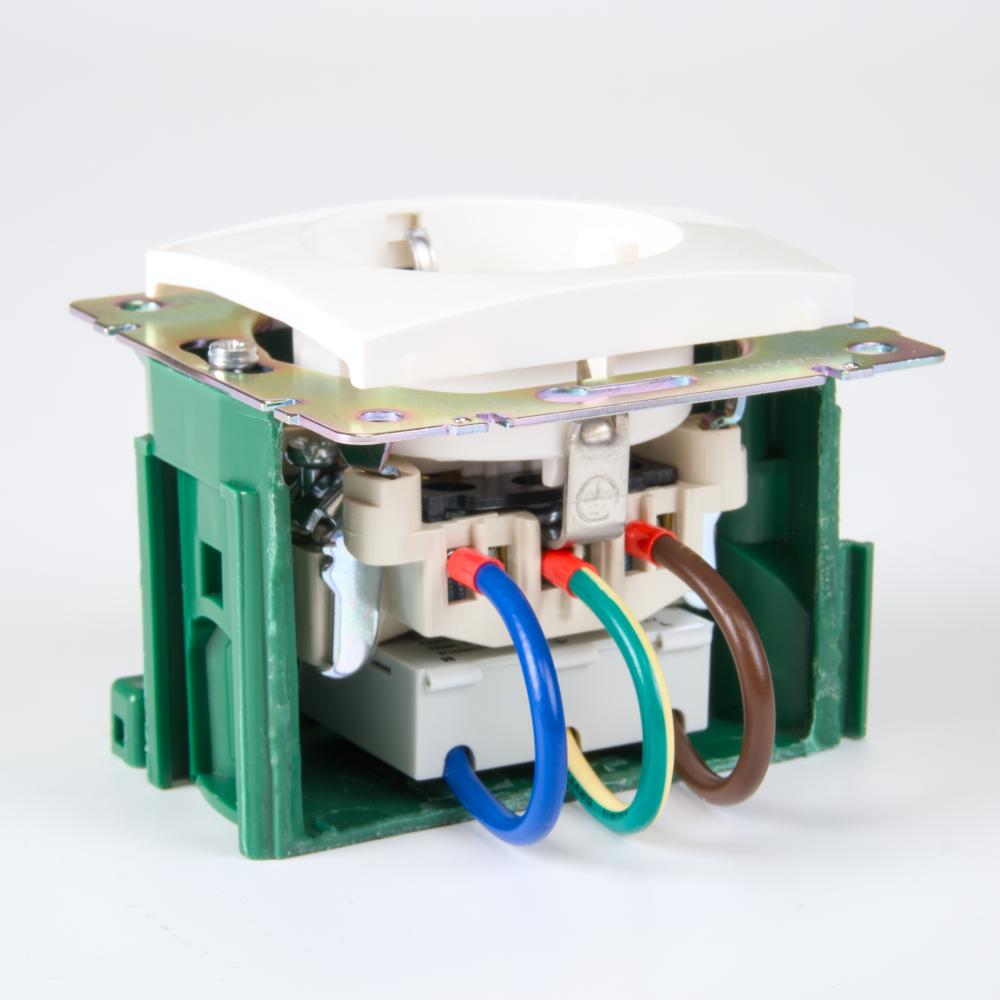

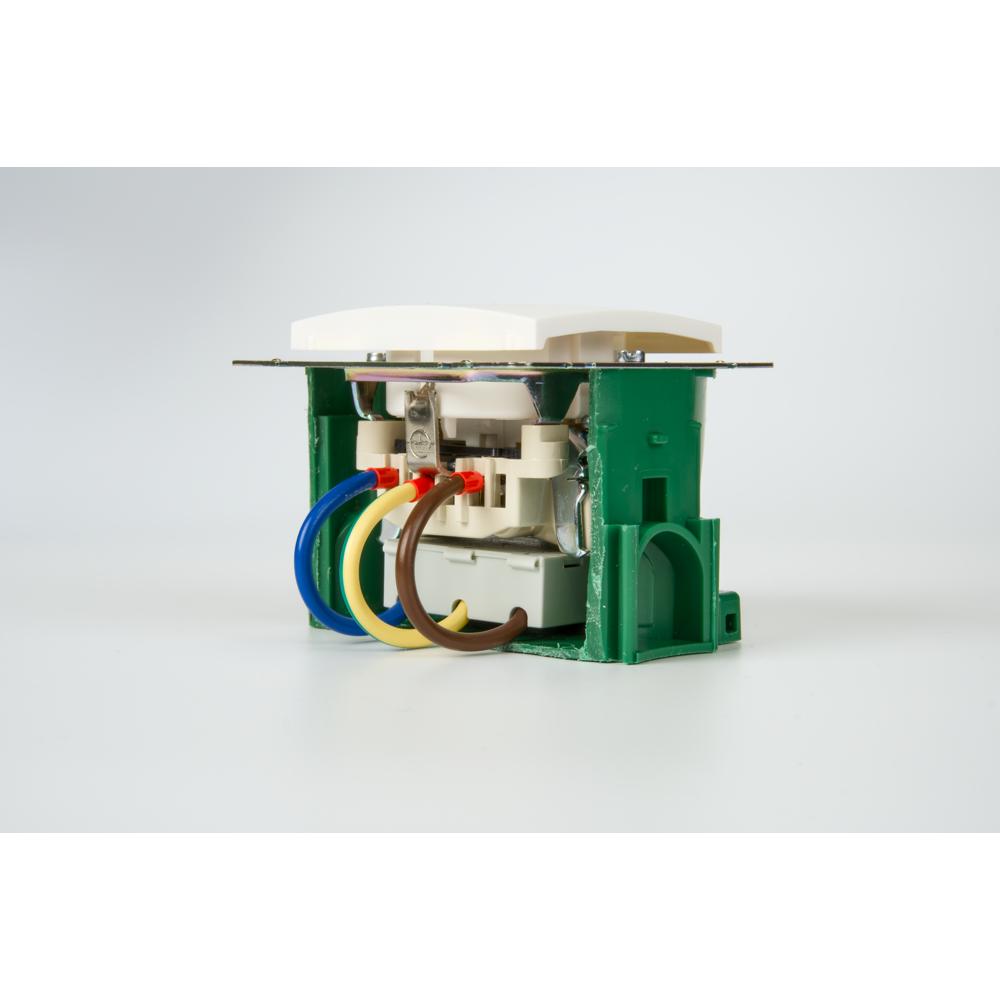

• Компактный корпус для скрытого монтажа за розеткой или внутри кабельного канала.

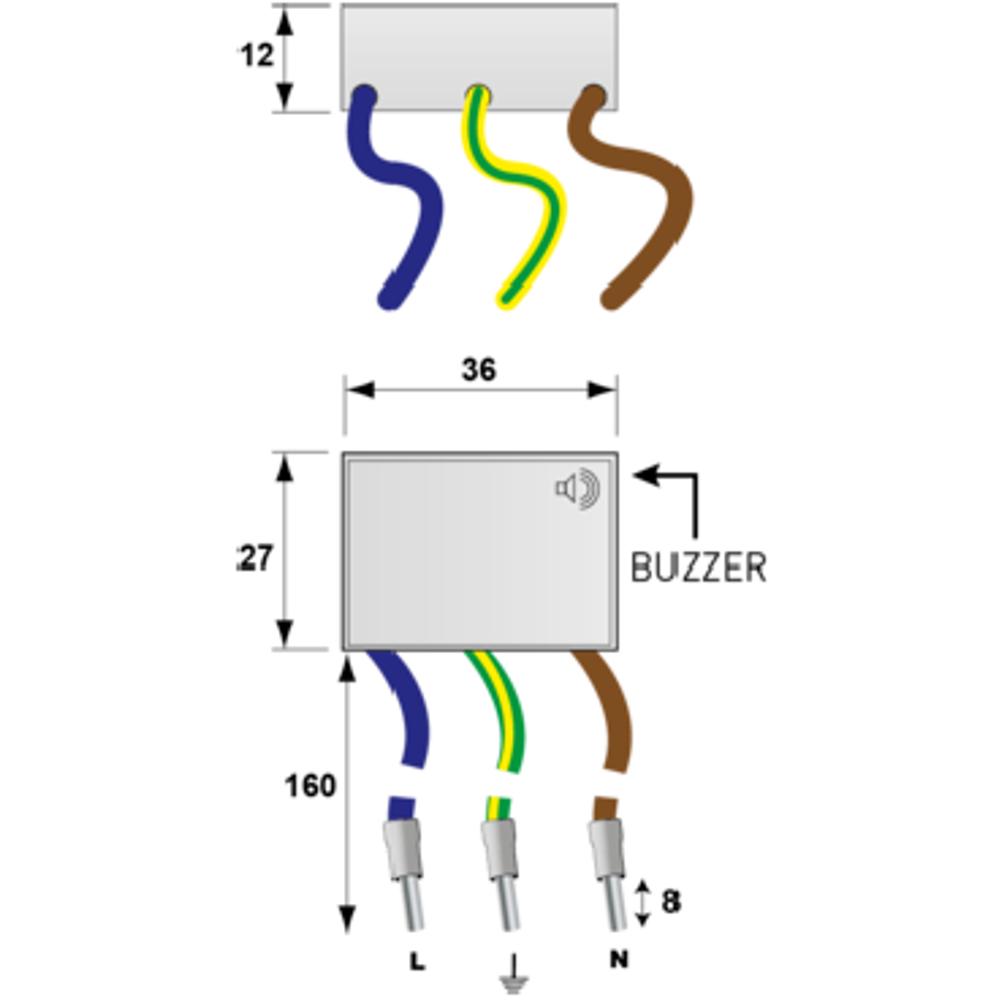

• Встроенный звуковой индикатор (зуммер) сигнализирует о необходимости замены устройства после срабатывания защиты.
• Соответствие международным стандартам безопасности: IEC 61643-11, EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011.
• Надежная конструкция с корпусом из термопластика UL94-V0 и степенью защиты IP20 для использования внутри помещений.
• Широкий температурный диапазон работы от -40°C до +85°C.

Технические характеристики

• Артикул производителя: 561302
• Тип УЗИП: 3 (класс D)
• Номинаное напряжение сети: 230 В, 1 фаза
• Макс. рабочее напряжение переменного тока (Uc): 255 В
• Номинальный ток разряда (8/20 мкс) (In): 3 кА
• Максимальный ток разряда (8/20 мкс) (Imax): 6 кА
• Уровень защиты (Up): 1.5 кВ (при In 8/20 мкс и 6 кВ 1.2/50 мкс)
• Испытание комбинированной волной (Uoc): 6 кВ
• Допустимый ток короткого замыкания (Isccr): 3000 А
• Индикация состояния: Зуммер (выключен — исправен, включен — требует замены)
• Способ подключения: Проводное
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20
