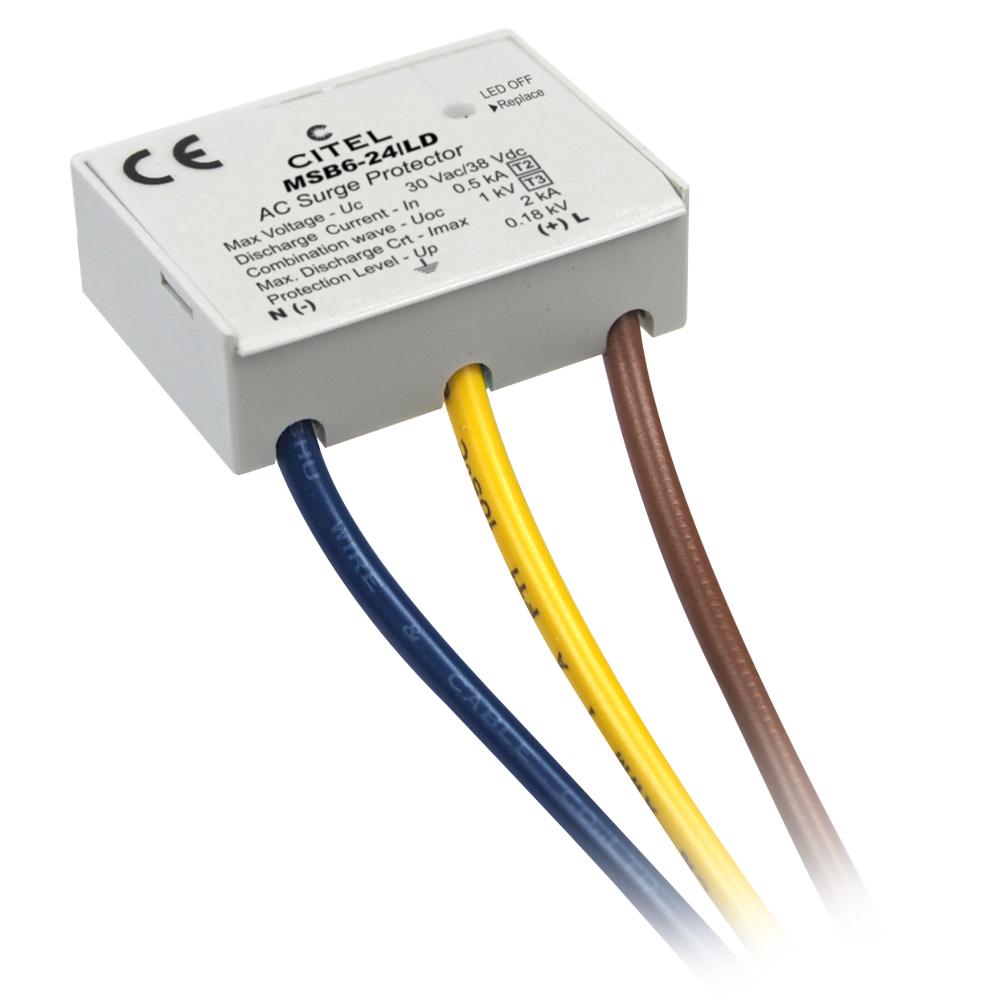

Устройство защиты от импульсных перенапряжений CITEL MSB6-24/LD (артикул 561313) — это сверхкомпактный УЗИП класса защиты 3, предназначенный для защиты чувствительного электронного оборудования от импульсных перенапряжений и коммутационных помех в слаботочных цепях с номинальным напряжением 24 В. Устройство эффективно ограничивает опасные выбросы напряжения, продлевая срок службы подключённого оборудования и предотвращая его выход из строя.
В основе работы УЗИП лежит варисторная технология с внутренним терморазмыкателем. При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, отводя избыточную энергию и ограничивая напряжение на защищаемом участке цепи до безопасного уровня (Up = 0,18 кВ). Устройство доступно в версиях для работы в сети 24 В AC или 30 В DC и подходит для однофазных сетей с системами заземления TN-C и TN-S. Монтаж возможен как внутрь розетки переменного тока, так и на винтовые клеммы, подключение осуществляется проводами. Встроенный зелёный светодиодный индикатор отображает рабочее состояние: при срабатывании защиты и отключении устройства индикатор гаснет, сигнализируя о необходимости замены модуля.
Области применения
- Защита оборудования автоматизации и КИПиА с питанием 24 В AC/DC
- Слаботочные цепи управления, сигнализации и телеметрии
- Системы промышленной автоматики и диспетчеризации
- Промышленные контроллеры, датчики и исполнительные механизмы
- Телекоммуникационное и сетевое оборудование с питанием 24 В
Ключевые особенности
- Очень компактный корпус — УЗИП тип 3 по классификации IEC
- Доступны версии для 24 В AC и 24 В DC
- Встроенный светодиодный индикатор состояния защиты
- Степень защиты корпуса IP20
- Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП (по IEC): 3
- Номинальное напряжение линии (Un): 24 В
- Макс. рабочее напряжение AC (Uc): 30 В AC
- Макс. рабочее напряжение DC (Uc): 38 В DC
- Номинальный ток разряда (In, 15 x 8/20 мкс): 0,5 кА
- Макс. ток разряда (Imax, 8/20 мкс): 2 кА
- Испытание комбинированной волной (Uoc): 1 кВ
- Уровень защиты L/N и L/PE (Up при In): 0,18 кВ
- Допустимый ток короткого замыкания (Isccr): 3 000 А
- Технология: варистор с внутренним терморазмыкателем
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Вес: 0,022 кг
- Сертификация: EAC
