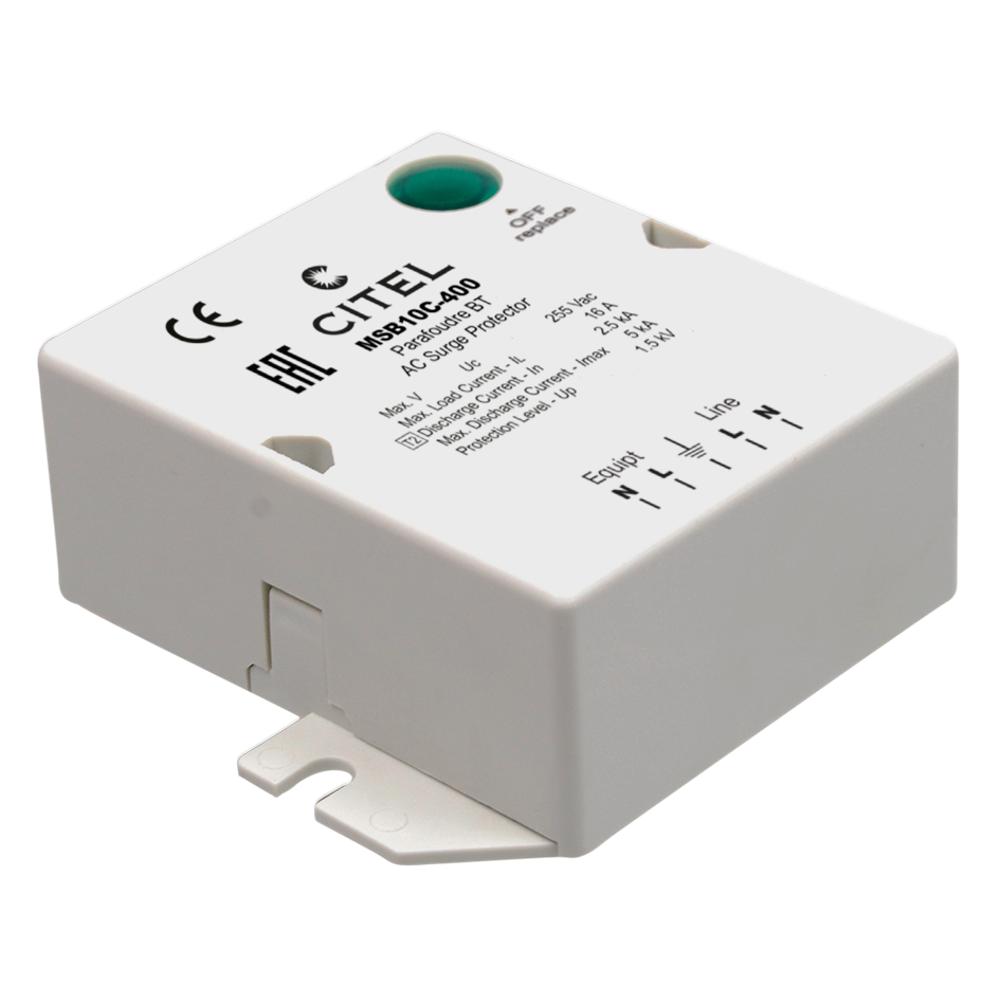

Устройство защиты от импульсных перенапряжений УЗИП CITEL MSB10C-400 (561301)

Артикул: 561301
Цена товара:
3 534 ₽
Общая цена:
3 534 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 2+3 для защиты однофазных сетей 230 В от грозовых и коммутационных перенапряжений. Гибридная технология MOV+GDT, уровень защиты 1,5 кВ, ток разряда до 10 кА, нагрузка до 16 А. Термозащита с failsafe-отключением, светодиодная индикация, системы TT/TN, монтаж на стену.

Описание

Устройство защиты от импульсных перенапряжений CITEL MSB10C-400 (артикул 561301) — это компактный ограничитель перенапряжений типа 2+3, предназначенный для защиты однофазных сетей переменного тока 230 В от опасных импульсных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство обеспечивает защиту как в дифференциальном, так и в общем режиме (L/N и L/PE), предотвращая повреждение чувствительного электронного и электрического оборудования.

В основе работы УЗИП лежит гибридная технология MOV+GDT (металлооксидный варистор + газовый разрядник), обеспечивающая эффективное ограничение перенапряжений с уровнем защиты 1,5 кВ. Устройство монтируется на стену или панель и подключается к сети через винтовые клеммы (проводное соединение). При возникновении аварийной ситуации срабатывает встроенный термопредохранитель, который отключает устройство и разрывает линию переменного тока (failsafe-режим). Индикация состояния осуществляется посредством зелёного светодиода: свечение означает нормальную работу, а его погасание сигнализирует об отключении. УЗИП совместим с системами заземления TT и TN, рассчитан на максимальный ток нагрузки 16 А и допускает установку с автоматическим выключателем типа «S» или с задержкой срабатывания.

Области применения

  • Защита бытовых и офисных электроустановок от грозовых и коммутационных перенапряжений
  • Защита распределительных щитов и вводных линий однофазных сетей 230 В
  • Защита чувствительного электронного оборудования: компьютеров, систем видеонаблюдения, телекоммуникационных устройств
  • Применение в системах электроснабжения с заземлением TT и TN
  • Использование в промышленных и коммерческих объектах с повышенными требованиями к надёжности электроснабжения

Ключевые особенности

  • Компактный корпус, настенный монтаж и проводное подключение через винтовые клеммы
  • Гибридная технология MOV+GDT для эффективного ограничения импульсных перенапряжений
  • Встроенная термозащита с функцией отключения и разрыва линии переменного тока (failsafe)
  • Светодиодный индикатор состояния: зелёный LED горит — норма, погас — отключено
  • Соответствие стандартам EN 61643-11, IEC 61643-11 и UL1449 ed.4

Технические характеристики

  • Тип УЗИП (по IEC): 2+3
  • Сеть: 230 В, однофазная
  • Система заземления: TT-TN
  • Максимальное рабочее напряжение Uc: 255 В перем. тока
  • Максимальный ток нагрузки IL: 16 А
  • Номинальный разрядный ток In (15 × 8/20 мкс): 3 кА
  • Максимальный разрядный ток Imax (8/20 мкс): 10 кА
  • Уровень защиты Up (L/N и L/PE): 1,5 кВ
  • Допустимый ток короткого замыкания Isccr: 10 000 А
  • Технология: MOV+GDT (варистор + газовый разрядник)
  • Материал корпуса: термопласт UL94 V-0
  • Рабочая температура: от −40 до +85 °C
  • Степень защиты: IP20
  • Вес: 0,050 кг
  • Артикул: 561301

Характеристики

Электрические характеристики
Тип УЗИП 2+3
Тип напряжения AC
Схема УЗИП 1P+N (1+1)
Система заземления TN, TT
Uc AC, макс. рабочее напр., В 255
In(8/20), номин. ток разряда, кА 3
Imax(8/20), макс. ток разряда, кА 10
Механические характеристики
Технология варистор + газовый разрядник
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
