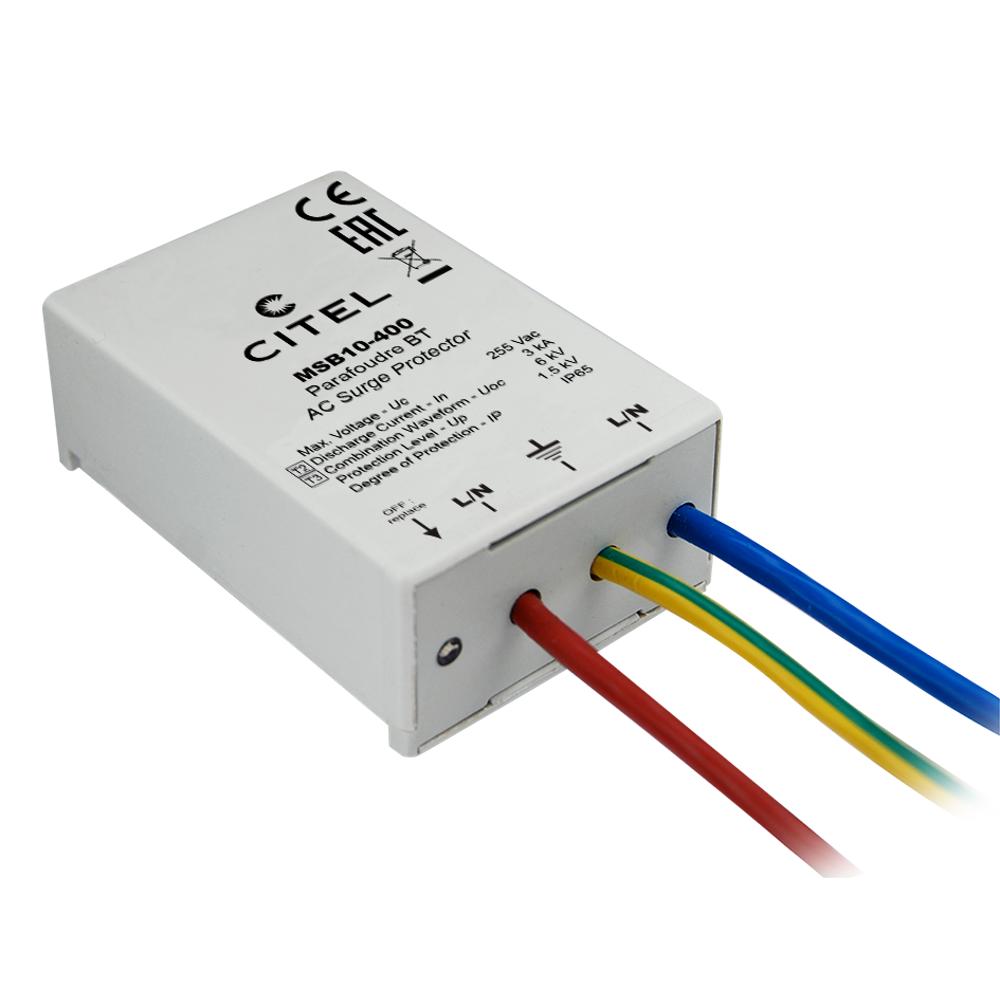

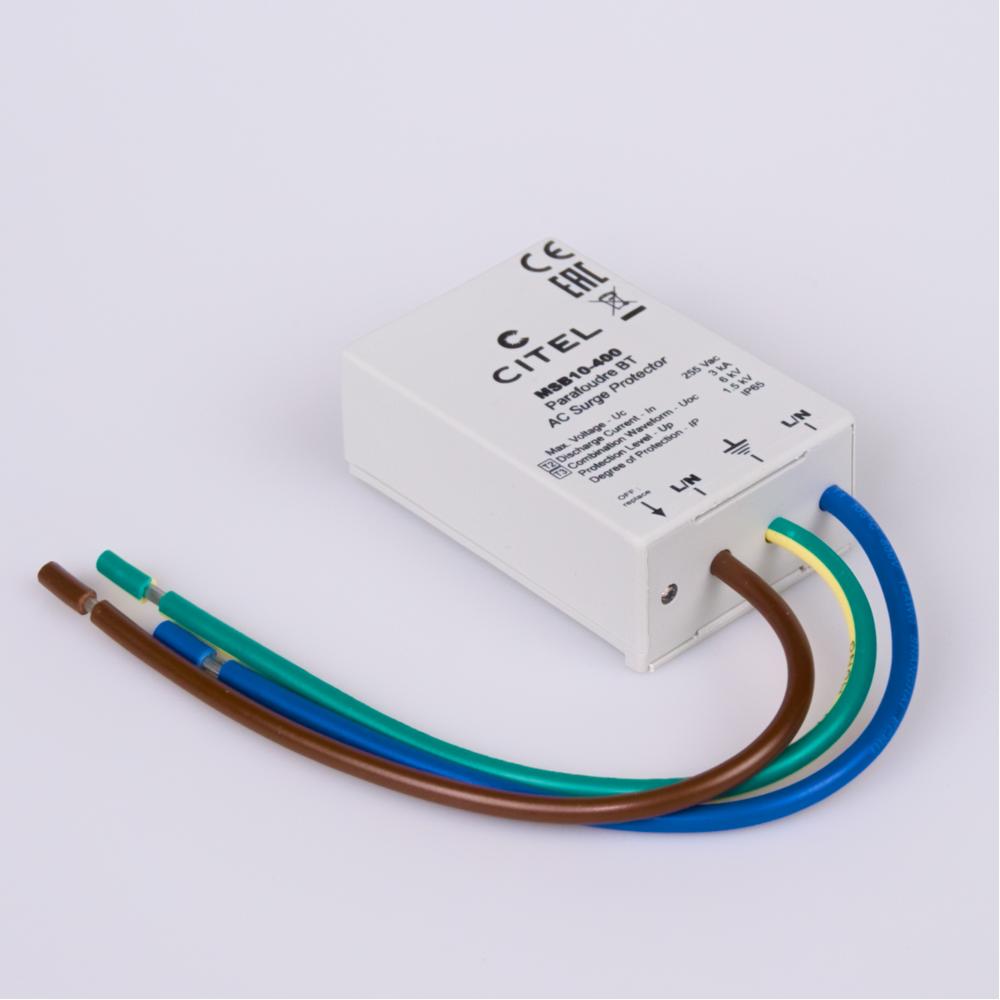

Устройство защиты от импульсных перенапряжений CITEL MSB10-400 (артикул 561201) — это компактное и надежное решение для защиты чувствительного электронного оборудования от разрушительных последствий грозовых и коммутационных перенапряжений в однофазных сетях переменного тока. Данная модель относится к Типу 2 (или 3) согласно стандартам IEC 61643-11 и обеспечивает вторичный уровень защиты, ограничивая остаточные броски напряжения, прошедшие через УЗИП первого уровня, или непосредственно защищая оборудование вблизи точки его установки.

Устройство работает по принципу параллельного подключения к защищаемой цепи (MC/MD — защита между фазой и нейтралью, фазой и землей). При возникновении импульса перенапряжения его внутренние компоненты (варистор) мгновенно снижают свое сопротивление, отводя опасную энергию на землю и ограничивая напряжение на безопасном для оборудования уровне. После срабатывания устройство продолжает мониторинг сети. УЗИП предназначено для сетей с конфигурацией TT-TN, имеет проводное подключение и оснащено индикатором состояния. Его компактный корпус с высокой степенью защиты IP65 позволяет выполнять настенный монтаж в различных условиях.

Области применения

• Защита конечного электрооборудования в жилых, коммерческих и промышленных зданиях.
• Обеспечение безопасности чувствительной бытовой и офисной техники: компьютеров, телевизоров, систем связи.
• Установка в распределительных щитах, рядом с потребителями для дополнительного (вторичного) уровня защиты.
• Применение в системах сигнализации, видеонаблюдения и автоматизации зданий.
• Защита оборудования в сетях с номинальным напряжением до 230 В (максимальное рабочее напряжение Uc = 255 В AC).

Ключевые особенности

• Компактный корпус для настенного монтажа с высокой степенью защиты IP65 от пыли и струй воды.
• Яркий зеленый светодиодный индикатор для визуального контроля рабочего состояния (горит — устройство исправно).
• Соответствие ключевым международным и национальным стандартам: IEC 61643-11, UL1449 4th ed., ГОСТ Р 51992-2011.
• Наличие сертификатов EAC и TÜV, подтверждающих безопасность и качество продукции.
• Встроенная система безопасного отключения при перегреве или окончании срока службы.
• Широкий температурный диапазон работы от -40°C до +85°C.

Технические характеристики

• Артикул производителя: 561201
• Тип УЗИП: Тип 2 / Тип 3 (вторичная защита)
• Сеть: 230 В, 1 фаза, конфигурация TT-TN
• Макс. рабочее напряжение (Uc): 255 В AC
• Уровень защиты (Up): ≤ 1.5 кВ (между L-N и L-PE)
• Номинальный ток разряда (In 8/20 мкс): 3 кА
• Макс. ток разряда (Imax 8/20 мкс): 10 кА
• Стойкость к перенапряжению (комбинированная волна): 10 кВ / 10 кА
• Допустимый ток короткого замыкания (Isccr): 10 000 А
• Степень защиты корпуса (IP): IP65
• Способ подключения: Проводное соединение
• Индикация: Зеленый светодиод (ВКЛ. — исправно)
• Рабочая температура: от -40°C до +85°C
