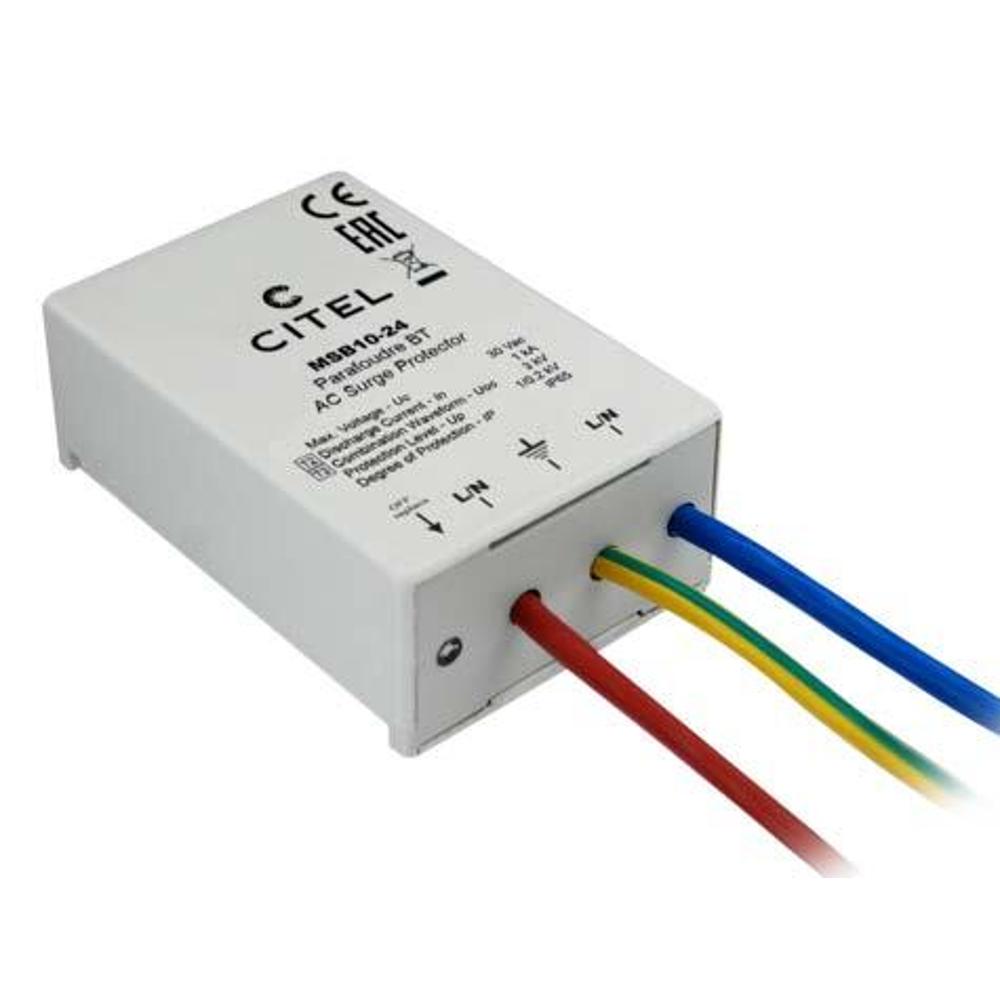

Устройство защиты от импульсных перенапряжений CITEL MSB10-24 (артикул 561321) представляет собой компактный ограничитель импульсных перенапряжений типа 2+3, предназначенный для защиты оборудования, подключённого к однофазным линиям переменного тока с номинальным напряжением 24 В. Устройство эффективно ограничивает опасные импульсные перенапряжения, возникающие в результате грозовых разрядов или коммутационных процессов в сети, предотвращая повреждение чувствительной электроники и продлевая срок службы подключённого оборудования. УЗИП обеспечивает защиту как в дифференциальном (L/N), так и в общем (L/PE) режиме, что делает его универсальным решением для комплексной защиты линии электропитания.
В основе конструкции MSB10-24 лежит комбинированная технология MOV+GDT — металлооксидный варистор в сочетании со специальным газоразрядником, что обеспечивает высокую эффективность ограничения перенапряжений при отсутствии тока утечки. Устройство монтируется на стену или панель и подключается проводным соединением (hard wired), что гарантирует надёжный и долговечный контакт. При достижении критических параметров срабатывает встроенный термопредохранитель, происходит отсоединение УЗИП от сети и отключение зелёного светодиодного индикатора, сигнализирующего о нормальной работе. Устройство совместимо с системами заземления TT и TN, соответствует стандартам EN 61643-11 и IEC 61643-11 и имеет класс защиты IP65, что позволяет эксплуатировать его в условиях повышенной запылённости и влажности.
Области применения
- Защита оборудования автоматизации и КИПиА, работающего от сети 24 В переменного тока
- Защита систем промышленной сигнализации и управления на объектах с низковольтными линиями питания
- Защита телекоммуникационного и слаботочного оборудования, питающегося от 24 В AC
- Защита контроллеров, датчиков и исполнительных механизмов в системах АСУ ТП
- Применение на объектах с повышенными требованиями к пылевлагозащите (IP65) — в цехах, на открытых площадках, в неотапливаемых помещениях
Ключевые особенности
- Компактный УЗИП типа 2+3 для линии 24 В переменного тока
- Отсутствие тока утечки благодаря комбинированной технологии MOV+GDT
- Настенный монтаж и проводное соединение для надёжной установки
- Безопасное поведение при отказе: отсоединение УЗИП и отключение светового индикатора
- Класс защиты IP65 — устойчивость к пыли и влаге
- Соответствие стандартам EN 61643-11 и IEC 61643-11
Технические характеристики
- Тип УЗИП (по IEC): 2+3
- Сеть: 24 В, однофазная
- Система заземления: TT/TN
- Максимальное рабочее напряжение переменного тока (Uc): 30 В AC
- Ток сопровождения (If): отсутствует
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 1 кА
- Максимальный разрядный ток (Imax, 8/20 мкс): 2 кА
- Испытание комбинированной волной (Uoc, класс III: 1,2/50 мкс – 8/20 мкс): 3 кВ
- Режим защиты: дифференциальный и общий
- Уровень защиты L/N (Up при In): 200 В
- Уровень защиты L/PE (Up при In): 200 В
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: MOV+GDT (варистор + газоразрядник)
- Подключение к сети: провода
- Монтаж: на стену или панель
- Материал корпуса: термопласт UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP65
- Индикация: зелёный светодиод (включён — норма, отключён — срабатывание)
- Внутренний термопредохранитель: есть
- Автомат защиты от замыкания на землю: тип «S» или с задержкой
- Соответствие стандартам: IEC 61643-11 / EN 61643-11
- Сертификация: EAC
- Артикул: 561321
