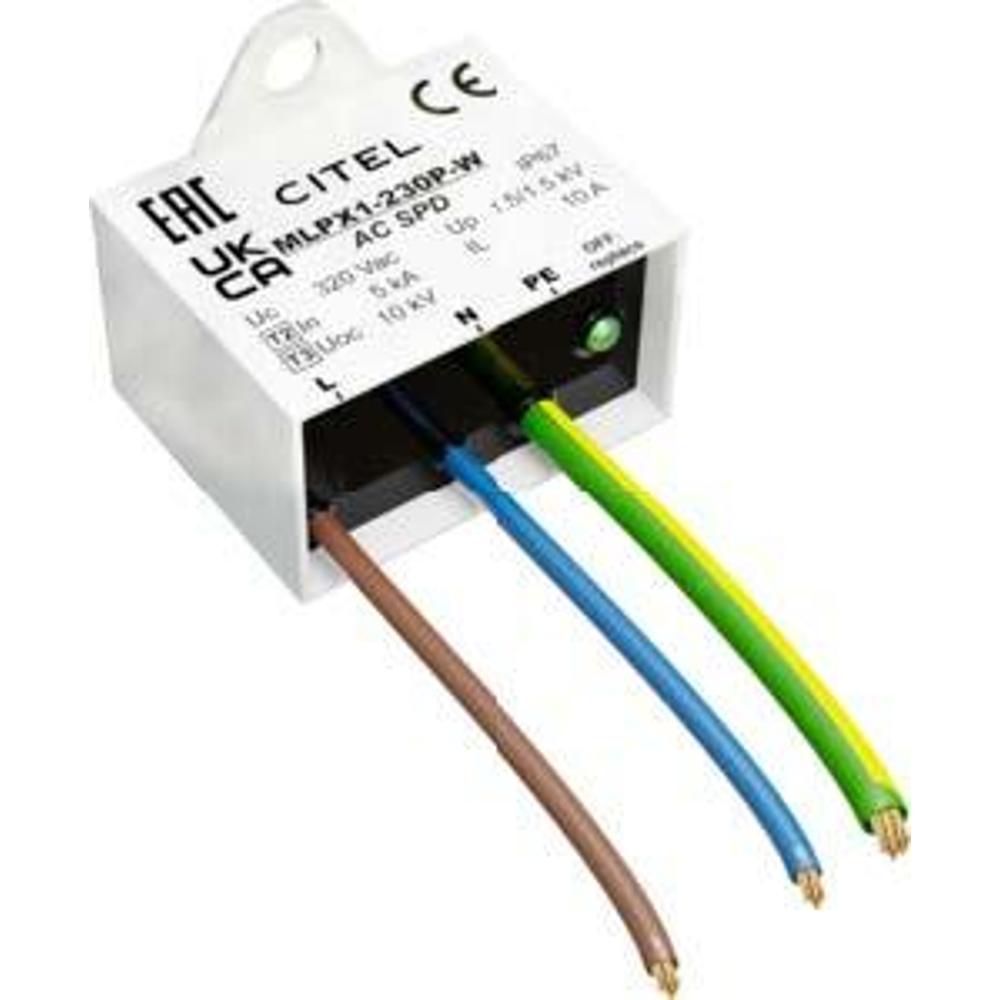

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL MLPX1-230P-W предназначено для защиты чувствительного электронного оборудования, в первую очередь светодиодных (LED) систем освещения и драйверов, от разрушительных последствий импульсных перенапряжений. Эти перенапряжения возникают вследствие ударов молнии в сеть или близких разрядов, а также из-за коммутационных процессов внутри электрической сети. Устройство обеспечивает надежную защиту по классу 2+3, комбинируя грубую и тонкую защиту в одном компактном корпусе, что позволяет ограничить опасные скачки напряжения до безопасного для оборудования уровня.

УЗИП построено на гибридной технологии, сочетающей металлооксидный варистор (V) и специальный газовый разрядник (GSG). При возникновении импульса перенапряжения варистор и разрядник шунтируют опасную энергию на защитный проводник PE, защищая цепь между фазой и нейтралью (L/N) и фазой и землей (L/PE). Устройство оснащено внутренним тепловым размыкателем (Ft), который в случае перегрева варистора физически отключает его от сети, предотвращая возгорание, и индикатором на зеленом светодиоде (LED), сигнализирующем о рабочем состоянии. Подключение осуществляется проводами сечением 1.5 мм² для фазного и нейтрального проводников и 2.5 мм² для защитного заземления (PE). УЗИП совместимо с однофазными сетями 220-240 В (также есть версия на 277 В) с конфигурацией нейтрали TT и TN и предназначено для монтажа на стену или плоскую поверхность.

Области применения

• Защита светодиодных (LED) систем освещения, уличных фонарей и архитектурной подсветки.
• Защита драйверов и источников питания для светотехнического оборудования.
• Защита систем наружного и промышленного освещения Класса 1.
• Защита другого чувствительного электронного оборудования, подключенного к однофазной сети.
• Использование в качестве конечной ступени защиты (тип 3) в комбинированных схемах молниезащиты.

Ключевые особенности

• Компактный гибридный УЗИП класс 2+3 в одном устройстве для комплексной защиты.
• Высокая степень защиты корпуса IP67, обеспечивающая пыленепроницаемость и защиту от струй воды, что позволяет использовать устройство в уличных условиях.
• Надежная система отключения с внутренним тепловым размыкателем и визуальной индикацией состояния (зеленый светодиод).
• Простота монтажа на стену или плоскую поверхность с проводным подключением.
• Соответствие международным стандартам, включая IEC/EN 61643-11, UL1449 4-го изд. и ГОСТ Р 51992-2011, с сертификацией EAC.

Технические характеристики

• Тип УЗИП (класс защиты): 2+3
• Номинальное напряжение сети: 230 В (однофазная сеть 220-240 В)
• Максимальное длительное рабочее напряжение Uc: 320 В переменного тока
• Максимальный линейный ток IL: 10 А
• Номинальный ток разряда In (8/20 мкс): 5 кА
• Максимальный ток разряда Imax (8/20 мкс): 10 кА
• Уровень защиты Up (при In): ≤ 1.5 кВ (L/N и L/PE)
• Технология защиты: Металлооксидный варистор + газовый разрядник
• Степень защиты корпуса: IP67
• Рабочий температурный диапазон: от -40°C до +85°C
• Подключение: Проводами 1.5 мм² (L/N) и 2.5 мм² (PE)
• Допустимый ток короткого замыкания (Isccr): 10 000 А
