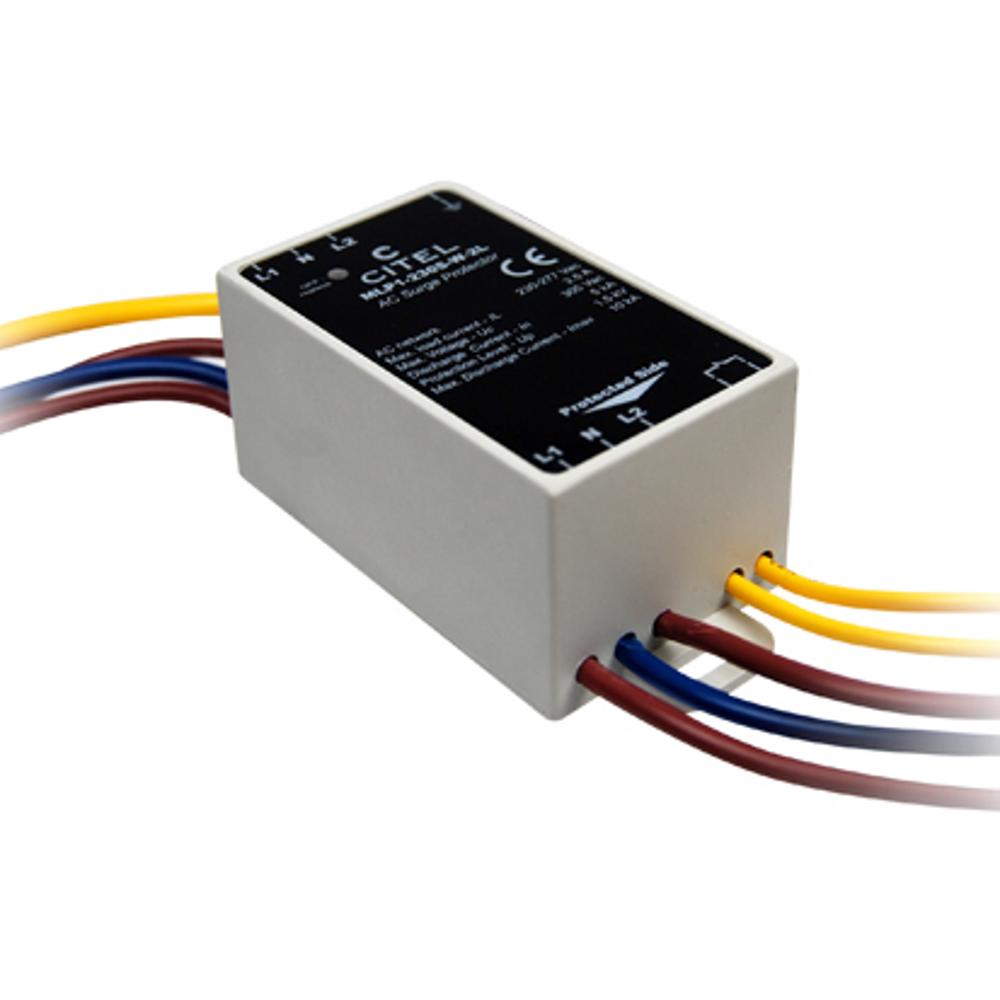

Устройство защиты от импульсных перенапряжений CITEL MLP2-230S-P/RS (арт. 721242) предназначено для комплексной защиты систем светодиодного освещения Класса II (без заземления) от разрушительных последствий грозовых и коммутационных перенапряжений. Это комбинированное устройство выполняет функции УЗИП Типа 2 и Типа 3, обеспечивая надежную защиту как силовой цепи питания светильников, так и низковольтных линий управления (данных). Его основная функция — ограничение опасных импульсных скачков напряжения до безопасного для оборудования уровня с последующим автоматическим отключением от сети при критическом износе или перегрузке.

Устройство построено на основе варисторной технологии для защиты силовой цепи и комбинированной технологии для защиты линий данных. Принцип работы заключается в шунтировании импульсного тока высокого напряжения на землю или между проводниками, ограничивая напряжение на клеммах нагрузки. Оно предназначено для однофазных сетей 220-240 В переменного тока с режимами заземления TT и TN. Подключение осуществляется удобными винтовыми клеммами (до 1.5 мм² для питания и до 1 мм² для данных), что обеспечивает надежный монтаж. УЗИП совместимо с системами управления освещением, использующими протоколы RS-485 или сигнал 0-10 В, и требует установки последовательно с устройством защитного отключения (УЗО) типа «S» или замедленного типа.

Области применения

• Защита внутренних и наружных светодиодных светильников и прожекторов Класса II.
• Интеграция в системы архитектурной и ландшафтной LED-подсветки.
• Обеспечение безопасности уличного освещения, световых рекламных конструкций и медиафасадов.
• Защита интеллектуальных систем управления освещением (DALI, 0-10В, RS-485) в коммерческих и промышленных зданиях.
• Применение в щитах управления освещением для защиты групп светильников.

Ключевые особенности

• Комбинированная защита: Тип 2 для сети питания и Тип 3 для линий данных RS-485/0-10В в одном корпусе.
• Надежное отключение: Автоматическое физическое отсоединение от сети при окончании срока службы или перегрузке.
• Встроенная сигнализация: Зеленый светодиодный индикатор состояния и выход для дистанционной сигнализации об отказе.
• Компактность и универсальность: Подходит для любых конфигураций светодиодных систем Класса II.
• Высокая стойкость: Максимальный ток разряда (Imax) до 10 кА на фазу и суммарный разрядный ток (Itotal) до 20 кА.

Технические характеристики

• Артикул производителя: 721242
• Тип УЗИП по ГОСТ Р 51992: Тип 2+3 (комбинированный)
• Класс защиты светильника: II (без заземления)
• Номинаное напряжение сети: 220-240 В ~ (однофазная)
• Макс. рабочее напряжение (Uc): 305 В ~
• Макс. ток нагрузки (IL): 2.5 А
• Номинальный ток разряда (In) 8/20 мкс: 5 кА
• Макс. ток разряда (Imax) 8/20 мкс: 10 кА
• Уровень защиты (Up) для сети: ≤ 1.5 кВ
• Защита данных: Линии RS-485 или 0-10 В
• Напряжение защиты данных (Up): ≤ 30 В
• Степень защиты корпуса (IP): IP20
• Диапазон рабочих температур: от -40°C до +85°C
• Стандарты: ГОСТ Р 51992-2011, ГОСТ МЭК 61643-21-2014
