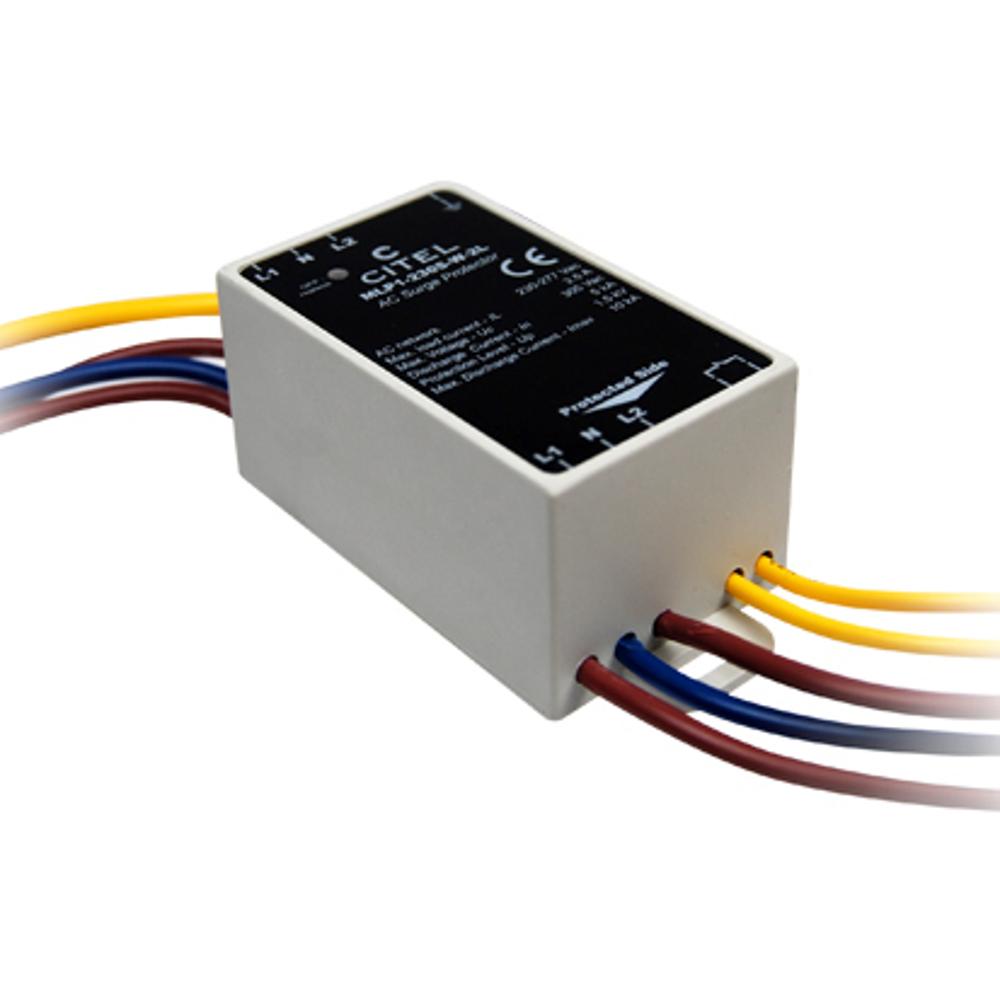

Устройство защиты от импульсных перенапряжений CITEL MLP1-230L-P/RS предназначено для комплексной защиты систем светодиодного освещения и их линий управления от разрушительных последствий грозовых и коммутационных перенапряжений. Это комбинированное устройство, выполняющее функции УЗИП Типа 2 (для защиты в распределительных цепях) и Типа 3 (для защиты конечного оборудования), обеспечивая безопасность как силовой цепи питания 220-240 В, так и низковольтных линий передачи данных.

Устройство построено на основе варисторной технологии для защиты по цепям питания и комбинированной технологии для защиты линий данных. При возникновении импульсного перенапряжения УЗИП мгновенно ограничивает его амплитуду до безопасного для оборудования уровня, отводя опасную энергию на землю. Оно предназначено для светильников Класса I (с заземлением) и подключается в однофазную сеть с режимами заземления TT или TN. Для монтажа используются винтовые клеммы, обеспечивающие надежный контакт. Устройство оснащено встроенным тепловым размыкателем, который в случае перегрева варистора физически отключает его от сети, предотвращая возгорание, и визуальным индикатором состояния.

Области применения

• Защита уличных и промышленных светодиодных светильников и прожекторов.
• Интеграция в системы интеллектуального освещения с управлением по протоколам 0-10В или RS-485.
• Защита светодиодных систем в коммерческих зданиях, торговых центрах и на стадионах.
• Обеспечение безопасности дорожных и тоннельных систем освещения.
• Применение в архитектурной и ландшафтной подсветке.

Ключевые особенности

• Комбинированная защита: одновременная защита силовой цепи переменного тока и линий управления (RS485/0-10В).
• Надежное отключение: встроенный терморазмыкатель обеспечивает физический разрыв цепи при критическом перегреве.
• Визуальный контроль: зеленый светодиодный индикатор сигнализирует о исправности устройства.
• Компактный и защищенный корпус: степень защиты IP20, выполнен из термопластика UL94-V0.
• Соответствие стандартам: соответствует ГОСТ Р 51992-2011, ГОСТ IEC 61643-21-2014 и международным нормам.

Технические характеристики

• Артикул производителя: 721251
• Тип УЗИП: Тип 2 / Тип 3 (комбинированный)
• Сетевое питание: 220-240 В, однофазная, TT/TN
• Максимальное рабочее напряжение Uc: 305 В AC
• Максимальный ток нагрузки IL: 2.5 A
• Номинальный ток разряда In (8/20 мкс): 5 кА
• Максимальный ток разряда Imax (8/20 мкс): 10 кА
• Уровень защиты Up (питание L/N): ≤ 1.5 кВ
• Защита линий данных: Тип RS485 / 0-10В, Uc = 15 В, IL = 300 мА
• Уровень защиты данных Up: ≤ 30 В
• Подключение: Винтовые клеммы до 1.5 мм² (питание), до 1 мм² (данные)
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20
