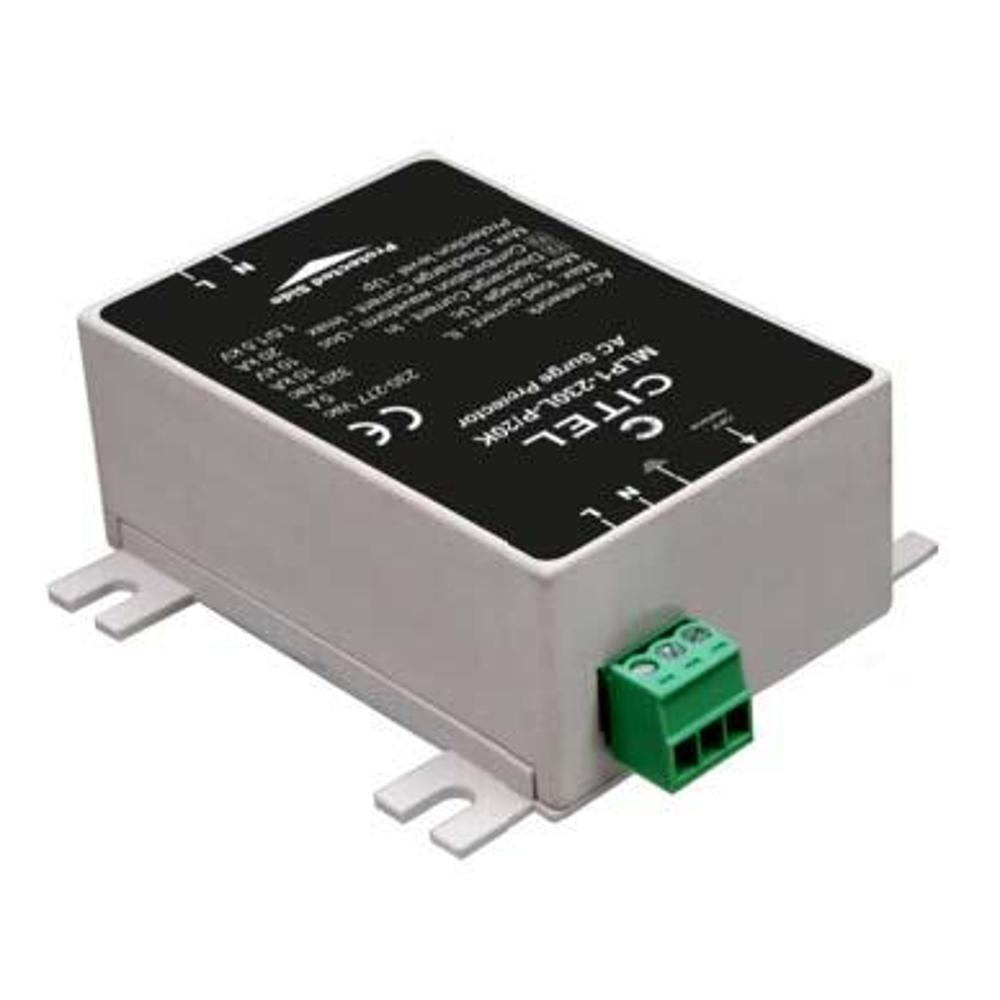

Устройство защиты от импульсных перенапряжений CITEL MLP1-230L-P/20K — это специализированный ограничитель перенапряжений (УЗИП) Класса 1, разработанный для комплексной защиты светодиодных систем освещения и их источников питания (драйверов) от разрушительных последствий грозовых и коммутационных перенапряжений. Его основная функция — мгновенное отведение опасных импульсных токов на землю, обеспечивая сохранность дорогостоящего LED-оборудования и непрерывность работы систем освещения.

Устройство построено на гибридной технологии, сочетающей металлооксидный варистор и газовый разрядник, что обеспечивает высокую скорость срабатывания и большую поглощаемую энергию. Принцип работы основан на резком снижении сопротивления при превышении порогового напряжения, шунтируя опасный импульс. Оно предназначено для установки в однофазных сетях 220-240 В с конфигурацией нейтрали TT или TN и подключается параллельно защищаемой линии через винтовые клеммы. Уникальной особенностью данной модели является режим отказа с отключением линии (L-версия): в случае неисправности УЗИП не только сигнализирует об этом, но и физически разрывает цепь питания, предотвращая дальнейшую работу неисправного устройства и обеспечивая пожарную безопасность.

Области применения

• Защита уличного и архитектурного светодиодного освещения (прожекторы, фасадная подсветка).
• Защита светодиодных систем в промышленных цехах и на производственных объектах.
• Обеспечение безопасности LED-освещения в коммерческих и общественных зданиях (торговые центры, офисы).
• Интеграция в системы умного освещения и светодиодные вывески.
• Защита драйверов и источников питания для LED-лент и светильников.

Ключевые особенности

• Режим отказа с отключением линии (L): при окончании срока службы устройство разрывает цепь питания, что исключает риск возгорания.
• Комбинированная защита: варистор + газовый разрядник для эффективного подавления импульсов разной длительности и энергии.
• Визуальная индикация состояния: зеленый светодиод сигнализирует об исправности. Его отключение указывает на необходимость замены модуля.
• Специализация для LED: конструкция и параметры оптимизированы для работы со светодиодными драйверами и системами управления.
• Прочный корпус и широкий температурный диапазон: термопластик UL94 V-0 и работа от -40°C до +85°C.

Технические характеристики

• Тип УЗИП (по IEC 61643-11): Класс 1 (Тип 2 или 3)
• Номинальное напряжение сети: 230-277 В переменного тока
• Максимальное рабочее напряжение Uc: 320 В переменного тока
• Номинальный ток разряда In (8/20 мкс): 10 кА
• Максимальный ток разряда Imax (8/20 мкс): 20 кА
• Уровень защиты Up (L/N, L/PE): ≤ 1.5 кВ
• Максимальный линейный ток IL: 5 А (при 25°C)
• Подключение: Винтовые клеммы, провод до 1.5 мм²
• Степень защиты корпуса: IP20
• Рабочая температура: от -40°C до +85°C
• Стандарты: Соответствует IEC/EN 61643-11, UL1449 изд.4
• Вес: 0.086 кг
