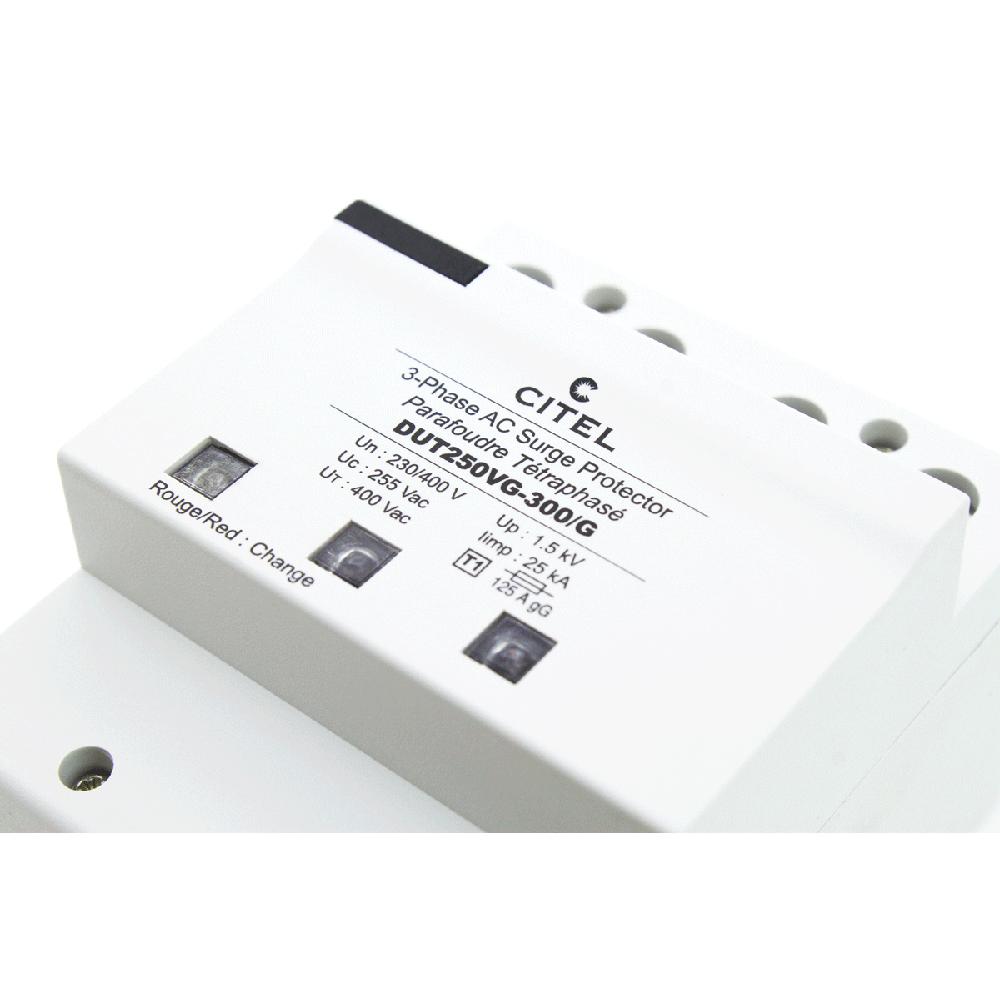

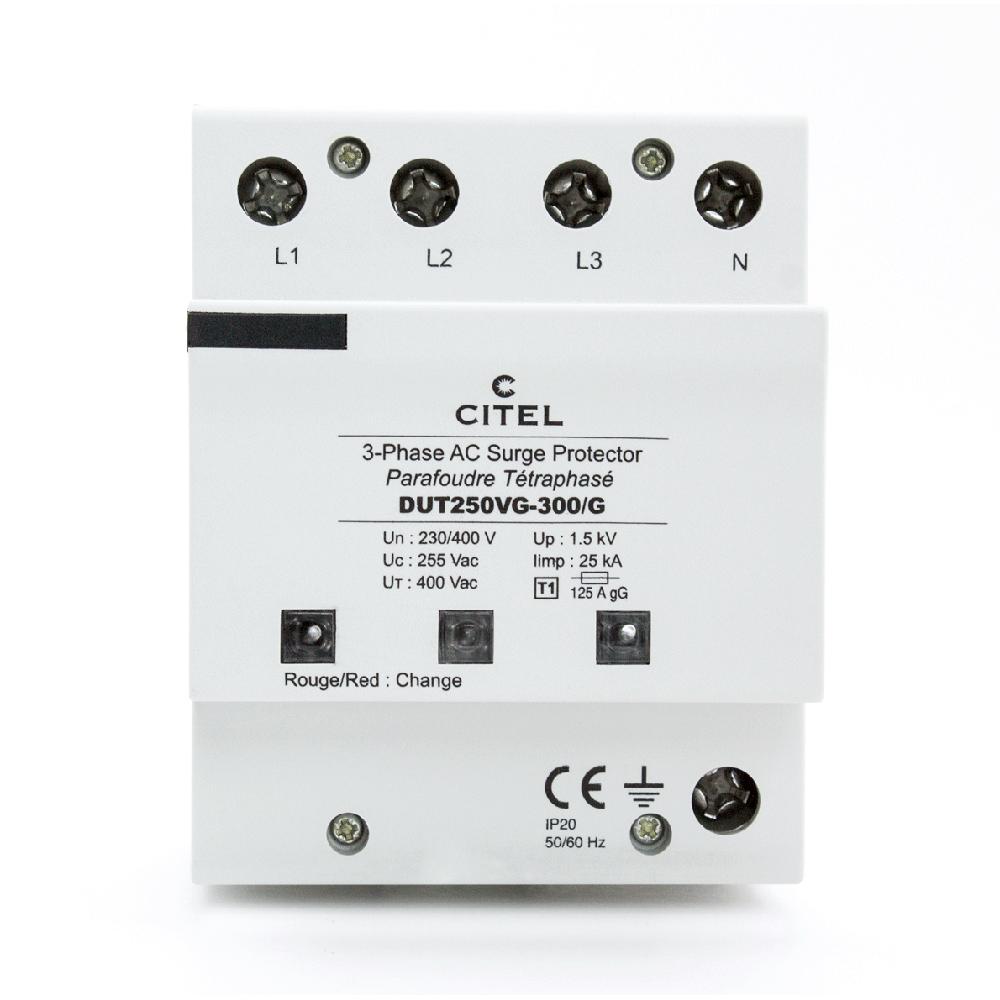

Устройство защиты от импульсных перенапряжений CITEL DUT250VG-300/G (артикул 3414) — это высокоэффективный трёхфазный УЗИП типа 1+2+3, предназначенный для защиты электрооборудования и электроустановок от прямых ударов молнии и коммутационных перенапряжений в сетях переменного тока 230/400 В. Устройство обеспечивает защиту как в общем (MC), так и в дифференциальном (MD) режиме, что позволяет эффективно ограничивать импульсные перенапряжения между фазными проводниками и нейтралью, а также между нейтралью и защитным проводником PE. Благодаря моноблочной конструкции и компактному корпусу, УЗИП занимает минимум места в распределительном щите и обеспечивает надёжную защиту на всех уровнях — от главного распределительного щита до конечного оборудования.
В основе устройства лежит запатентованная технология VG™ (высокоэнергетический варистор MOV в сочетании со специальной газовой трубкой GSG), которая обеспечивает высокую энергоёмкость и стабильность характеристик даже при длительных перенапряжениях. УЗИП оптимизирован под временные перенапряжения (TOV) и способен выдерживать до 580 В АС в течение 5 секунд и до 770 В АС в течение 120 минут, что делает его устойчивым к аварийным режимам в сети. Устройство подключается по схеме 3+1 (три фазы + нейтраль) и совместимо с системами заземления TT и TNS. Для безопасной эксплуатации предусмотрено внутреннее термоотключение и механические индикаторы состояния на каждом полюсе, а также выход на перекидной контакт для дистанционной сигнализации. УЗИП соответствует требованиям EN 61643-11, IEC 61643-11 и UL1449 изд.4, что подтверждает его высокое качество и надёжность.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) промышленных и гражданских объектов.
- Защита электрооборудования в сетях с системами заземления TT и TNS (трёхфазные сети с нейтралью).
- Защита ответственных потребителей: серверных, центров обработки данных, медицинского оборудования, систем автоматизации.
- Применение в качестве первой ступени защиты на вводе в здание или сооружение при наличии внешней системы молниезащиты.
- Использование в составе комплексных систем защиты от импульсных перенапряжений совместно с УЗИП более низких типов (тип 2 и 3).
Ключевые особенности
- Тип 1+2+3 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений.
- Технология VG™ (MOV + GSG) — высокая энергоёмкость и устойчивость к временным перенапряжениям (TOV).
- Импульсный ток Iimp 25 кА на полюс, суммарный ток молнии Itotal 50 кА, максимальный ток разряда Imax 100 кА.
- Внутреннее термоотключение и механические индикаторы состояния на каждом полюсе для визуального контроля.
- Дистанционная сигнализация отключения через перекидной контакт для интеграции в системы мониторинга.
- Компактный моноблочный корпус, монтаж на DIN-рейку 35 мм, подключение винтовыми зажимами 6–35 мм².
Технические характеристики
- Тип УЗИП: 1+2+3
- Сеть: 230/400 В, 3-фазная + N
- Конфигурация нейтрали: TT-TNS
- Номинальное напряжение линии (Un): 230/400 В AC
- Макс. AC рабочее напряжение (Uc): 255 В AC
- Временное перенапряжение (UT): 580 В AC (5 сек), 770 В AC (120 мин), 1200 В/300A/200 мс (N/PE)
- Номинальный ток разряда (In): 40 кА
- Макс. ток разряда (Imax): 100 кА
- Импульсный ток на полюс (Iimp): 25 кА
- Суммарный ток молнии (Itotal): 50 кА
- Уровень защиты (Up) L/N и N/PE: 1.5 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Технология: VG (MOV+GSG)
- Конфигурация УЗИП: 3-фазный + нейтраль (4 полюса)
- Подключение: винтовые зажимы 6–35 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Индикация: 3 механических индикатора на полюс, световая индикация
- Дистанционная сигнализация: перекидной контакт
- Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа 'S' или замедленный, плавкий предохранитель SFD1-25-31S / 315 A Type gG
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: EAC
- Артикул: 3414
