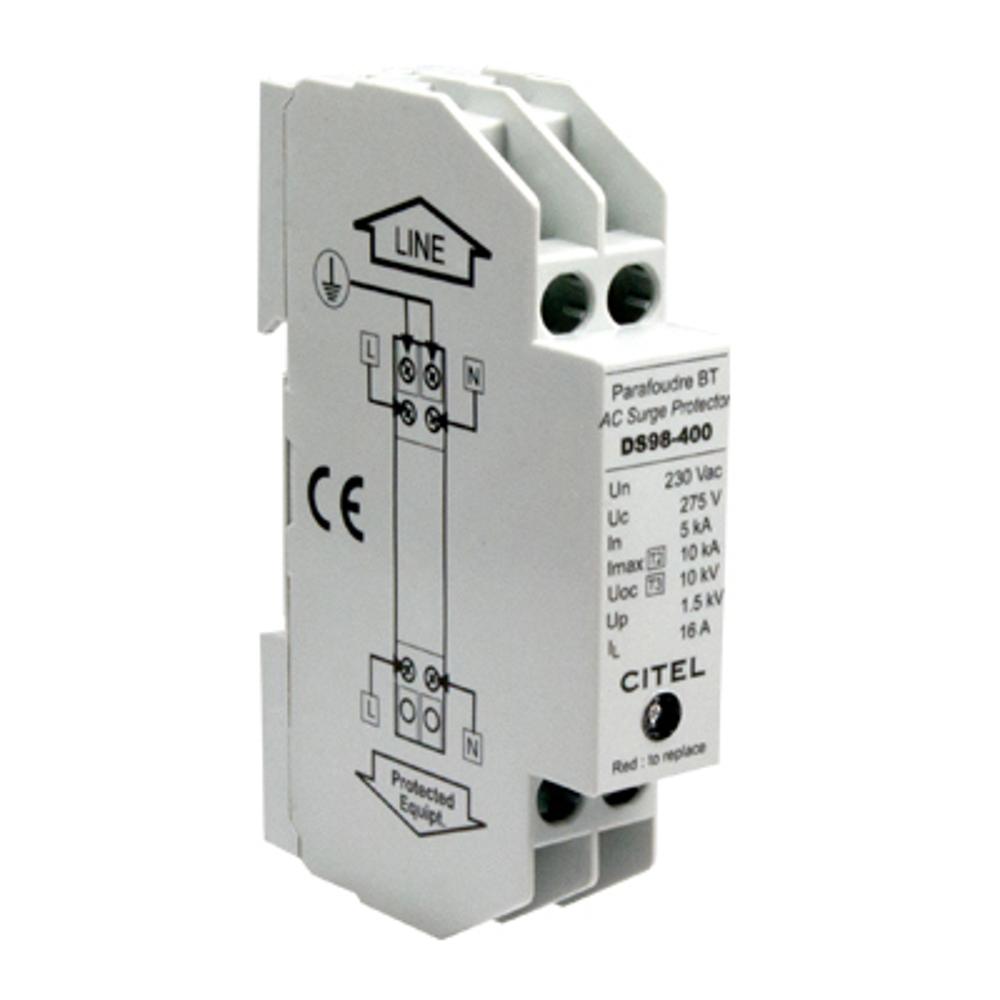

Устройство защиты от импульсных перенапряжений CITEL DS98S-400 (артикул 3539011) — это компактный однофазный ограничитель перенапряжений моноблочной конструкции, предназначенный для защиты электрооборудования от импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами в сети. Устройство относится к типу 2 (или 3) и устанавливается в однофазных сетях переменного тока 230 В, обеспечивая надёжную защиту как в общем, так и в дифференциальном режиме. Прибор отличается экономичной стоимостью и простотой монтажа, что делает его оптимальным решением для бытовых и коммерческих электроустановок.
В основе работы УЗИП CITEL DS98S-400 лежит комбинация высокоэнергетического варистора (V), специального газового разрядника (GSG) и термопредохранителя (Ft), объединённых в моноблочном модульном корпусе. Устройство подключается к сети по схеме L/N/PE с помощью винтовых клемм (сечение проводников до 2,5 мм²) и может быть смонтировано как последовательно, так и параллельно. Защита осуществляется в общем и дифференциальном режимах, что обеспечивает комплексное подавление перенапряжений между фазой, нейтралью и землёй. Устройство совместимо с однофазными сетями системы TN с номинальным напряжением 230 В и максимальным рабочим напряжением 275 В. Встроенная система термоотключения (t°) и индикатор отключения (MI) обеспечивают безопасную работу: при перегреве варистора происходит автоматическое отключение от сети, а красный светодиодный индикатор сигнализирует о срабатывании. Дополнительно предусмотрен дистанционный сигнальный контакт (C) для передачи информации о состоянии устройства на пульт диспетчеризации или в систему мониторинга.
Области применения
- Защита бытовых и офисных электроустановок от грозовых и коммутационных перенапряжений
- Оборудование распределительных щитов жилых, административных и коммерческих зданий
- Защита чувствительной электроники: компьютеров, систем видеонаблюдения, телекоммуникационного оборудования
- Промышленные установки с однофазным питанием 230 В, требующие защиты от импульсных помех
- Системы автоматизации, освещения и управления, подключённые к сети TN
Ключевые особенности
- Компактный моноблочный корпус для монтажа на DIN-рейку 35 мм (EN 60715)
- Тип 2 (или 3) — защита в общем и дифференциальном режимах
- Визуальная индикация срабатывания (красный светодиод) и дистанционная сигнализация
- Встроенная система термоотключения и термопредохранитель для безопасной работы
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5
- Экономически эффективное решение для защиты однофазных сетей
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: однофазная 230 В, система TN
- Номинальное напряжение Un: 230 В перем. тока
- Максимальное рабочее напряжение Uc: 275 В перем. тока
- Максимальный ток нагрузки IL: 16 А
- Номинальный разрядный ток In (8/20 мкс): 5 кА
- Максимальный разрядный ток Imax (8/20 мкс): 10 кА
- Уровень защиты Up (CM/DM) при In: 1,5 кВ / 1 кВ
- Допустимый ток короткого замыкания Isccr: 10 000 А
- Режимы подключения: L/N/PE; защита: общий/дифференциальный режим
- Присоединение: винтовые клеммы до 2,5 мм²
- Материал корпуса: термопласт UL94 V-0; степень защиты IP20
- Рабочая температура: от -40 до +85 °C
- Габариты: см. схему; вес: 0,074 кг
- Предохранители: тип gG — 20 А; УЗО: тип «S» или с задержкой
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 ed.5
- Артикул: 3539011
