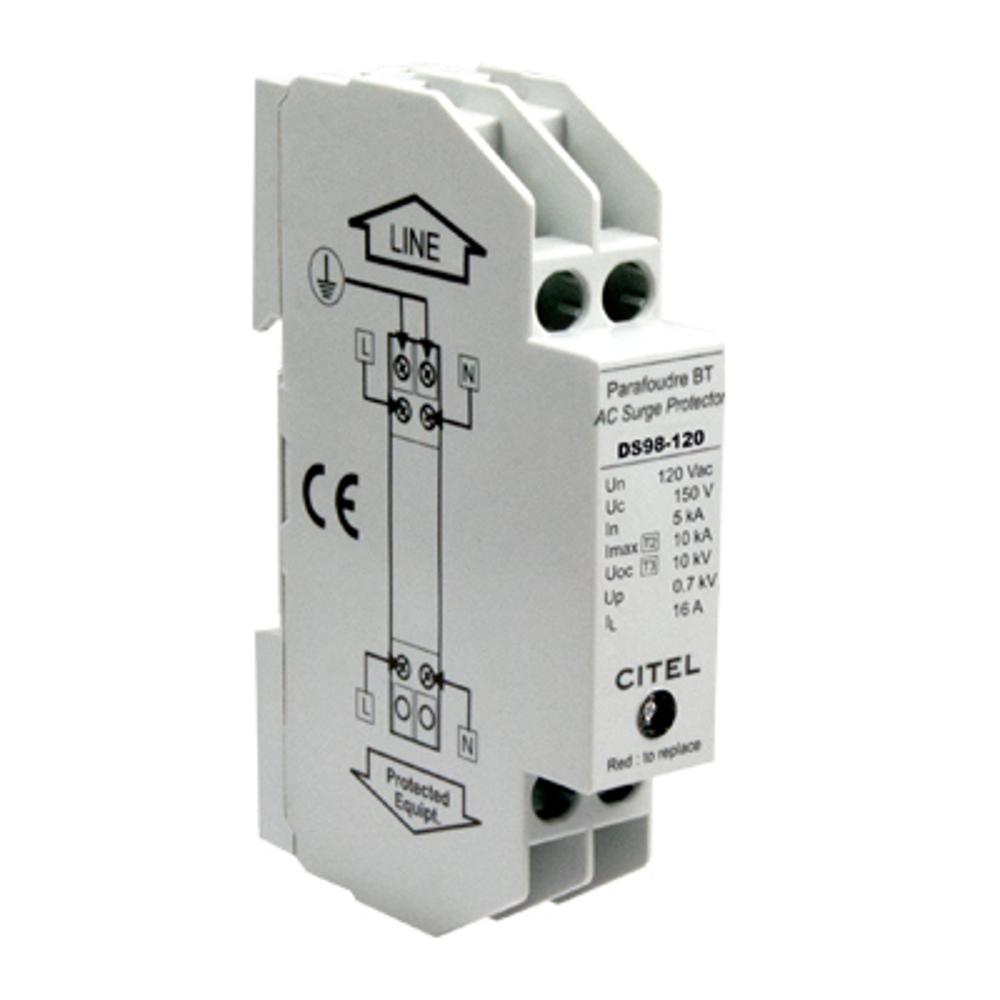

Устройство защиты от импульсных перенапряжений CITEL DS98S-120 (артикул 3539012) — это компактный однофазный ограничитель перенапряжений типа 2 (или 3) в моноблочном исполнении, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений в сетях переменного тока 120 В. Устройство обеспечивает эффективное ограничение кратковременных всплесков напряжения, возникающих при грозовых разрядах или коммутационных процессах, предотвращая повреждение чувствительной электроники и силового оборудования.
В основе конструкции УЗИП CITEL DS98S-120 лежит высокоэнергетический варистор (V) в сочетании со специальным газовым разрядником (GSG) и термопредохранителем (Ft). Устройство работает как в режиме общей (Common), так и дифференциальной (Differential) защиты, что обеспечивает комплексную защиту по линиям L/N/PE. Подключение возможно как последовательным, так и параллельным способом через винтовые клеммы сечением до 2,5 мм². УЗИП совместимо с однофазными сетями TN напряжением 120 В переменного тока и соответствует требованиям стандартов EN 61643-11, IEC 61643-11 и UL1449 ed.5. Встроенная система термоотключения (t°) с индикатором срабатывания (MI) обеспечивает безопасное отключение от сети при перегреве, а наличие дистанционной сигнализации (C) позволяет контролировать состояние устройства удалённо.
Области применения
- Защита однофазных распределительных щитов и вводных линий в жилых, коммерческих и промышленных зданиях
- Защита чувствительного электронного оборудования: систем управления, связи, телекоммуникаций и автоматизации
- Защита осветительных систем, источников питания и бытовой электроники от импульсных перенапряжений
- Применение в сетях TN с номинальным напряжением 120 В переменного тока
- Установка в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе в здание
Ключевые особенности
- Компактное моноблочное исполнение для монтажа на DIN-рейку 35 мм (EN 60715)
- Защита в общем и дифференциальном режимах (L/N/PE)
- Встроенная термозащита с визуальной индикацией срабатывания (красный светодиод)
- Дистанционная сигнализация состояния устройства
- Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.5
- Корпус из термопластика UL94 V-0, степень защиты IP20
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: однофазная 120 В, система TN
- Номинальное напряжение линии (Un): 120 В перем. тока
- Максимальное рабочее напряжение (Uc): 150 В перем. тока
- Максимальный ток нагрузки (IL): 16 А
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 5 кА
- Максимальный разрядный ток (Imax, 8/20 мкс): 10 кА
- Уровень защиты (Up) CM/DM при In: 0,7 кВ / 0,7 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Ток утечки на землю (Ipe): отсутствует
- Сопровождающий ток (If): отсутствует
- Рабочая температура: от −40 до +85 °C
- Подключение: винтовые клеммы до 2,5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Степень защиты: IP20
- Рекомендуемые предохранители: тип gG — 20 А
- Устройство защитного отключения: тип «S» или с задержкой
- Сертификация: UL Recognized
- Артикул: 3539012
