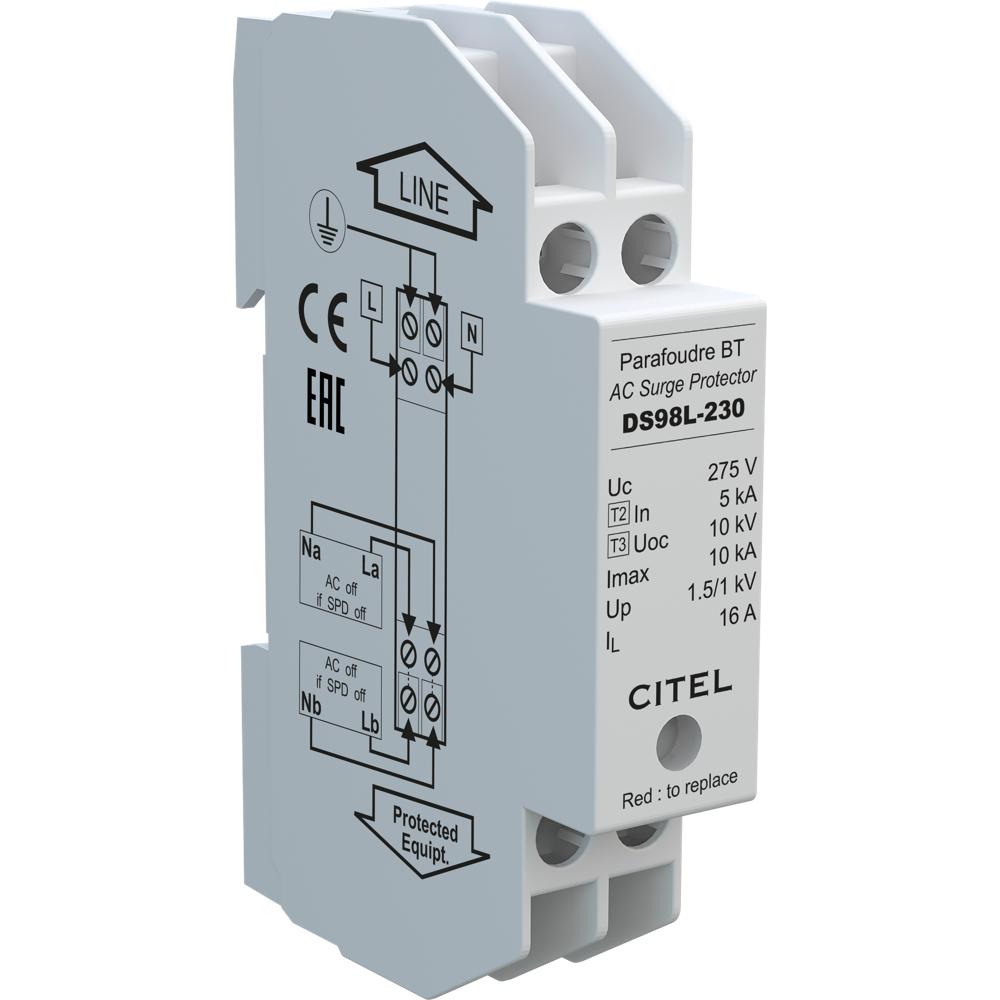

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS98L-230 — это компактный однофазный ограничитель перенапряжений типа 2 (или 3), предназначенный для защиты электрооборудования и электронных устройств от опасных импульсных скачков напряжения в сети 230 В переменного тока. Устройство обеспечивает надёжное ограничение перенапряжений, возникающих при грозовых разрядах и коммутационных процессах, защищая чувствительную аппаратуру от повреждения и преждевременного выхода из строя.
УЗИП DS98L-230 построен на базе варистора (V) с внутренним терморазмыкателем (Ft) и специальной газовой трубкой (GSG), что обеспечивает эффективное ограничение как в общем (MC), так и в дифференциальном (MD) режиме. При исчерпании ресурса или перегреве устройство безопасно отключается от сети, а встроенный LED-индикатор загорается красным цветом, сигнализируя о необходимости замены модуля. Устройство выполнено в виде одноблочного съёмного корпуса и устанавливается на симметричную DIN-рейку 35 мм (EN 60715). Подключение осуществляется по схеме L/N/PE с помощью винтовых зажимов сечением до 2,5 мм². УЗИП совместимо с сетями с конфигурацией нейтрали TN и рассчитано на максимальный линейный ток 16 А. Для корректной работы устройства рекомендуется применять последовательную защиту в виде предохранителя типа gG на 20 А и УЗО типа «S» или замедленного действия.
Области применения
- Защита бытовой и офисной электроники от импульсных перенапряжений в однофазных сетях 230 В
- Вводные распределительные щиты жилых, административных и промышленных зданий
- Системы электроснабжения с конфигурацией нейтрали TN
- Защита оборудования в условиях повышенной грозовой активности и нестабильного качества электроэнергии
- Комплексная многоступенчатая защита совместно с УЗИП типа 1 на вводе и устройствами тонкой защиты у потребителя
Ключевые особенности
- Компактный однофазный моноблочный корпус со съёмным модулем
- Безопасное отключение при перегреве и исчерпании ресурса
- Двойное последовательное соединение для надёжного ограничения перенапряжений
- Защита в общем (MC) и дифференциальном (MD) режиме
- Визуальная индикация состояния — красный LED-индикатор отключения
- Соответствие стандартам IEC 61643-11 / EN 61643-11 / UL1449 изд.4
Технические характеристики
- Тип УЗИП (по IEC): 2 (или 3)
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 230 В AC
- Макс. AC рабочее напряжение (Uc): 275 В AC
- Макс. линейный ток (IL): 16 А
- Временное перенапряжение (UT): 335 В AC выдерживает (5 сек), 440 В AC отключение (120 мин)
- Номинальный ток разряда (In, 15 × 8/20 мкс): 5 кА
- Макс. ток разряда (Imax, 8/20 мкс): 10 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Стойкость к перенапряжению IEEE C62.41.1: 10 кВ
- Уровень защиты L/N (Up): 1 кВ
- Уровень защиты N/PE (Up): 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Конфигурация подключения: L/N/PE, винтовые зажимы до 2,5 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Сопряжённые устройства: предохранитель gG 20 А, УЗО типа «S» или замедленное
- Сертификация: UL / EAC / TUV
- Артикул: 3519013
