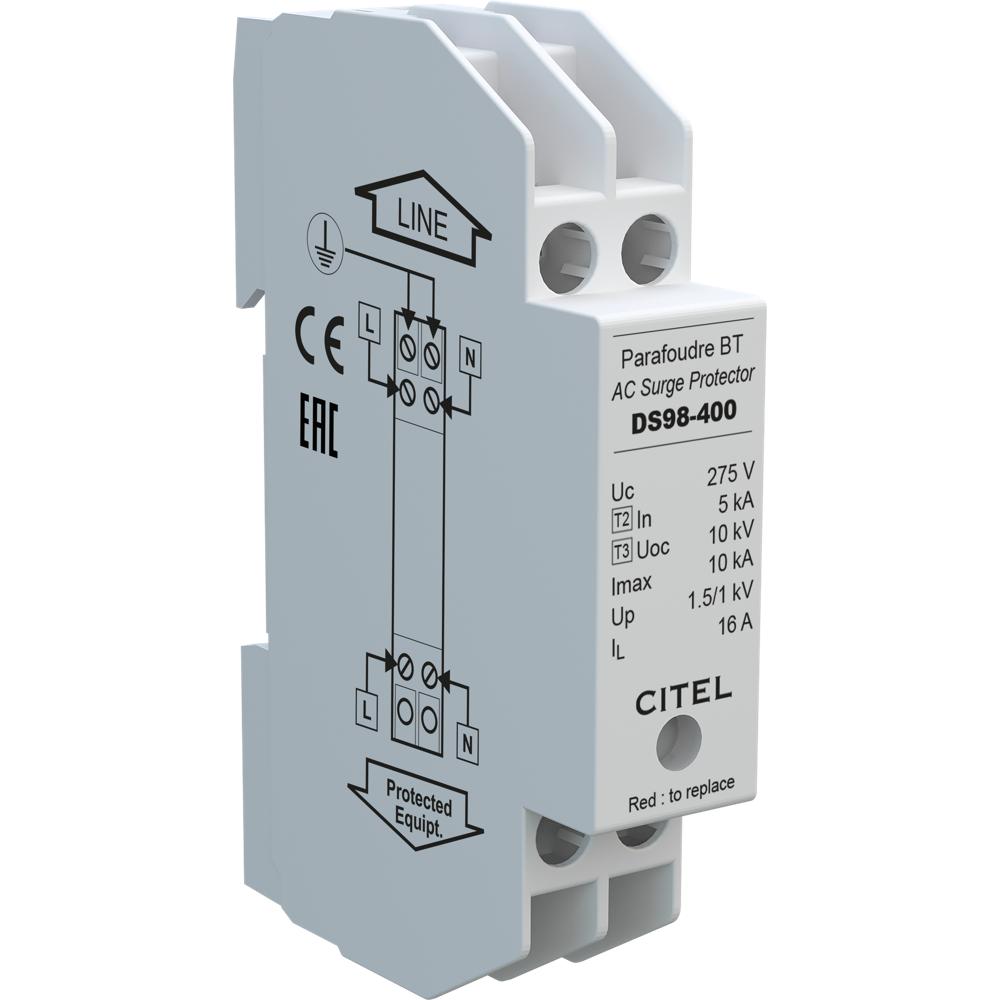

Устройство защиты от импульсных перенапряжений CITEL DS98-400 (артикул 3509011) — это компактный однофазный УЗИП типа 2 (или 3), предназначенный для защиты электрооборудования и электронных устройств от опасных импульсных перенапряжений в сетях переменного тока 230 В. Устройство ограничивает амплитуду импульсных скачков напряжения, возникающих при грозовых разрядах или коммутационных процессах, предотвращая повреждение подключённого оборудования. При выходе из строя УЗИП автоматически отключается, а встроенный красный индикатор сигнализирует о необходимости замены модуля.
УЗИП DS98-400 выполнен в виде моноблочного съёмного корпуса, устанавливаемого на симметричную DIN-рейку 35 мм (EN60715). Устройство работает в сетях с конфигурацией нейтрали TN и обеспечивает защиту как в общем (CM), так и в дифференциальном (DM) режиме. Подключение к сети осуществляется через винтовые зажимы с максимальным сечением проводника 2,5 мм²; возможно как последовательное, так и параллельное соединение. УЗИП соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 изд. 4, имеет сертификацию EAC и TUV. Для дистанционной сигнализации отключения предусмотрена опция DS98S-400. В качестве сопряжённых устройств отключения применяется внутренний терморазмыкатель, УЗО типа «S» или замедленного действия, а также плавкий предохранитель типа gG на 20 А.
Области применения
- Защита бытовой и офисной электроники от импульсных перенапряжений в однофазных сетях 230 В
- Оборудование распределительных щитов жилых, коммерческих и административных зданий
- Защита систем освещения, компьютерной и телекоммуникационной техники
- Применение в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе
- Защита оборудования автоматизации и контрольно-измерительных приборов
Ключевые особенности
- Экономное однофазное решение для защиты от импульсных перенапряжений
- Тип 2 (или 3), моноблочный съёмный корпус
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 10 кА
- Защита в общем (CM) и дифференциальном (DM) режиме
- Визуальная индикация отключения — красный индикатор
- Простой монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 230 В перем. тока
- Макс. рабочее напряжение L-N (Uc): 275 В перем. тока
- Макс. линейный ток (IL): 16 А
- Временное перенапряжение (UT): 335 В перем. тока выдерживает 5 сек; 440 В перем. тока отключение 120 мин
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Уровень защиты CM/DM (Up): 1,5 кВ / 1 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение: винтовые зажимы, макс. 2,5 мм²
- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Сертификация: EAC / TUV
- Артикул: 3509011
