Устройство защиты от импульсных перенапряжений CITEL DS98-24 (артикул 350904) — это компактный однофазный УЗИП типа 2 (или 3), предназначенный для защиты низковольтных цепей переменного тока с номинальным напряжением 24 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство обеспечивает надёжное ограничение перенапряжений в общем (CM) и дифференциальном (DM) режимах, защищая чувствительное электронное оборудование, контроллеры, системы автоматизации и телекоммуникационные устройства от повреждения и выхода из строя.

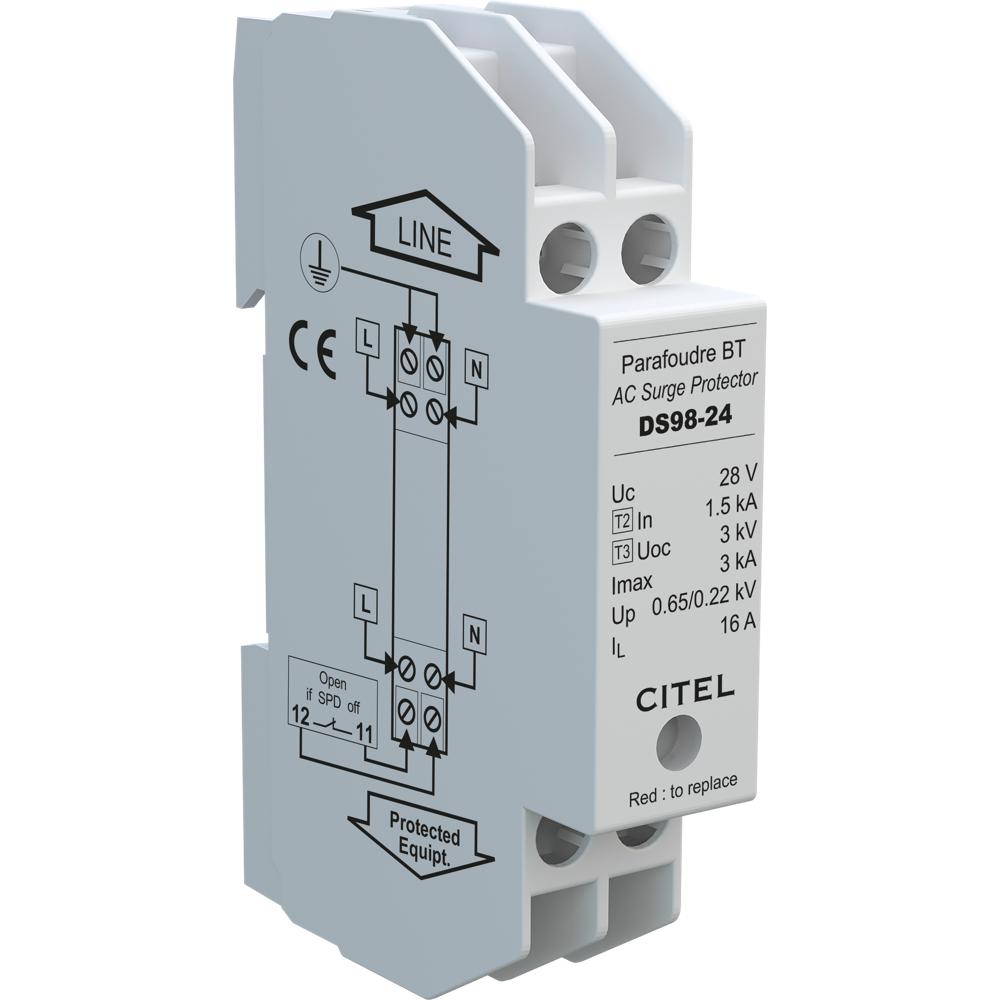

УЗИП DS98-24 построен на базе моноблочного съёмного корпуса из термопластика UL94-V0 и устанавливается на симметричную DIN-рейку 35 мм (EN60715). Принцип работы основан на шунтировании избыточного импульсного напряжения на землю через внутренний варисторный элемент, при этом устройство оснащено внутренним терморазмыкателем, обеспечивающим безопасное отключение линии при перегреве или исчерпании ресурса. Подключение к сети осуществляется через винтовые зажимы с максимальным сечением провода 2.5 мм². Устройство совместимо с однофазными сетями 24 В переменного тока и может применяться совместно с УЗО типа «S» или замедленным, а также с плавким предохранителем типа gG на 20 А. Наличие дистанционной сигнализации (контакт NF открытый) и красного индикатора отключения позволяет своевременно выявлять необходимость замены модуля.
Области применения
- Защита цепей управления и автоматики систем промышленного оборудования с напряжением 24 В AC
- Защита контроллеров, датчиков и исполнительных механизмов в системах АСУ ТП
- Защита телекоммуникационного и слаботочного оборудования, питающегося от сети 24 В переменного тока
- Защита систем сигнализации, освещения и диспетчеризации в зданиях и сооружениях
- Применение в качестве второго уровня защиты (тип 3) после УЗИП типа 1 или 2 на вводе
Ключевые особенности
- Компактный однофазный УЗИП типа 2 (или 3) в моноблочном съёмном корпусе
- Безопасное отключение линии благодаря встроенному терморазмыкателю
- Дистанционная сигнализация отключения через нормально замкнутый (NF) контакт
- Защита в общем (CM) и дифференциальном (DM) режимах
- Бюджетное решение с простым монтажом на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 24 В однофазная
- Номинальное напряжение линии (Un): 24 Vac
- Макс. AC рабочее напряжение L-N (Uc): 28 Vac
- Макс. линейный ток (IL): 16 А
- Номинальный ток разряда (In): 1.5 кА
- Макс. ток разряда (Imax): 3 кА
- Испытание комбинированной волной IEC 61643-11 (Uoc): 3 кВ
- Стойкость к перенапряжению IEEE C62.41.1: 3 кВ
- Допустимый ток короткого замыкания (Isccr): 10000 А
- Режимы защиты: MC / MD
- Уровень защиты CM/DM (Up): 650 В / 220 В
- Подсоединение к сети: винтовой зажим, макс. 2.5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Индикатор отключения: красный индикатор
- Дистанционная сигнализация: контакт NF открытый
- Терморазмыкатель: внутренний
- Рекомендуемое УЗО: тип «S» или замедленный
- Рекомендуемый предохранитель: тип gG — 20 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 4 изд.
- Сертификация: EAC / TUV
- Артикул (Part Number): 350904
