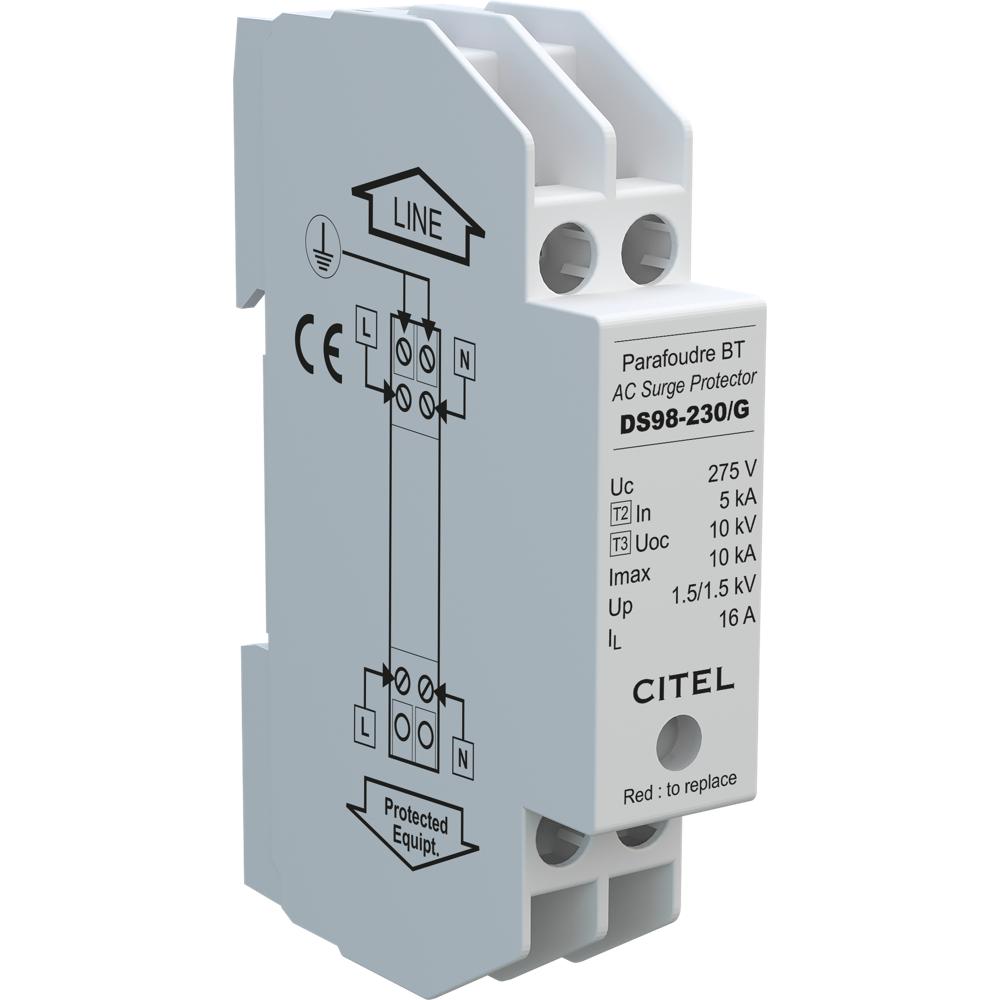

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS98-230/G — это компактный однофазный ограничитель перенапряжений типа 2 (или 3), предназначенный для защиты электрооборудования и электроустановок от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов, коммутационных процессов и других переходных явлений в сети переменного тока. Устройство устанавливается в распределительных щитах и обеспечивает надёжную защиту чувствительного оборудования, ограничивая амплитуду импульсных перенапряжений до безопасного для подключённой техники уровня.
В основе работы УЗИП CITEL DS98-230/G лежит использование высокоэнергетического варистора (V) и специальной газовой трубки (GSG), которые в сочетании с тепловым предохранителем (Ft) и системой термического отключения (t°) обеспечивают эффективное ограничение перенапряжений как в дифференциальном (L/N), так и в общем (N/PE) режиме. Устройство выполнено в виде одноблочного съёмного корпуса, монтируемого на симметричную DIN-рейку 35 мм (EN 60715), и подключается к сети через винтовые зажимы с максимальным сечением проводника 2,5 мм². УЗИП совместимо с сетями типа TT и TN с номинальным напряжением 230 В переменного тока и максимальным рабочим напряжением 275 В переменного тока. При выходе устройства из строя срабатывает внутренний терморазмыкатель, происходит автоматическое отключение от сети и включается красный визуальный индикатор отключения, сигнализирующий о необходимости замены модуля. Дополнительно предусмотрена возможность подключения модуля дистанционной сигнализации DS98S-230/G (опция). Для корректной работы устройства рекомендуется использовать последовательно с ним предохранитель типа gG на 20 А и УЗО типа «S» или замедленного действия.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в жилых, офисных и промышленных зданиях
- Защита бытовой и офисной электроники, компьютерной техники, систем связи и телекоммуникаций от импульсных перенапряжений
- Защита систем освещения, автоматики, контрольно-измерительных приборов и другого чувствительного оборудования
- Применение в однофазных сетях переменного тока 230 В с системами заземления TT и TN
- Установка в качестве второй ступени защиты в многоступенчатых системах молниезащиты и защиты от перенапряжений
Ключевые особенности
- Компактный однофазный моноблочный корпус, устанавливаемый на DIN-рейку 35 мм
- Тип 2 (или 3) — защита в дифференциальном и общем режимах (MC/MD)
- Контролируемый срок выхода из эксплуатации: автоматическое отключение и визуальная индикация красным индикатором
- Возможность подключения дистанционной сигнализации отключения (опция DS98S-230/G)
- Соответствие стандартам EN 61643-11, IEC 61643-11 и UL1449 изд. 4, сертификация EAC
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 230 Vac
- Макс. AC рабочее напряжение (Uc): 275 Vac
- Макс. линейный ток (IL): 16 А
- Номинальный ток разряда In (15 x 8/20 мкс): 5 кА
- Макс. ток разряда Imax (8/20 мкс): 10 кА
- Уровень защиты L/N и N/PE (@ In): 1,5 кВ
- Испытание комбинированной волной (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение: винтовые зажимы, макс. 2,5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Вес: 0,064 кг
- Артикул: 350923
