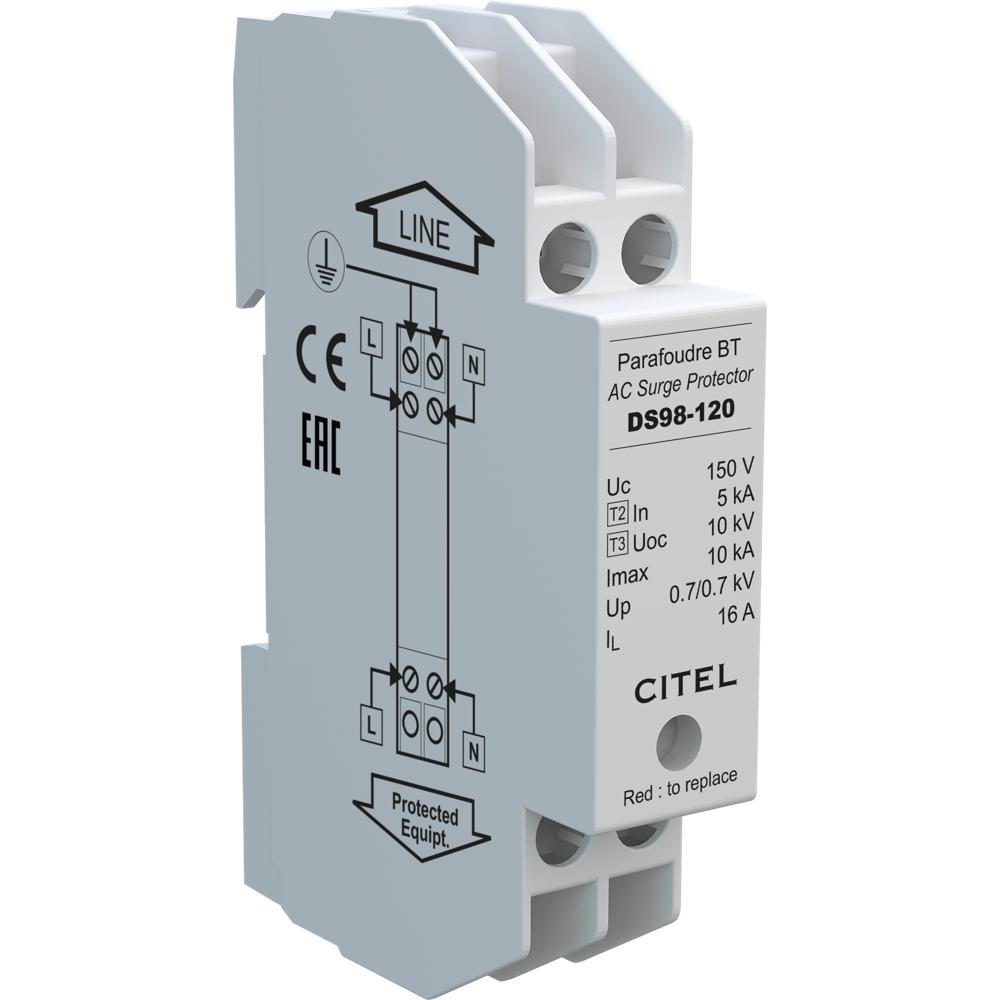

Устройство защиты от импульсных перенапряжений CITEL DS98-120 (артикул 3509012) — это компактный однофазный УЗИП, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов, коммутационных процессов и других аварийных ситуаций в сети переменного тока. Устройство относится к типу 2 (или 3) и обеспечивает надёжную защиту как в общем (Common Mode), так и в дифференциальном (Differential Mode) режимах, ограничивая уровень перенапряжения до 0,7 кВ по обоим режимам.
УЗИП DS98-120 выполнено в виде моноблочного съёмного корпуса, устанавливаемого на симметричную DIN-рейку 35 мм (EN60715), что обеспечивает удобство монтажа и замены. Устройство подключается к сети 120 В однофазного тока с конфигурацией нейтрали TN, допускает последовательное или параллельное соединение и рассчитано на максимальный линейный ток 16 А. При срабатывании защиты происходит отключение УЗИП с включением красного визуального индикатора, сигнализирующего о необходимости замены модуля. Дополнительно доступна опция дистанционной сигнализации отключения DS98S-120. Устройство соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 (4-е издание), имеет сертификацию EAC и способно выдерживать временные перенапряжения до 180 В АС в течение 5 секунд и до 230 В АС в течение 120 минут.
Области применения
- Защита однофазных сетей переменного тока 120 В с системой заземления TN от импульсных перенапряжений
- Защита бытового и офисного электрооборудования: компьютеров, серверов, телекоммуникационного оборудования
- Защита систем промышленной автоматики, контрольно-измерительных приборов и систем безопасности
- Применение в распределительных щитах жилых, коммерческих и промышленных зданий
- Защита оборудования в составе комплексных систем молниезащиты и заземления
Ключевые особенности
- Экономное однофазное решение с моноблочным съёмным корпусом
- Тип 2 (или 3) — защита от импульсных перенапряжений в общем и дифференциальном режимах
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 10 кА
- Визуальная индикация отключения (красный индикатор) и опция дистанционной сигнализации
- Простой монтаж на DIN-рейку 35 мм, компактные размеры
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120 В однофазный, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 120 В AC
- Макс. AC рабочее напряжение L-N (Uc): 150 В AC
- Макс. линейный ток (IL): 16 А
- Временное перенапряжение (UT): 180 В AC (5 сек), 230 В AC (120 мин)
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 10 кА
- Испытание комбинированной волной (Uoc): 10 кВ
- Уровень защиты CM/DM (Up): 0,7 кВ / 0,7 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Подсоединение: зажим под винт, макс. 2,5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Сопряжённые устройства: терморазмыкатель встроенный, УЗО типа «S» или замедленный, плавкий предохранитель gG 20 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: EAC
- Артикул: 3509012
