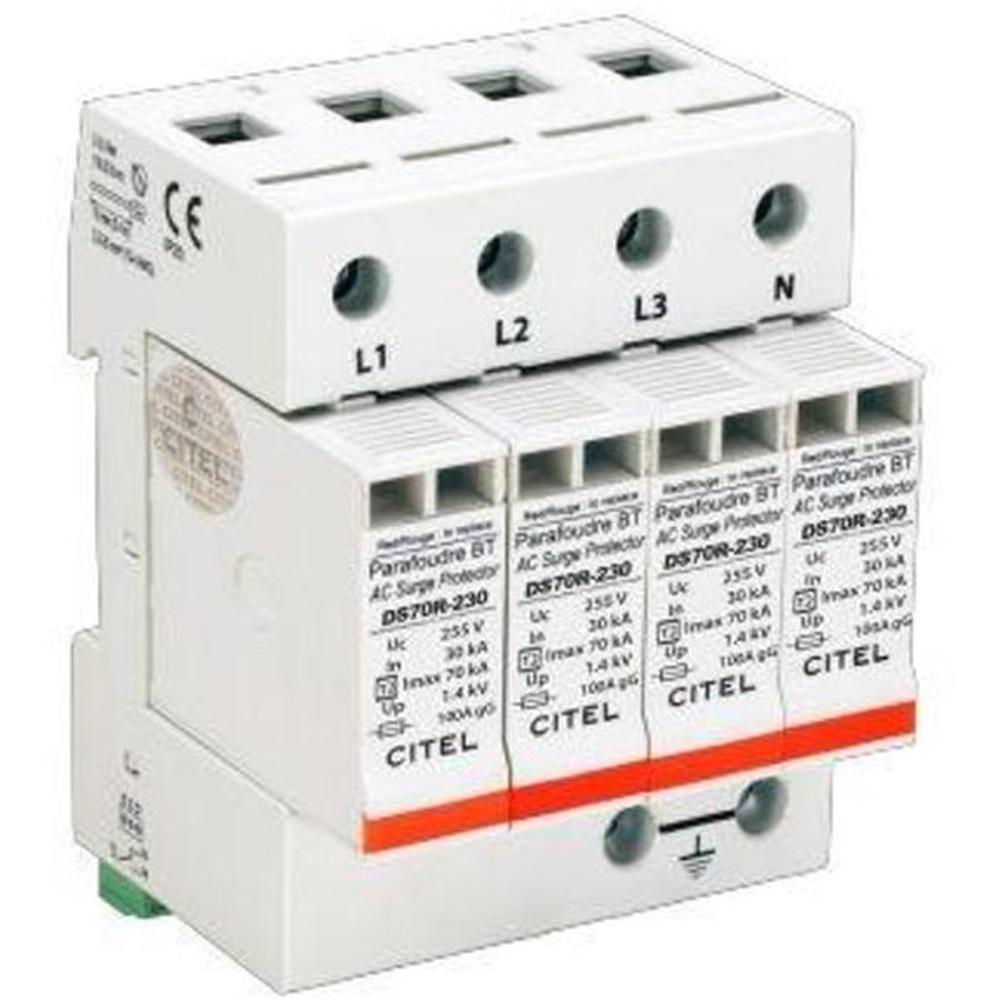

Устройство защиты от импульсных перенапряжений CITEL DS74RS-230 (артикул 491522) — это многополюсный УЗИП Тип 2 для трёхфазных сетей переменного тока с усиленной защитой. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами в сети. Модель обеспечивает защиту по схеме 4+0 (L/PE и N/PE) и оснащена как визуальной, так и дистанционной сигнализацией срабатывания, что позволяет своевременно контролировать состояние устройства и заменять отработавшие модули.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое и надёжное ограничение перенапряжений. Устройство устанавливается в трёхфазных сетях 230/400 В с конфигурацией нейтрали TNS и подключается к сети посредством винтовых зажимов сечением 2,5–25 мм² или шины. Каждая фаза защищена отдельным сменным модулем DSM70R-230, что упрощает обслуживание и замену изношенных элементов без демонтажа всего устройства. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN60715), корпус выполнен из термопластика UL94-V0, устойчивого к возгоранию. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, а также имеет сертификацию UL, CSA и EAC. Для корректной работы рекомендуется устанавливать совместно с УЗО типа «S» или замедленного действия и плавким предохранителем типа gG на 100 А.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в трёхфазных сетях 230/400 В
- Защита промышленного оборудования, станков и технологических линий от импульсных перенапряжений
- Защита систем электроснабжения коммерческих и административных зданий
- Защита телекоммуникационного и серверного оборудования, чувствительного к скачкам напряжения
- Применение в системах с заземлением типа TNS, где требуется защита по схеме L/PE и N/PE
Ключевые особенности
- Многополюсный УЗИП Тип 2 с усиленной защитой, схема подключения 4+0
- Сменные модули DSM70R-230 для каждой фазы — простота обслуживания и замены
- Визуальная индикация отключения: 2 механических индикатора на полюс
- Дистанционная сигнализация отключения через выход на перекидной контакт
- Высокие разрядные характеристики: In = 30 кА, Imax = 70 кА, Imax total = 280 кА
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная + N
- Конфигурация нейтрали: TNS
- Номинальное напряжение линии (Un): 230 В AC
- Макс. рабочее напряжение L-N (Uc): 255 В AC
- Номинальный ток разряда (In): 30 кА
- Макс. ток разряда (Imax): 70 кА
- Максимальный ток разряда (Imax total): 280 кА
- Уровень защиты L/PE (Up): 1,4 кВ
- Остаточное напряжение при 10 кА: 1 кВ
- Остаточное напряжение при 5 кА: 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор
- Конфигурация УЗИП: 3-фазный + нейтраль (4 полюса)
- Подключение к сети: винтовой зажим 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Модуль замены: DSM70R-230
- Сопряжённые устройства: УЗО типа «S» или замедленное, предохранитель gG 100 А
