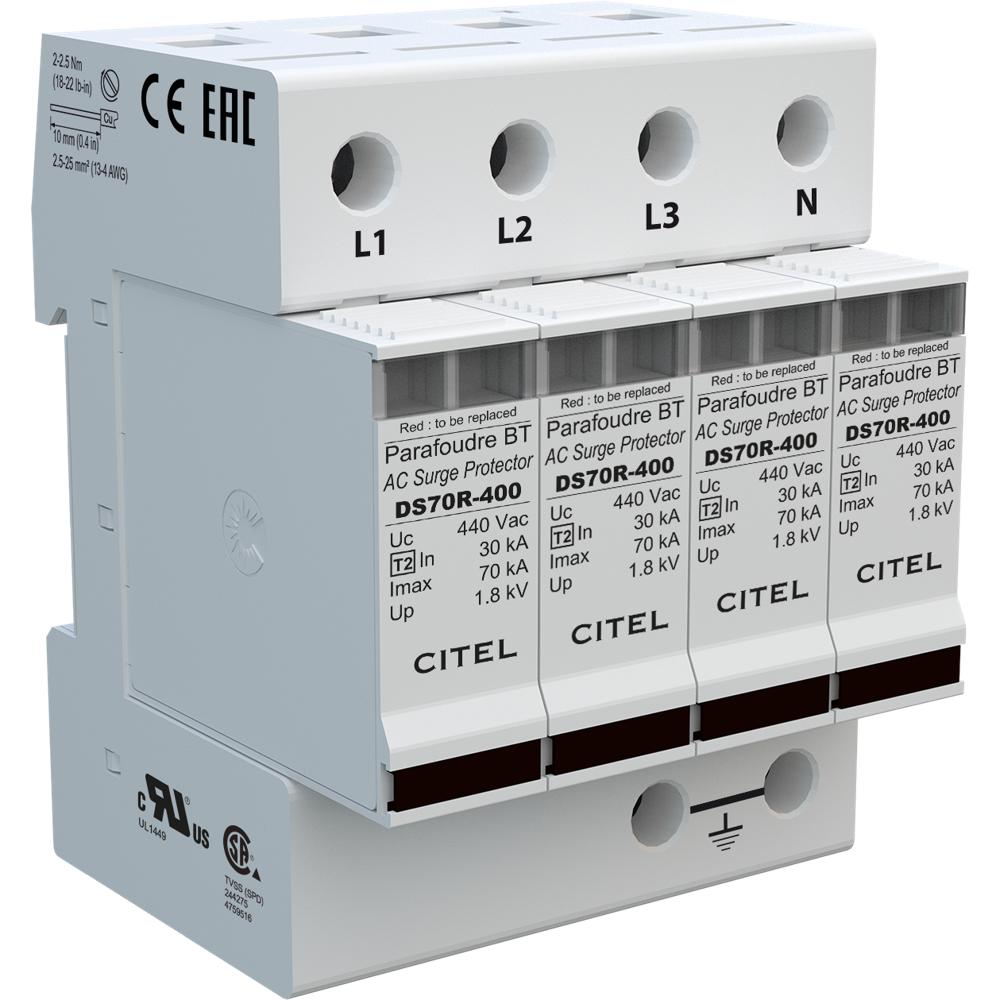

Устройство защиты от импульсных перенапряжений CITEL DS74R-400 (артикул 491402) — это многополюсный УЗИП Тип 2 переменного тока с усиленной защитой, предназначенный для защиты трёхфазных электрических сетей 230/400 В с нейтралью от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от разрушительного воздействия кратковременных скачков напряжения.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено по схеме 4+0 (четырёхполюсное исполнение) с конфигурацией подключения L/PE и N/PE и режимом защиты MC, что позволяет защищать все фазные проводники и нейтраль одновременно. Каждый полюс оснащён сменным модулем DSM70R-400, что упрощает обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами под провод сечением от 2,5 до 25 мм² или шину. Устройство совместимо с сетями с конфигурацией нейтрали IT и рассчитано на номинальное напряжение линии 400 В переменного тока. Визуальная индикация состояния обеспечивается двумя механическими индикаторами на каждый полюс, а опционально доступна дистанционная сигнализация отключения через модуль DS74RS-400 с выходом на перекидной контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита промышленного оборудования, станков и технологических линий от импульсных перенапряжений
- Защита объектов с конфигурацией нейтрали IT: медицинские учреждения, нефтегазовая отрасль, химические производства
- Защита систем электроснабжения коммерческих и административных зданий, серверных и дата-центров
- Применение в качестве второй ступени защиты в системах молниезащиты зданий и сооружений
Ключевые особенности
- Многополюсный УЗИП Тип 2 АС с усиленной защитой, схема 4+0, 4 полюса
- Номинальный ток разряда In = 30 кА, максимальный ток разряда Imax = 70 кА на полюс, суммарный Imax total = 280 кА
- Сменный модуль DSM70R-400 для каждой фазы — быстрая замена без демонтажа корпуса
- Двойная механическая индикация отключения на каждом полюсе (визуальный контроль состояния)
- Опциональная дистанционная сигнализация отключения (модуль DS74RS-400 с перекидным контактом)
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, сертификация UL / CSA / EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная + N, конфигурация нейтрали IT
- Номинальное напряжение линии (Un): 400 В переменного тока
- Максимальное рабочее напряжение L-N (Uc): 440 В переменного тока
- Временное перенапряжение (UT): 580 В АС выдерживает в течение 5 сек; 770 В АС выдерживает в течение 120 мин
- Номинальный ток разряда (In): 30 кА
- Максимальный ток разряда (Imax): 70 кА
- Максимальный суммарный ток разряда (Imax total): 280 кА
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Уровень защиты (Up L/PE и Up N/PE): 1,8 кВ; остаточное напряжение при 10 кА — 1,4 кВ, при 5 кА — 1,2 кВ
- Технология: варистор; конфигурация УЗИП: 3-фазный + нейтраль
- Подключение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0; степень защиты IP20; рабочая температура: от −40 до +85 °C
- Сменный модуль: DSM70R-400; сопряжённые устройства отключения: внутренний терморазмыкатель, УЗО типа «S» или замедленное, плавкий предохранитель gG 100 А
- Артикул: 491402; производитель: CITEL
