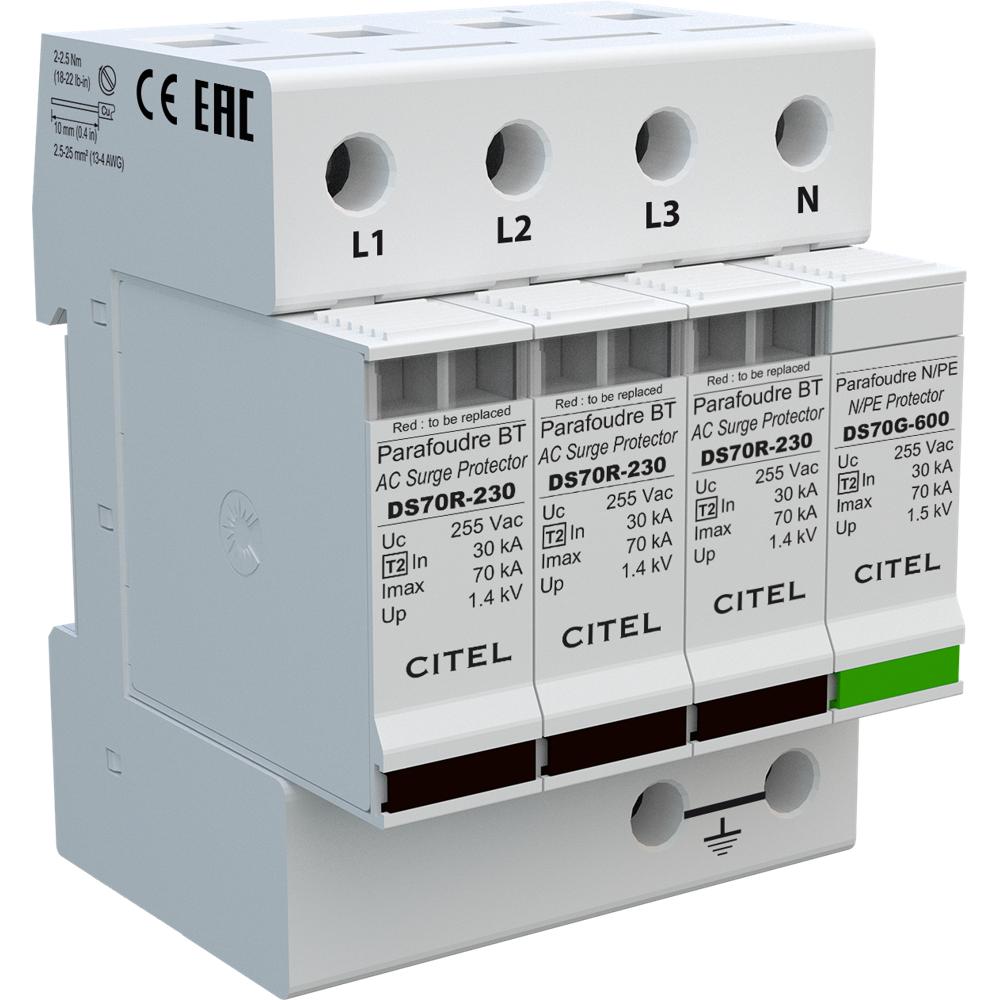

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS74R-230/G (артикул 491512) предназначено для защиты трёхфазных электрических сетей переменного тока 230/400 В с нейтралью от опасных импульсных перенапряжений, вызванных ударами молнии и коммутационными процессами. Устройство относится к УЗИП Тип 2 (класс C) и обеспечивает надёжную защиту электрооборудования от разрушительного воздействия грозовых и промышленных импульсов, ограничивая их до безопасного для изоляции оборудования уровня.
В основе работы УЗИП CITEL DS74R-230/G лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено по схеме (3+1) с четырьмя полюсами и предназначено для сетей с конфигурацией нейтрали TT-TNS. Каждая фаза оснащена сменным защитным модулем, что упрощает техническое обслуживание и замену вышедших из строя элементов без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). УЗИП соответствует требованиям международных стандартов IEC 61643-11, EN 61643-11 и UL1449 издание 4, а также имеет сертификацию EAC. Устройство совместимо с сетями 230/400 В и обеспечивает защиту как между фазой и нейтралью (L/N), так и между нейтралью и заземлением (N/PE).
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в трёхфазных сетях 230/400 В
- Защита электрооборудования промышленных предприятий, производственных цехов и технологических линий
- Защита объектов коммерческой недвижимости: офисных зданий, торговых центров, гостиниц
- Защита систем электроснабжения объектов телекоммуникаций и центров обработки данных
- Защита жилых и административных зданий с трёхфазным вводом, включая системы с конфигурацией заземления TT и TNS
Ключевые особенности
- УЗИП Тип 2 АС с усиленной защитой, схема (3+1), 4 полюса
- Номинальный ток разряда In = 30 кА, максимальный ток разряда Imax = 70 кА
- Сменный модуль для каждой фазы (DSM70R-230 + DSM70G-600) — простота обслуживания
- Визуальная индикация отключения: 2 механических индикатора на полюс
- Возможность дистанционной сигнализации отключения (опция DS74RS-230/G с выходом на перекидной контакт)
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2 (класс C)
- Сеть: 230/400 В, 3-фазная + нейтраль
- Конфигурация нейтрали: TT-TNS
- Номинальное напряжение линии (Un): 230 В AC
- Макс. рабочее напряжение L-N (Uc): 255 В AC
- MCOV: 275 В AC
- Номинальный ток разряда (In): 30 кА
- Максимальный ток разряда (Imax): 70 кА
- Максимальный общий ток разряда (Imax total): 70 кА
- Уровень защиты L/N (Up): 1,4 кВ; N/PE (Up): 1,5 кВ
- Остаточное напряжение при 10 кА (Up-10kA): 1 кВ; при 5 кА (Up-5kA): 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор
- Конфигурация УЗИП: 3-фазный + нейтраль, схема (3+1), 4 полюса
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V2
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Сопряжённые устройства отключения: внутренний терморазмыкатель; УЗО типа «S» или замедленный; плавкий предохранитель gG 100 А
- Сертификация: EAC
- Артикул: 491512
