УЗИП переменного тока серии DS

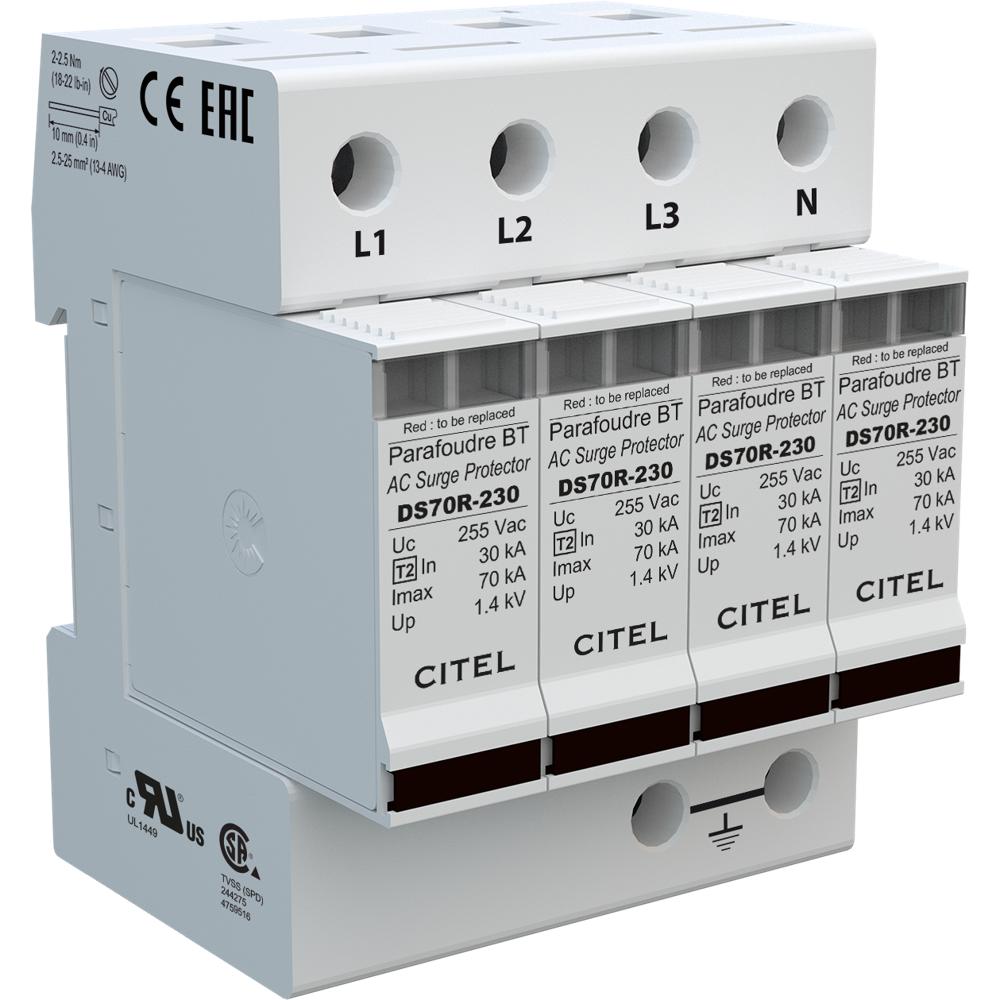

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS74R-230 (491502)

Не знаете, какая модель подходит?

Артикул: 491502
Цена товара:
17 807 ₽
Общая цена:
17 807 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП Тип 2 для трёхфазных сетей 230/400 В TNS. Ток разряда 30/70 кА, уровень защиты 1,4 кВ. Сменные модули DSM70R-230, индикация отключения, дистанционная сигнализация. Монтаж на DIN-рейку, сечение до 25 мм².

Описание

Устройство защиты от импульсных перенапряжений CITEL DS74R-230 (артикул 491502) — это многополюсный УЗИП Тип 2 переменного тока с усиленной защитой, предназначенный для надёжного ограничения импульсных перенапряжений в трёхфазных сетях 230/400 В с конфигурацией нейтрали TNS. Устройство защищает электрооборудование от опасных скачков напряжения, вызванных коммутационными процессами, грозовыми разрядами и другими электромагнитными помехами, обеспечивая безопасную и бесперебойную работу подключённых потребителей.

В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений по схемам L/PE и N/PE (режим защиты MC, схема 4+0). Устройство выполнено в корпусе со сменными модулями: каждый полюс оснащён отдельным сменным модулем DSM70R-230, что упрощает обслуживание и замену без демонтажа всего устройства. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами под провод сечением 2,5–25 мм² или шину. УЗИП совместим с сетями 230/400 В 3-фазный+N, оснащён внутренним терморазмыкателем и двумя механическими индикаторами отключения на каждый полюс, а также поддерживает опциональную дистанционную сигнализацию через модуль DS74RS-230 с выходом на перекидной контакт.

Области применения

  • Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) в промышленных и коммерческих зданиях
  • Защита электрооборудования в сетях TNS: станков, насосов, компрессоров, систем вентиляции и кондиционирования
  • Организация второй ступени защиты в системах молниезащиты зданий и сооружений
  • Защита ответственных потребителей: серверных, узлов связи, систем автоматизации и диспетчеризации
  • Применение в объектах с повышенными требованиями к надёжности электроснабжения: больницы, банки, дата-центры, объекты энергетики

Ключевые особенности

  • Многополюсный УЗИП Тип 2 с усиленной защитой и высокими разрядными характеристиками
  • Сменный модуль DSM70R-230 для каждой фазы — быстрое обслуживание без замены всего устройства
  • Визуальная индикация отключения: 2 механических индикатора на полюс
  • Возможность дистанционной сигнализации через опциональный модуль DS74RS-230 (перекидной контакт)
  • Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4

Технические характеристики

  • Тип УЗИП: 2
  • Сеть: 230/400 В, 3-фазный + N, конфигурация нейтрали TNS
  • Номинальное напряжение линии (Un): 230 Vac
  • Макс. AC рабочее напряжение L-N (Uc): 255 Vac (MCOV = 275 Vac)
  • Номинальный ток разряда (In): 30 кА
  • Макс. ток разряда (Imax): 70 кА
  • Максимальный общий ток разряда (Imax total): 280 кА
  • Уровень защиты L/PE (Up): 1,4 кВ
  • Остаточное напряжение при 10 кА: 1 кВ; при 5 кА: 0,9 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Конфигурация подключения: L/PE и N/PE; режим защиты MC (схема 4+0, 4 полюса)
  • Технология: варистор; корпус из термопластика UL94-V0, степень защиты IP20
  • Монтаж: DIN-рейка 35 мм (EN60715); подключение: винтовые зажимы 2,5–25 мм² / шина
  • Рабочая температура: от −40 до +85 °C
  • Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, предохранитель gG 100 А
  • Сертификация: UL / CSA / EAC; артикул: 491502

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 4P (4+0)
Система заземления TNS
Uc AC, макс. рабочее напр., В 255
In(8/20), номин. ток разряда, кА 30
Imax(8/20), макс. ток разряда, кА 70
Допустимый ток короткого замыкания, Isccr, А 25000
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
