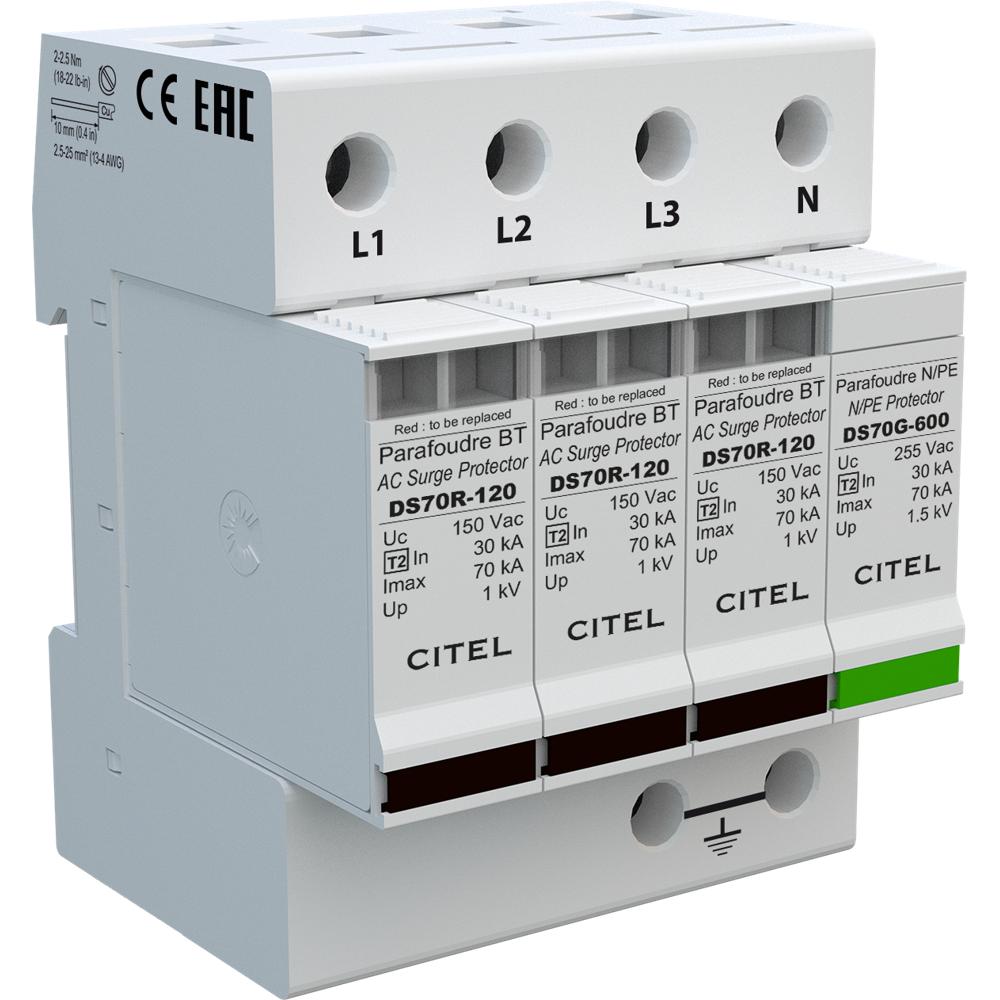

Устройство защиты от импульсных перенапряжений CITEL DS74R-120/G (артикул 491612) — это профессиональное трёхфазное УЗИП Тип 2 с усиленной защитой, предназначенное для надёжного ограничения импульсных перенапряжений в сетях переменного тока 120/208 В с конфигурацией нейтрали TT-TNS. Устройство защищает электрооборудование от опасных скачков напряжения, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями, обеспечивая безопасную и бесперебойную работу подключённых потребителей.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено по схеме (3+1) с четырьмя полюсами и подключается по конфигурации L/N и N/PE, обеспечивая защиту как между фазными проводниками и нейтралью, так и между нейтралью и защитным заземлением. Номинальный ток разряда In составляет 30 кА, максимальный ток разряда Imax — 70 кА, а суммарный максимальный ток разряда Imax total также равен 70 кА. Устройство совместимо с сетями 120/208 В 3-фазного исполнения с нейтралью и допускает максимальное рабочее напряжение L-N до 150 В переменного тока. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Каждая фаза оснащена сменным модулем (DSM70R-120 + DSM70G-600), что упрощает обслуживание и замену без демонтажа всего устройства. Дополнительно предусмотрена опция дистанционной сигнализации отключения (DS74RS-120/G) с выходом на перекидной контакт.
Области применения
- Защита электрооборудования в трёхфазных сетях 120/208 В с системой заземления TT-TNS
- Промышленные объекты, производственные цеха и технологические линии с чувствительным оборудованием
- Коммерческие и административные здания, офисные центры, объекты инфраструктуры
- Системы электроснабжения с повышенными требованиями к надёжности и бесперебойности
- Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ)
Ключевые особенности
- УЗИП Тип 2 АС с усиленной защитой, соответствующий IEC 61643-11, EN 61643-11 и UL1449 изд.4
- Высокие разрядные характеристики: In = 30 кА, Imax = 70 кА, Imax total = 70 кА
- Сменный модуль для каждой фазы (DSM70R-120 + DSM70G-600) для удобного обслуживания
- Два механических индикатора отключения на полюс для визуального контроля состояния
- Опциональная дистанционная сигнализация отключения с выходом на перекидной контакт
- Корпус из термопластика UL94-V0, устойчивый к возгоранию, степень защиты IP20
Технические характеристики
- Тип УЗИП: 2
- Сеть: 120/208 В, 3-фазный + N
- Конфигурация нейтрали: TT-TNS
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 30 кА
- Макс. ток разряда (Imax): 70 кА
- Максимальный ток разряда (Imax total): 70 кА
- Уровень защиты L/N (Up L/N): 1 кВ
- Уровень защиты N/PE (Up N/PE): 1,5 кВ
- Остаточное напряжение при 10 кА (Up-10kA): 0,7 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 25000 А
- Конфигурация подключения: L/N и N/PE
- Режимы защиты: MC / MD
- Технология: варистор
- Конфигурация УЗИП: 3-фазный + нейтраль
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Уровень защиты: IP20
- Действие защиты: отключение
- Индикатор отключения: 2 механических индикатора на полюс
- Модуль замены: DSM70R-120 + DSM70G-600
- Дистанционная сигнализация отключения: опция DS74RS-120/G (выход на перекидной контакт)
- Сопряжённые устройства отключения: терморазмыкатель внутренний, УЗО типа «S» или замедленный, плавкий предохранитель gG — 100 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: EAC
- Артикул: 491612
