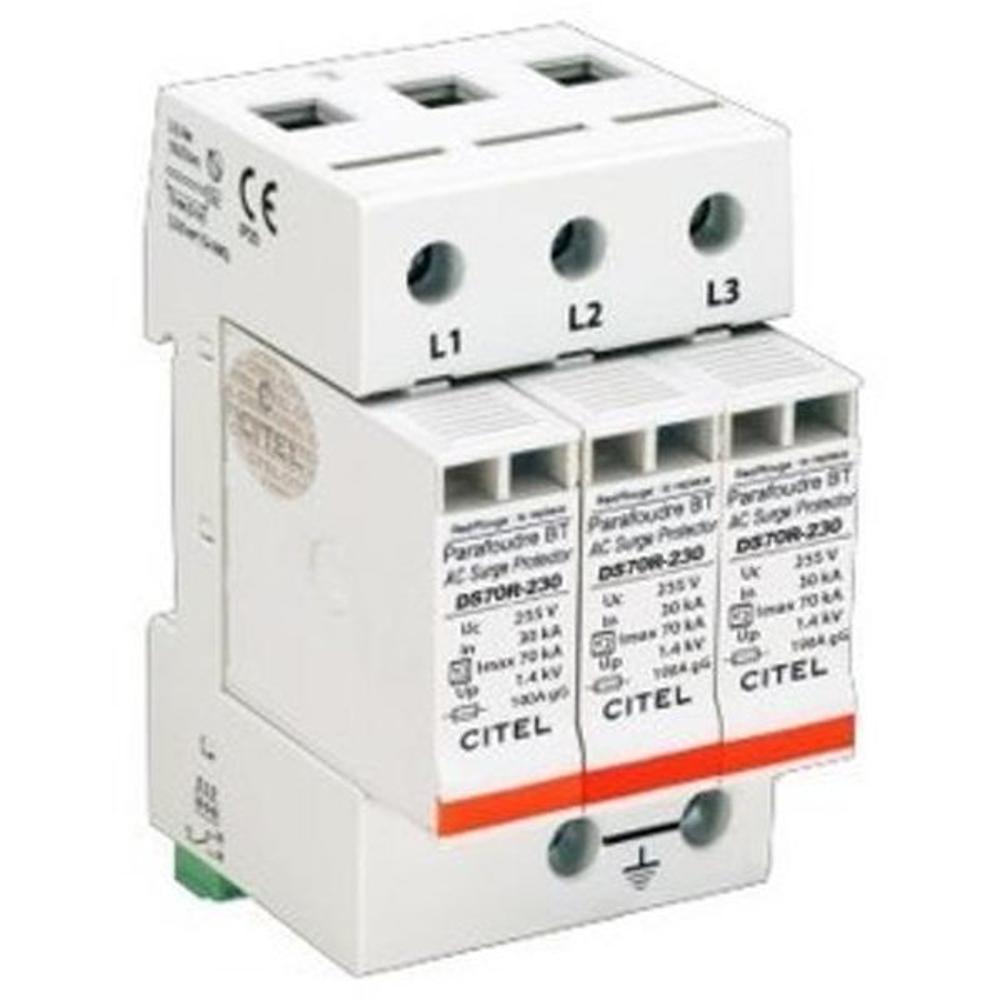

Устройство защиты от импульсных перенапряжений CITEL DS73RS-400 (артикул 491423) — это многополюсный УЗИП Тип 2 переменного тока с усиленной защитой, предназначенный для надёжного ограничения импульсных перенапряжений в трёхфазных сетях 230/400 В. Устройство защищает электрооборудование от опасных скачков напряжения, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями, предотвращая повреждение чувствительной электроники, силовых цепей и систем автоматики.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено по схеме (3+0) с тремя полюсами и конфигурацией нейтрали IT, подключается по схеме L/PE и рассчитано на номинальное напряжение линии Un 400 В переменного тока с максимальным рабочим напряжением L-N Uc 440 В. Каждый полюс оснащён сменным модулем DSM70R-400, что упрощает обслуживание и замену изношенных элементов без демонтажа всего устройства. Корпус со сменными модулями устанавливается на симметричную DIN-рейку 35 мм (EN60715), а подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину. УЗИП совместим с сетями 230/400 В 3-фазного исполнения и обеспечивает визуальную индикацию отключения (2 механических индикатора на полюс), а также опционально — дистанционную сигнализацию через выход на перекидной контакт.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) в промышленных и коммерческих зданиях
- Защита электрооборудования в сетях с изолированной нейтралью (система IT): насосные станции, котельные, медицинские учреждения, производственные линии
- Ограничение импульсных перенапряжений в системах электроснабжения объектов с повышенными требованиями к надёжности и непрерывности работы
- Защита чувствительного оборудования: частотных преобразователей, систем АСУ ТП, телекоммуникационных и IT-систем, размещённых в промышленных условиях
- Применение в качестве второй ступени защиты в многоуровневых системах молниезащиты и защиты от импульсных перенапряжений
Ключевые особенности
- Многополюсный УЗИП Тип 2 АС с усиленной защитой, схема (3+0), 3 полюса
- Высокие разрядные характеристики: In = 30 кА, Imax = 70 кА, Imax total = 210 кА
- Сменный модуль DSM70R-400 для каждой фазы — удобство обслуживания и снижение затрат на эксплуатацию
- Двойная сигнализация: визуальная (2 механических индикатора на полюс) и дистанционная (опция — выход на перекидной контакт)
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4; сертификация UL / CSA / EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная; конфигурация нейтрали: IT
- Номинальное напряжение линии (Un): 400 В AC
- Макс. AC рабочее напряжение L-N (Uc): 440 В AC
- Временное перенапряжение (UT): 580 В AC выдерживает (5 сек); 770 В AC выдерживает (120 мин)
- Номинальный ток разряда (In): 30 кА
- Макс. ток разряда (Imax): 70 кА; максимальный общий ток разряда (Imax total): 210 кА
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Уровень защиты L/PE (Up): 1,8 кВ; остаточное напряжение при 10 кА: 1,4 кВ; при 5 кА: 1,2 кВ
- Технология: варистор; конфигурация УЗИП: 3-фазный; режим(ы) защиты: MC
- Подключение к сети: винтовой зажим 2,5–25 мм² / шина; монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0; рабочая температура: −40…+85 °C; степень защиты: IP20
- Индикация отключения: 2 механических индикатора на полюс; модуль замены: DSM70R-400
- Сопряжённые устройства отключения: внутренний терморазмыкатель; УЗО типа «S» или замедленный; плавкий предохранитель gG — 100 А
- Артикул: 491423; производитель: CITEL; серия: DS70
