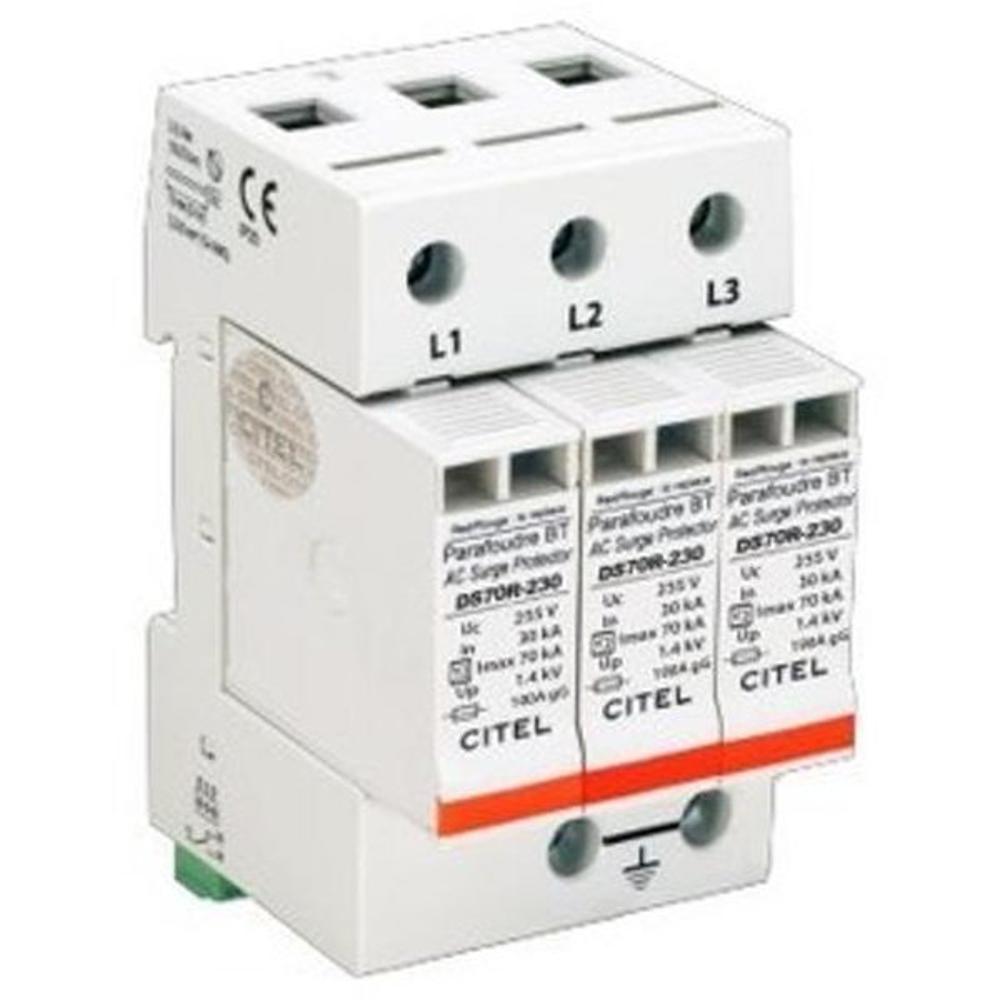

Устройство защиты от импульсных перенапряжений CITEL DS73RS-120 (артикул 491623) — это многополюсный УЗИП Тип 2 переменного тока с усиленной защитой, предназначенный для надёжного ограничения опасных импульсных перенапряжений в трёхфазных сетях 120/208 В с конфигурацией нейтрали TNC. Устройство защищает электрооборудование от грозовых разрядов и коммутационных помех, предотвращая выход из строя чувствительной электроники, систем автоматики и силового оборудования.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное отведение импульсных токов на заземление. Устройство выполнено по схеме (3+0) с тремя полюсами и режимом защиты MC (L/PE), рассчитано на номинальное напряжение линии Un = 120 Vac и максимальное рабочее напряжение L-N Uc = 150 Vac. Номинальный ток разряда In составляет 30 кА, максимальный ток разряда Imax — 70 кА, а суммарный максимальный ток разряда Imax total достигает 210 кА, что обеспечивает высокий уровень защиты даже при мощных грозовых воздействиях. УЗИП оснащён сменным модулем DSM70R-120 для каждой фазы, что упрощает обслуживание и замену изношенных элементов без демонтажа всего устройства. Корпус со сменными модулями устанавливается на симметричную DIN-рейку 35 мм (EN60715), а подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, имеет сертификацию UL, CSA и EAC, что подтверждает его высокое качество и безопасность. Дополнительно предусмотрена опция дистанционной сигнализации отключения через выход на перекидной контакт, а также два механических индикатора на полюс для визуального контроля состояния.
Области применения
- Защита трёхфазных сетей 120/208 В с системой заземления TNC в промышленных и коммерческих объектах
- Оборудование систем автоматизации, управления и диспетчеризации, чувствительное к импульсным помехам
- Телекоммуникационные шкафы, серверные и центры обработки данных
- Системы освещения, вентиляции, кондиционирования и другого инженерного оборудования зданий
- Объекты с повышенными требованиями к надёжности электроснабжения: больницы, банки, транспортные узлы
Ключевые особенности
- Многополюсный УЗИП Тип 2 АС с усиленной защитой и высокими разрядными характеристиками
- Номинальный ток разряда In = 30 кА, максимальный ток разряда Imax = 70 кА, суммарный Imax total = 210 кА
- Сменный модуль DSM70R-120 для каждой фазы — удобство обслуживания и снижение затрат на ремонт
- Визуальная индикация отключения (2 механических индикатора на полюс) и опциональная дистанционная сигнализация
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4; сертификация UL, CSA, EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 120/208 В, 3-фазная, конфигурация нейтрали TNC
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 30 кА
- Макс. ток разряда (Imax): 70 кА
- Максимальный суммарный ток разряда (Imax total): 210 кА
- Уровень защиты L/PE (Up): 1 кВ
- Остаточное напряжение при 10 кА: 0,7 кВ; при 5 кА: 0,6 кВ
- Технология: варистор; конфигурация УЗИП: 3-фазный, схема (3+0)
- Подключение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0; степень защиты IP20; рабочая температура: −40…+85 °C
- Модуль замены: DSM70R-120; сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, предохранитель gG 100 A
