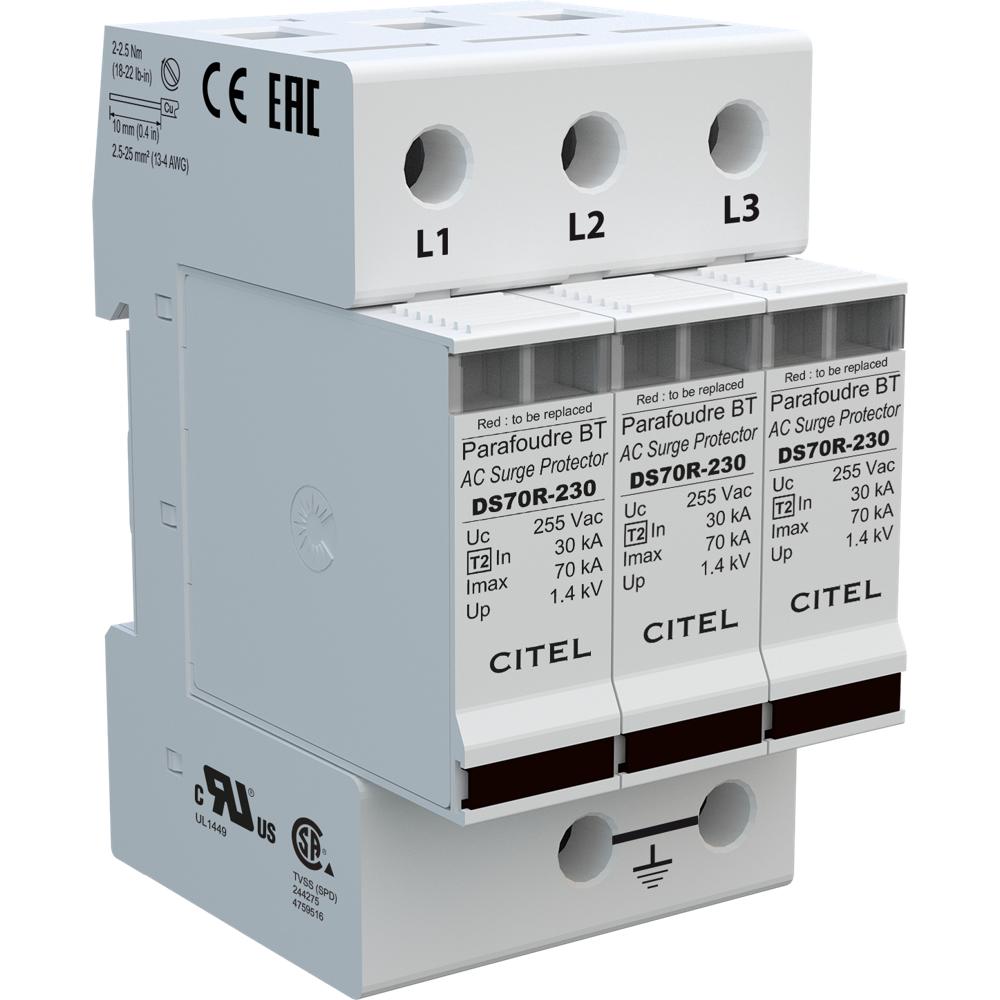

Устройство защиты от импульсных перенапряжений CITEL DS73R-230 (артикул 491503) — это многополюсный УЗИП Тип 2 переменного тока с усиленной защитой, предназначенный для защиты трёхфазных электрических сетей 230/400 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжное ограничение перенапряжений до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, промышленного оборудования и бытовой техники. Номинальный ток разряда In составляет 30 кА, максимальный ток разряда Imax — 70 кА на полюс, а суммарный максимальный ток разряда Imax total достигает 210 кА, что делает данное устройство эффективным решением для защиты ответственных объектов.
УЗИП DS73R-230 построен на варисторной технологии и работает по принципу отключения: при возникновении импульсного перенапряжения варисторы мгновенно снижают своё сопротивление, отводя избыточную энергию на заземление и ограничивая напряжение до безопасного уровня. Устройство выполнено в корпусе со сменными модулями — каждый полюс оснащён отдельным сменным модулем DSM70R-230, что упрощает техническое обслуживание и замену без демонтажа всего устройства. Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). УЗИП совместим с трёхфазными сетями конфигурации TNC с номинальным напряжением 230/400 В и максимальным рабочим напряжением L-N 255 В переменного тока. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 издание 4, имеет сертификацию UL, CSA и EAC. Для дистанционного обслуживания предусмотрена опция DS73RS-230 с выходом на перекидной контакт, а визуальная индикация отключения реализована через два механических индикатора на полюс.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) промышленных и коммерческих объектов
- Защита электрооборудования в сетях 230/400 В: станков, насосов, компрессоров, систем автоматизации
- Защита серверных, дата-центров и телекоммуникационного оборудования от импульсных перенапряжений
- Защита систем освещения, отопления, вентиляции и кондиционирования (HVAC) в зданиях различного назначения
- Применение в качестве второй ступени защиты в системах молниезащиты совместно с УЗИП Тип 1
Ключевые особенности
- Многополюсный УЗИП Тип 2 с усиленной защитой для трёхфазных сетей
- Сменный модуль для каждой фазы (DSM70R-230) — удобство обслуживания и замены
- Высокие разрядные характеристики: In = 30 кА, Imax = 70 кА, Imax total = 210 кА
- Дистанционная сигнализация отключения (опция DS73RS-230) и визуальные механические индикаторы
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В, 3-фазная, конфигурация нейтрали TNC
- Номинальное напряжение линии (Un): 230 В переменного тока
- Макс. рабочее напряжение L-N (Uc): 255 В переменного тока
- Временное перенапряжение (UT): 335 В выдерживает (5 сек), 440 В отключение (120 мин)
- Номинальный ток разряда (In): 30 кА
- Максимальный ток разряда (Imax): 70 кА
- Максимальный суммарный ток разряда (Imax total): 210 кА
- Уровень защиты L/PE (Up): 1,4 кВ
- Остаточное напряжение при 10 кА: 1 кВ; при 5 кА: 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор; конфигурация подключения: L/PE; режим защиты: MC
- Подсоединение: винтовой зажим 2,5–25 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN60715); материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C; степень защиты: IP20
- Сменный модуль: DSM70R-230; дистанционная сигнализация: опция DS73RS-230 (перекидной контакт)
- Сопряжённые устройства: терморазмыкатель внутренний; УЗО типа «S» или замедленное; плавкий предохранитель gG 100 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4; сертификация: UL / CSA / EAC
- Артикул: 491503
