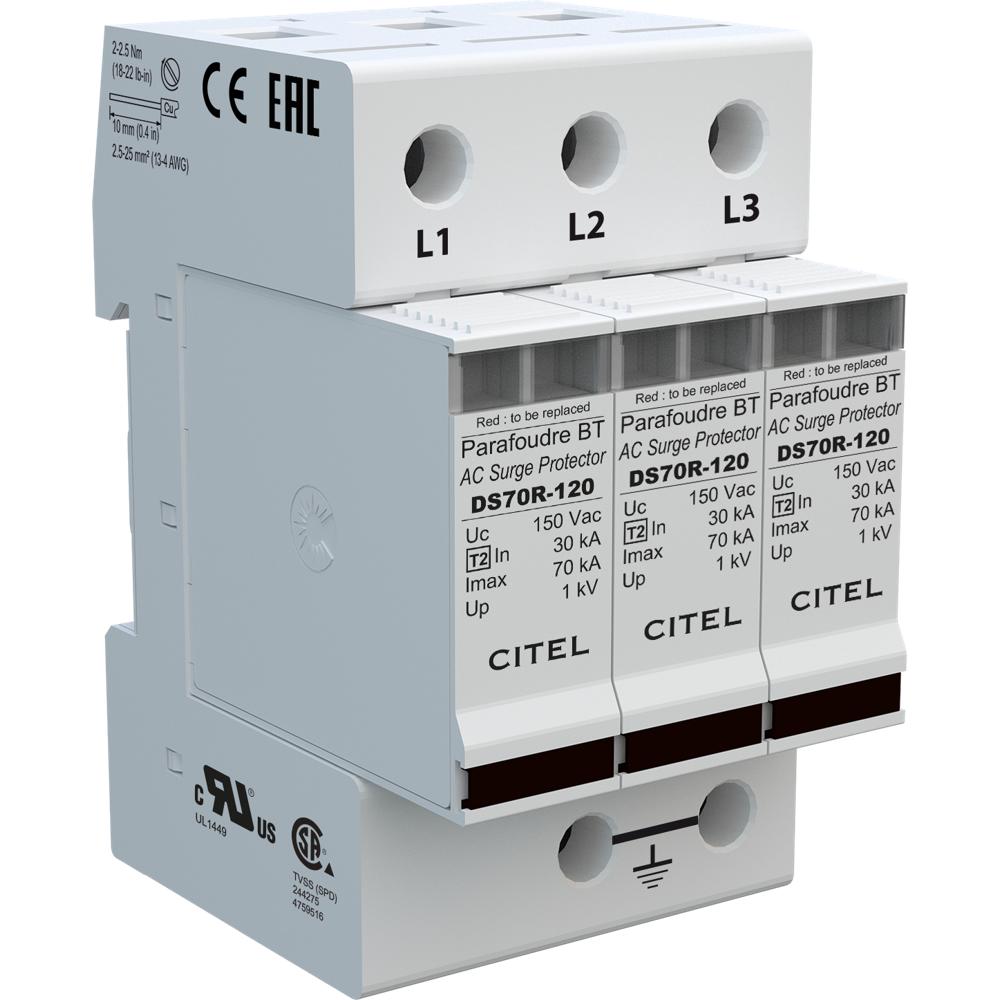

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS73R-120 (491603)

Не знаете, какая модель подходит?

Артикул: 491603
Цена товара:
13 522 ₽
Общая цена:
13 522 ₽
Срок поставки: 4-8 недель
Краткое описание
Многополюсный УЗИП Тип 2 для трёхфазных сетей 120/208 В (TNC). Номинальный разрядный ток 30 кА, суммарный Imax 210 кА, уровень защиты 1 кВ. Сменные модули на каждую фазу, терморазмыкатель, индикация состояния. Монтаж на DIN-рейку. Соответствие IEC/EN 61643-11, UL1449.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS73R-120 (артикул 491603) — это многополюсный УЗИП Тип 2 переменного тока с усиленной защитой, предназначенный для защиты трёхфазных электрических сетей 120/208 В с конфигурацией нейтрали TNC от опасных импульсных перенапряжений. Устройство эффективно ограничивает грозовые и коммутационные перенапряжения, предотвращая повреждение чувствительного электронного и электрического оборудования, а также снижая риск возникновения пожаров и аварий в системе электроснабжения.

В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и надёжное ограничение напряжения на уровне 1 кВ (L/PE) при номинальном разрядном токе. Устройство выполнено в корпусе со сменными модулями для каждой фазы, что позволяет оперативно заменять вышедшие из строя модули без демонтажа всего устройства. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). УЗИП имеет встроенный терморазмыкатель, механические индикаторы отключения на каждом полюсе и возможность дистанционной сигнализации состояния через опциональный модуль DS73RS-120 с перекидным контактом. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 издание 4, сертифицировано UL, CSA и EAC.

Области применения

  • Защита трёхфазных распределительных щитов и вводно-распределительных устройств в промышленных и коммерческих зданиях
  • Защита систем электроснабжения объектов с конфигурацией нейтрали TNC (TN-C) в сетях 120/208 В
  • Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, серверных и диспетчерских
  • Применение в составе комплексной системы молниезащиты зданий и сооружений (в качестве второй ступени защиты)
  • Защита оборудования на объектах энергетики, транспорта, нефтегазового комплекса и инфраструктуры

Ключевые особенности

  • Многополюсный УЗИП Тип 2 АС с усиленной защитой, номинальный разрядный ток In = 30 кА
  • Сменный модуль для каждой фазы (DSM70R-120) — удобство обслуживания и снижение затрат на замену
  • Высокий суммарный максимальный разрядный ток Imax total = 210 кА
  • Механические индикаторы отключения (2 на полюс) и опция дистанционной сигнализации DS73RS-120
  • Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4

Технические характеристики

  • Тип УЗИП: 2
  • Конфигурация УЗИП: 3-фазный, схема (3+0), 3 полюса
  • Сеть: 120/208 В, 3-фазная, конфигурация нейтрали TNC
  • Номинальное напряжение линии (Un): 120 Vac
  • Макс. AC рабочее напряжение L-N (Uc): 150 Vac
  • Временное перенапряжение (UT): 180 В AC (5 сек), 230 В AC (120 мин)
  • Номинальный ток разряда (In): 30 кА
  • Макс. ток разряда (Imax): 70 кА
  • Максимальный ток разряда (Imax total): 210 кА
  • Уровень защиты L/PE (Up): 1 кВ
  • Остаточное напряжение при 10 кА (Up-10kA): 0,7 кВ
  • Остаточное напряжение при 5 кА (Up-5kA): 0,6 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Технология: варистор
  • Подключение к сети: винтовой зажим 2,5–25 мм² / шина
  • Монтаж: симметричная DIN-рейка 35 мм (EN60715)
  • Материал корпуса: термопластик UL94-V0
  • Рабочая температура: от -40 до +85 °C
  • Уровень защиты: IP20
  • Модуль замены: DSM70R-120
  • Сопряжённые устройства отключения: плавкий предохранитель gG — 100 А, УЗО типа «S» или замедленный
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
  • Сертификация: UL / CSA / EAC
  • Артикул: 491603

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 150
In(8/20), номин. ток разряда, кА 30
Imax(8/20), макс. ток разряда, кА 70
Допустимый ток короткого замыкания, Isccr, А 25000
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
