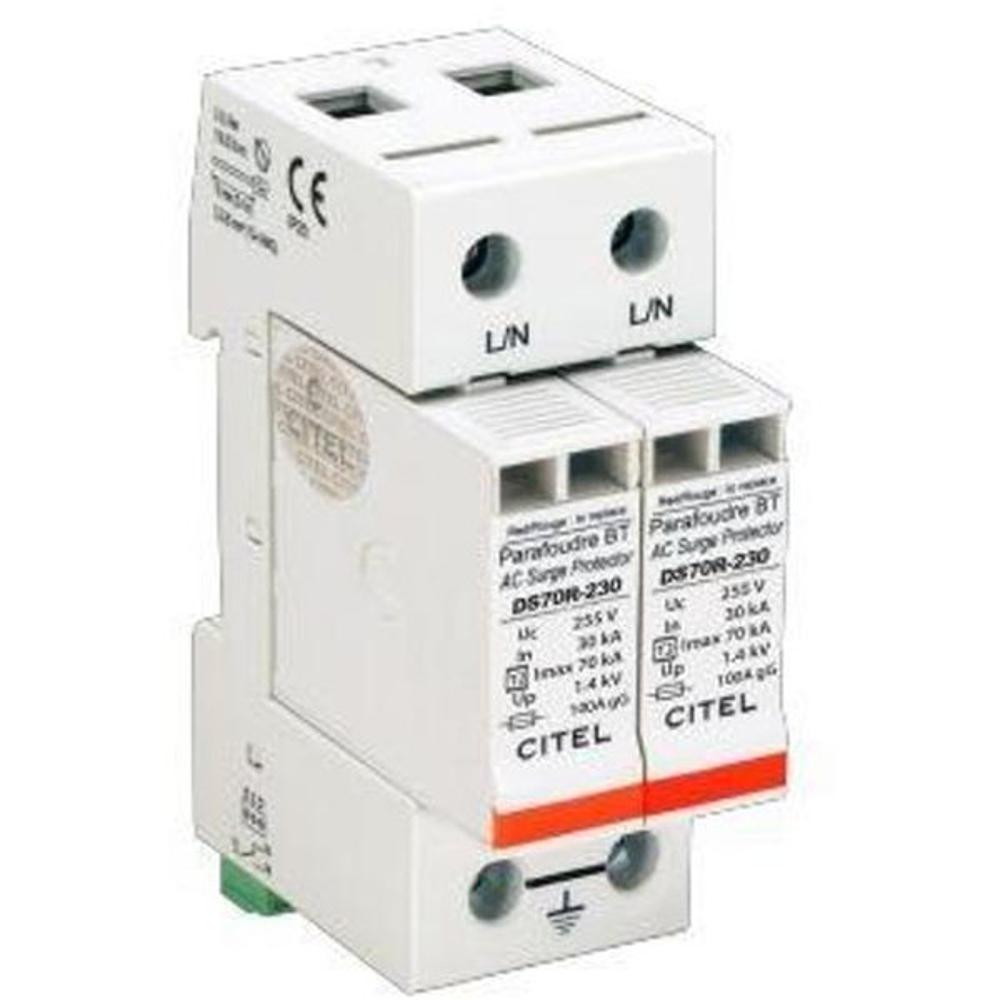

Устройство защиты от импульсных перенапряжений CITEL DS72RS-400 (артикул 491421) — это многофункциональный УЗИП Типа 2 для однофазных сетей переменного тока, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжное ограничение перенапряжений на уровне 1,8 кВ и способно отводить значительные токи разряда, защищая чувствительное оборудование от повреждений и преждевременного выхода из строя.
В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. УЗИП выполнено в корпусе со сменными модулями, что позволяет производить замену изношенных элементов без демонтажа всего устройства. Подключение осуществляется по схеме L/PE и N/PE через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на стандартную DIN-рейку 35 мм. Устройство совместимо с сетями TN и IT с номинальным напряжением 400 В переменного тока и максимальным рабочим напряжением 440 В. Внутренний терморазмыкатель обеспечивает безопасное отключение при перегреве, а механические индикаторы на каждом полюсе сигнализируют о срабатывании защиты. Дополнительно модель DS72RS-400 оснащена выходом на перекидной контакт для дистанционной сигнализации отключения.
Области применения
- Защита вводно-распределительных устройств жилых, офисных и промышленных зданий от импульсных перенапряжений
- Защита электронного и электротехнического оборудования: компьютеров, систем связи, контрольно-измерительных приборов, бытовой техники
- Применение в системах электроснабжения с заземлённой нейтралью (TN) и изолированной нейтралью (IT)
- Установка в распределительных щитах на объектах с повышенными требованиями к надёжности электроснабжения
- Защита оборудования на промышленных объектах, в телекоммуникационных шкафах и системах автоматизации
Ключевые особенности
- Тип 2, схема подключения (2+0), два полюса защиты — L/PE и N/PE
- Высокие показатели токов разряда: In = 30 кА, Imax = 70 кА, Imax total = 140 кА
- Сменные модули DSM70R-400 для каждой фазы, замена без демонтажа корпуса
- Двойная сигнализация: механические индикаторы отключения на полюс и дистанционная сигнализация через перекидной контакт
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, сертификация UL/CSA/EAC
Технические характеристики
- Тип УЗИП: 2
- Конфигурация: однофазный, схема (2+0), 2 полюса
- Номинальное напряжение линии (Un): 400 В переменного тока
- Максимальное рабочее напряжение L-N (Uc): 440 В переменного тока
- Номинальный ток разряда (In): 30 кА
- Максимальный ток разряда (Imax): 70 кА
- Максимальный общий ток разряда (Imax total): 140 кА
- Уровень защиты (Up L/PE, Up N/PE): 1,8 кВ
- Остаточное напряжение при 10 кА: 1,4 кВ; при 5 кА: 1,2 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор; материал корпуса: термопластик UL94-V0
- Степень защиты: IP20; рабочая температура: от −40 до +85 °C
- Подключение: винтовые зажимы 2,5–25 мм² / шина; монтаж на DIN-рейку 35 мм (EN60715)
- Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, предохранитель gG 100 А
- Артикул: 491421; производитель: CITEL; серия: DS70
