Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS72RS-230 — это надежное решение для защиты однофазного электрооборудования 230 В от разрушительных последствий грозовых и коммутационных перенапряжений. Данная модель относится к классу Тип 2 (класс B) и предназначена для установки в распределительных щитах в качестве основной или дополнительной защиты. Его ключевая задача — ограничить опасные импульсные скачки напряжения до безопасного для подключенной аппаратуры уровня, предотвращая выход из строя дорогостоящей электроники, бытовой техники и промышленного оборудования.

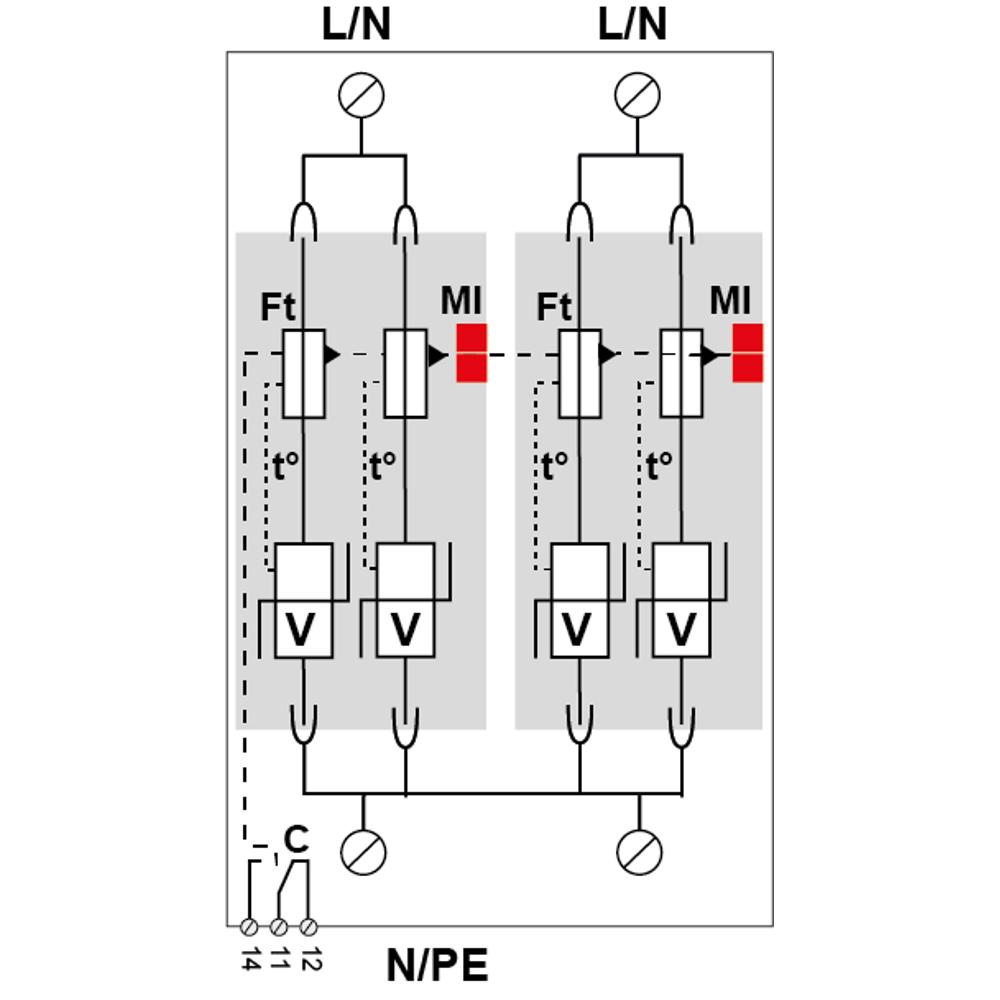

Устройство построено на основе мощных варисторов, которые при нормальном напряжении обладают высоким сопротивлением, а при возникновении импульса перенапряжения резко снижают его, шунтируя опасную энергию на землю. Модель DS72RS-230 выполнена по схеме (2+0) и обеспечивает защиту между фазой и землей (L/PE) и между нейтралью и землей (N/PE), что соответствует требованиям для сетей с системами заземления TN. Устройство оснащено сменными защитными модулями, визуальной индикацией состояния и контактами для дистанционной сигнализации, что упрощает обслуживание и контроль его работоспособности. Монтаж осуществляется на стандартную DIN-рейку 35 мм.

Области применения

• Защита вводных распределительных щитов (ГРЩ, ВРУ) жилых, административных и коммерческих зданий.
• Обеспечение безопасности чувствительного электронного оборудования: серверов, систем связи, медицинской аппаратуры.
• Установка в промышленных щитах управления для защиты приводов, контроллеров и систем автоматизации.
• Применение в инфраструктуре зданий для защиты систем освещения, кондиционирования и вентиляции.
• Использование в качестве второй ступени защиты в каскадной схеме с УЗИП Тип 1 (комбинированная защита).

Ключевые особенности

• Тип 2 (класс B): Усиленная защита от удаленных и близких грозовых разрядов, а также коммутационных перенапряжений.
• Сменные модули: Каждый защитный полюс выполнен в виде отдельного заменяемого блока, что снижает стоимость обслуживания.
• Визуальная и дистанционная индикация: Два механических индикатора состояния и перекидной контакт (C) для подключения внешней сигнализации.
• Высокая стойкость к токам: Максимальный импульсный ток разряда (Imax) 70 кА на полюс и 140 кА суммарно.
• Встроенная тепловая защита: Оснащено терморазмыкателем для безопасного отключения при перегреве.

Технические характеристики

• Артикул производителя: 491521
• Тип УЗИП / Класс: Тип 2 (IEC 61643-11)
• Схема защиты / Количество полюсов: 2+0 (L/PE, N/PE)
• Номинальное напряжение сети (UN): 230 В
• Макс. длительное рабочее напряжение (Uc): 255 В перем. тока
• Макс. рабочее напряжение (MCOV): 275 В перем. тока
• Номинальный ток разряда (In): 30 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 70 кА (8/20 мкс) на полюс
• Уровень защиты (Up): ≤ 1.4 кВ
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Подключение: Винтовые зажимы 2.5–25 мм²
• Монтаж: Симметричная DIN-рейка 35 мм
• Степень защиты корпуса (IP): IP20
• Стандарты: IEC/EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
