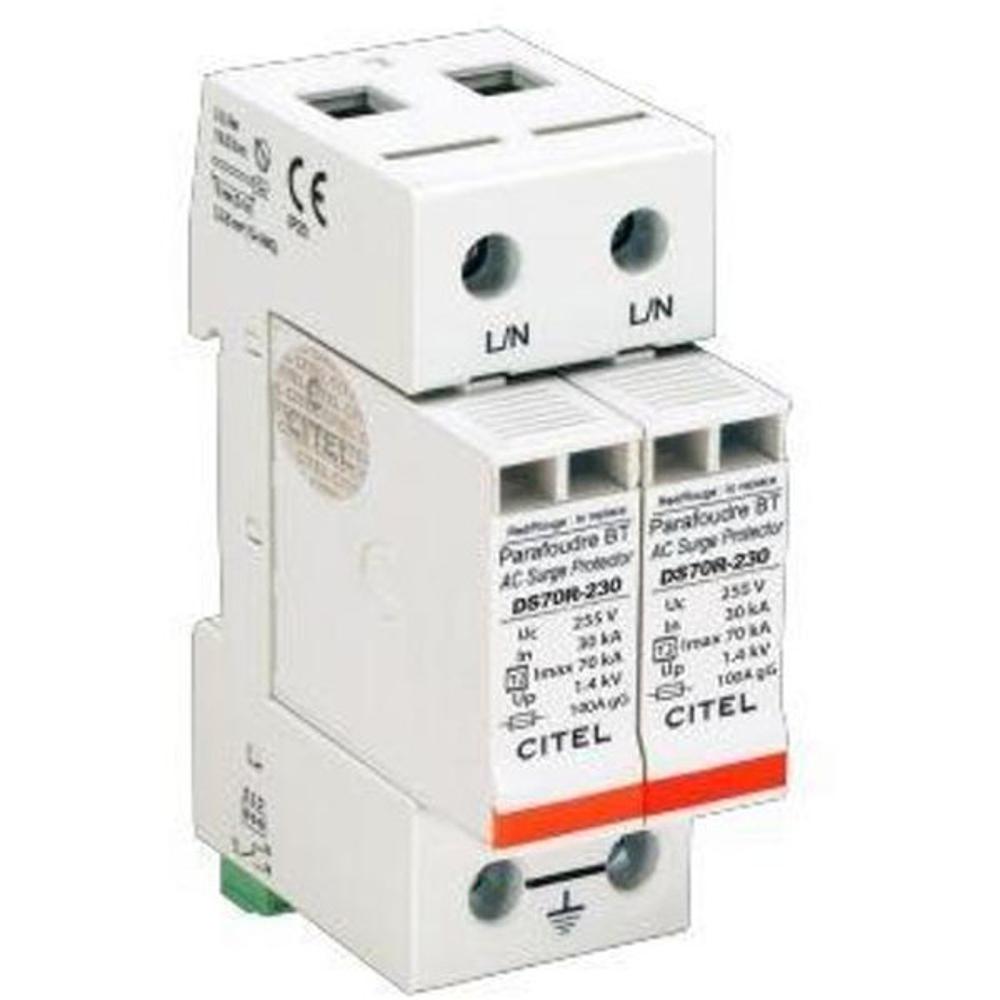

Устройство защиты от импульсных перенапряжений CITEL DS72RS-120 (артикул 491621) — это многополюсный УЗИП Тип 2 переменного тока с усиленной защитой, предназначенный для защиты однофазных сетей 120 В от импульсных перенапряжений (грозовых разрядов и коммутационных помех). Устройство ограничивает опасные перенапряжения до безопасного для оборудования уровня, отводя избыточную энергию на землю, и тем самым предотвращает повреждение чувствительной электроники, бытовой и промышленной техники.
В основе работы УЗИП лежит варисторная технология: при превышении порогового напряжения сопротивление варистора резко падает, и импульсный ток отводится через контур заземления, а после нормализации напряжения устройство автоматически возвращается в исходное состояние. Устройство выполнено по схеме (2+0) с двумя полюсами и конфигурацией нейтрали TN, режим защиты — MC, подключение L/PE и N/PE. Каждая фаза оснащена сменным модулем DSM70R-120, что упрощает обслуживание и замену выработавших ресурс элементов. Монтаж производится на симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами под провод 2.5–25 мм² или шину. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд.4, имеет сертификацию UL / CSA / EAC и совместимо с сетями 120 В однофазного переменного тока.
Области применения
- Защита вводных распределительных щитов однофазных сетей 120 В от грозовых и коммутационных перенапряжений
- Защита бытовой, офисной и промышленной электроники, систем автоматизации и телекоммуникационного оборудования
- Применение в жилых, коммерческих и административных зданиях с системой заземления TN
- Установка в качестве второй ступени защиты в многоуровневых системах молниезащиты
- Объекты с повышенными требованиями к надёжности электроснабжения и непрерывности работы оборудования
Ключевые особенности
- УЗИП Тип 2 с усиленной защитой, схема (2+0), два полюса
- Высокие разрядные характеристики: In = 30 кА, Imax = 70 кА, Imax total = 140 кА
- Сменный модуль DSM70R-120 для каждой фазы — простота обслуживания
- Визуальная индикация отключения (2 механических индикатора на полюс) и дистанционная сигнализация (выход на перекидной контакт)
- Внутренний терморазмыкатель, корпус из термопластика UL94-V0, степень защиты IP20
Технические характеристики
- Тип УЗИП: 2
- Сеть: 120 В однофазный, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Временное перенапряжение (UT): 180 В AC (5 сек), 230 В AC (120 мин)
- Номинальный ток разряда (In): 30 кА
- Макс. ток разряда (Imax): 70 кА; Imax total: 140 кА
- Допустимый ток короткого замыкания (Isccr): 25000 А
- Уровень защиты L/PE (Up): 1.8 кВ; остаточное напряжение Up-10kA: 0.7 кВ; Up-5kA: 0.6 кВ
- Технология: варистор; конфигурация подключения: L/PE и N/PE; режим защиты: MC
- Подсоединение к сети: винтовой зажим 2.5–25 мм² / шина; монтаж на DIN-рейку 35 мм (EN60715)
- Рабочая температура: −40…+85 °C; материал корпуса: термопластик UL94-V0; степень защиты: IP20
- Модуль замены: DSM70R-120; сопряжённые устройства: УЗО тип «S» или замедленный, предохранитель gG 100 A
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4; сертификация: UL / CSA / EAC
