Устройство защиты от импульсных перенапряжений УЗИП CITEL DS72R-400 (491401)

Не знаете, какая модель подходит?

Артикул: 491401
Цена товара:
9 125 ₽
Общая цена:
9 125 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП Тип 2 для защиты однофазных сетей IT от грозовых и коммутационных перенапряжений. Ток разряда In 30 кА, Imax 70 кА, суммарный 140 кА. Уровень защиты 1.8 кВ. Сменные модули DSM70R-400, механические индикаторы, опция дистанционной сигнализации. Монтаж на DIN-рейку.

Описание

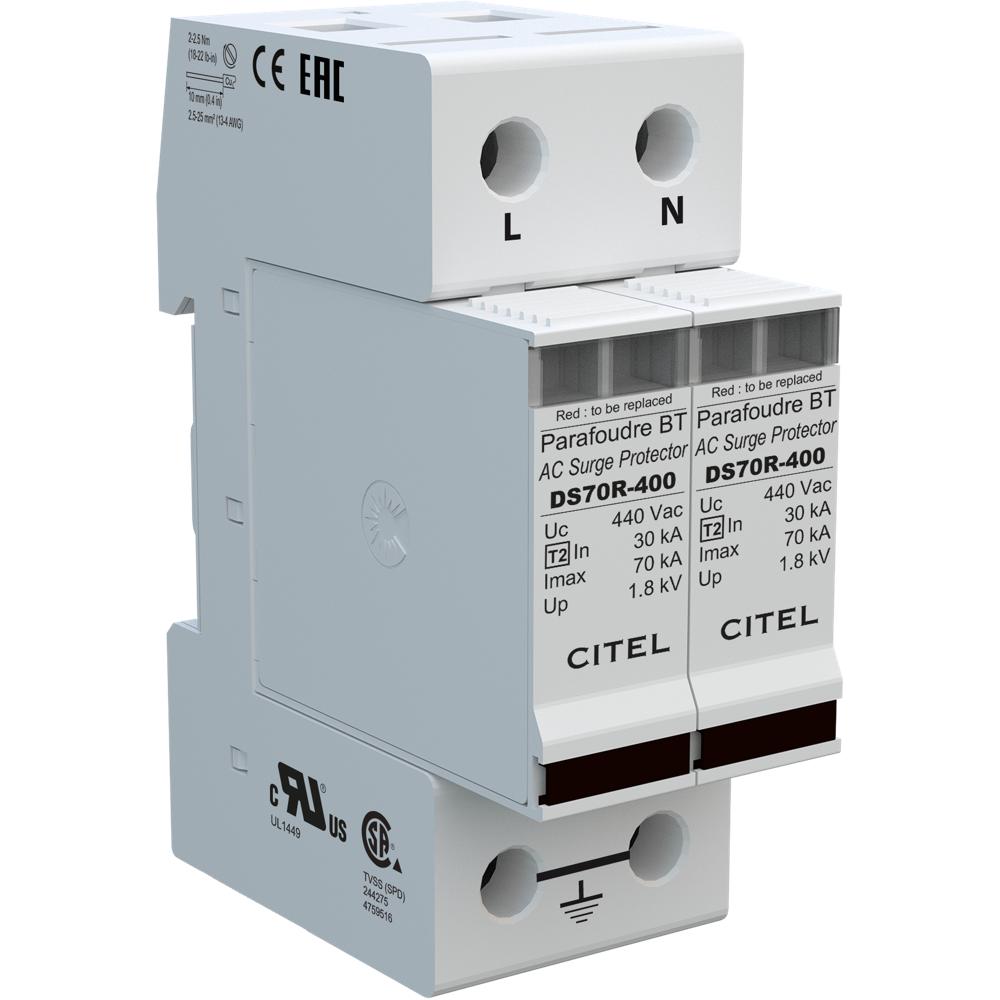

Устройство защиты от импульсных перенапряжений CITEL DS72R-400 (артикул 491401) — это многополюсный УЗИП Тип 2 переменного тока с усиленной защитой, предназначенный для защиты однофазных электрических сетей от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжное ограничение перенапряжений до безопасного уровня, защищая электрооборудование, чувствительную электронику и системы автоматизации от повреждений и преждевременного выхода из строя.

В основе работы УЗИП DS72R-400 лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение импульсных перенапряжений. Устройство выполнено по схеме (2+0) с конфигурацией подключения L/PE и N/PE и предназначено для работы в сетях с системой заземления IT при номинальном напряжении 400 В AC и максимальном рабочем напряжении 440 В AC. Номинальный ток разряда In составляет 30 кА, максимальный ток разряда Imax — 70 кА, а суммарный максимальный ток разряда Imax total достигает 140 кА, что обеспечивает высокий уровень защиты даже при интенсивных грозовых воздействиях. Каждый полюс оснащён сменным модулем DSM70R-400, что позволяет производить замену без демонтажа всего устройства. УЗИП имеет два механических индикатора отключения на полюс для визуального контроля состояния, а также поддерживает опциональную дистанционную сигнализацию отключения через модуль DS72RS-400 с выходом на перекидной контакт. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами для проводников сечением 2.5–25 мм² или шиной. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 издание 4, имеет сертификацию UL, CSA и EAC.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов однофазных сетей от импульсных перенапряжений
  • Защита электрооборудования промышленных объектов, коммерческих зданий и жилых комплексов от грозовых и коммутационных перенапряжений
  • Защита систем автоматизации, контрольно-измерительных приборов и телекоммуникационного оборудования
  • Применение в сетях с системой заземления IT, включая объекты с повышенными требованиями к бесперебойности электроснабжения
  • Защита осветительных установок, систем отопления, вентиляции и кондиционирования (HVAC) в зданиях различного назначения

Ключевые особенности

  • Многополюсный УЗИП Тип 2 с усиленной защитой и высокими разрядными характеристиками (In: 30 кА, Imax total: 140 кА)
  • Сменный модуль DSM70R-400 для каждой фазы — возможность быстрой замены без демонтажа корпуса
  • Два механических индикатора отключения на полюс для визуального контроля работоспособности
  • Опциональная дистанционная сигнализация отключения через модуль DS72RS-400 с выходом на перекидной контакт
  • Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 издание 4, сертификация UL / CSA / EAC

Технические характеристики

  • Тип УЗИП: 2
  • Конфигурация УЗИП: однофазный, схема (2+0), 2 полюса
  • Сеть: 230 В однофазный, конфигурация нейтрали IT
  • Номинальное напряжение линии (Un): 400 В AC
  • Макс. AC рабочее напряжение L-N (Uc): 440 В AC
  • Номинальный ток разряда (In): 30 кА
  • Макс. ток разряда (Imax): 70 кА
  • Максимальный суммарный ток разряда (Imax total): 140 кА
  • Уровень защиты (Up L/PE, Up N/PE): 1.8 кВ
  • Остаточное напряжение при 10 кА (Up-10kA): 1.4 кВ; при 5 кА (Up-5kA): 1.2 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Технология: варистор; материал корпуса: термопластик UL94-V0; степень защиты: IP20
  • Рабочая температура: от −40 до +85 °C
  • Подключение: винтовые зажимы 2.5–25 мм² / шина; монтаж: DIN-рейка 35 мм (EN60715)
  • Модуль замены: DSM70R-400; дистанционная сигнализация: опция DS72RS-400
  • Сопряжённые устройства: терморазмыкатель внутренний, УЗО типа «S» или замедленное, плавкий предохранитель gG — 100 А
  • Артикул: 491401

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 2P (2+0)
Система заземления IT
Uc AC, макс. рабочее напр., В 440
In(8/20), номин. ток разряда, кА 30
Imax(8/20), макс. ток разряда, кА 70
Допустимый ток короткого замыкания, Isccr, А 25000
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
