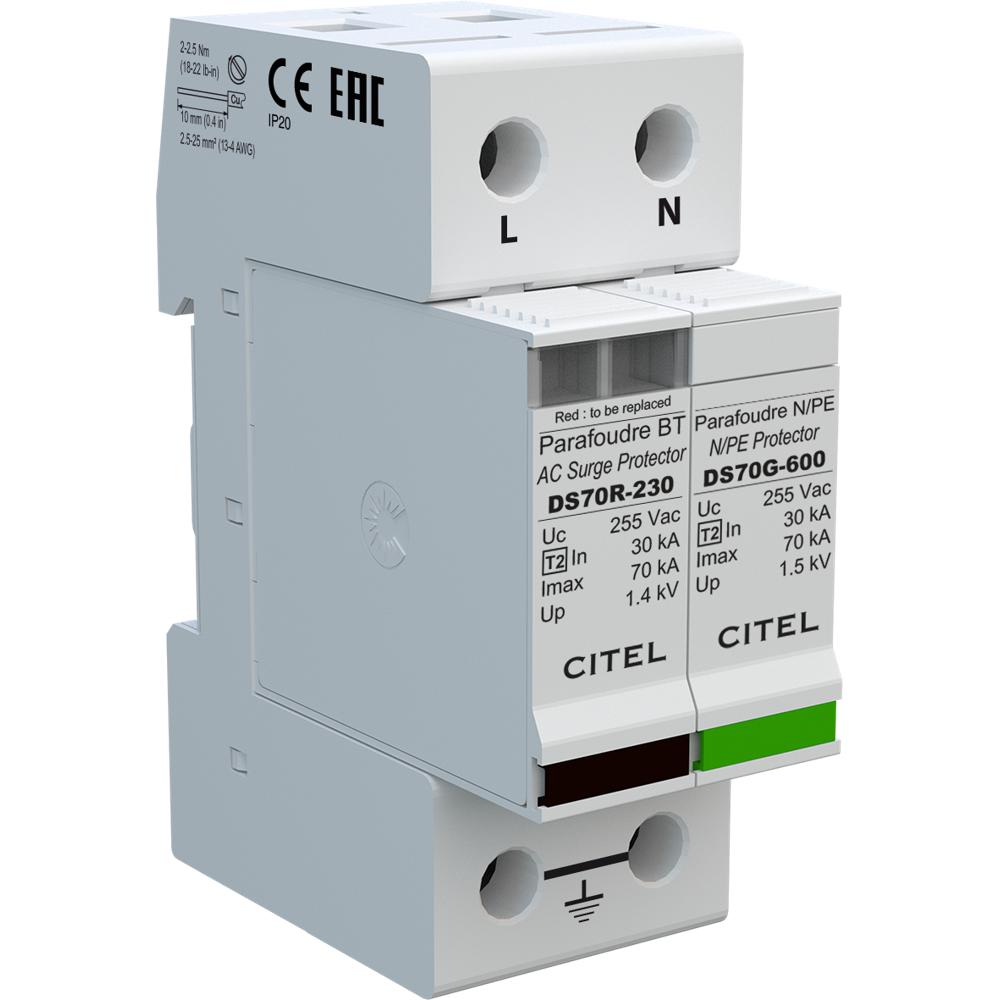

Устройство защиты от импульсных перенапряжений CITEL DS72R-230/G (артикул 491511) — это профессиональное УЗИП Тип 2 для однофазных сетей переменного тока, предназначенное для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами или удалёнными разрядами молнии. Устройство обеспечивает надёжную защиту по схеме (1+1) с раздельной защитой между фазой и нейтралью (L/N) и между нейтралью и защитным проводником (N/PE), что делает его оптимальным решением для систем заземления типа TT.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено в корпусе со сменными модулями: для каждой фазы предусмотрен отдельный заменяемый модуль (DSM70R-230 + DSM70G-600), что упрощает обслуживание и снижает эксплуатационные расходы. УЗИП монтируется на стандартную симметричную DIN-рейку 35 мм (EN60715), подключение к сети осуществляется винтовыми зажимами сечением 2.5–25 мм² или через шину. Устройство совместимо с сетями 230 В однофазного переменного тока с конфигурацией нейтрали TT, имеет максимальное рабочее напряжение L-N 255 В AC и соответствует требованиям международных стандартов IEC 61643-11, EN 61643-11 и UL1449 издание 4.
Области применения
- Защита электрооборудования в жилых и административных зданиях с системой заземления TT
- Защита распределительных щитов и вводно-распределительных устройств (ВРУ) однофазных сетей 230 В
- Защита чувствительной электроники: компьютеров, систем видеонаблюдения, телекоммуникационного оборудования
- Защита бытовой техники и систем «умный дом» от импульсных перенапряжений
- Применение в промышленных и коммерческих объектах для защиты однофазных линий питания
Ключевые особенности
- УЗИП Тип 2 с усиленной защитой, номинальный ток разряда In = 30 кА, максимальный ток разряда Imax = 70 кА
- Сменный модуль для каждой фазы — простое обслуживание без демонтажа всего устройства
- Два механических индикатора отключения на полюс для визуального контроля состояния
- Возможность дистанционной сигнализации отключения (опция DS72RS-230/G с выходом на перекидной контакт)
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, сертификация EAC
- Корпус из термопластика UL94-V0, степень защиты IP20, рабочий диапазон температур от -40 до +85 °C
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазный, конфигурация нейтрали TT
- Номинальное напряжение линии (Un): 230 В AC
- Макс. AC рабочее напряжение L-N (Uc): 255 В AC
- Номинальный ток разряда (In): 30 кА
- Макс. ток разряда (Imax): 70 кА
- Максимальный ток разряда (Imax total): 70 кА
- Уровень защиты L/N (Up): 1.4 кВ; N/PE: 1.5 кВ
- Остаточное напряжение при 10 кА: 1 кВ; при 5 кА: 0.9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Конфигурация подключения: L/N и N/PE; режимы защиты: MC / MD
- Технология: варистор; конфигурация: однофазный, схема (1+1), 2 полюса
- Подсоединение к сети: винтовой зажим 2.5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0; рабочая температура: -40/+85 °C; степень защиты: IP20
- Индикация отключения: 2 механических индикатора на полюс; модуль замены: DSM70R-230 + DSM70G-600
- Дистанционная сигнализация: опция DS72RS-230/G (выход на перекидной контакт)
- Сопряжённые устройства отключения: внутренний терморазмыкатель; УЗО типа 'S' или замедленный; плавкий предохранитель gG — 100 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4; сертификация: EAC
- Артикул (Part Number): 491511
