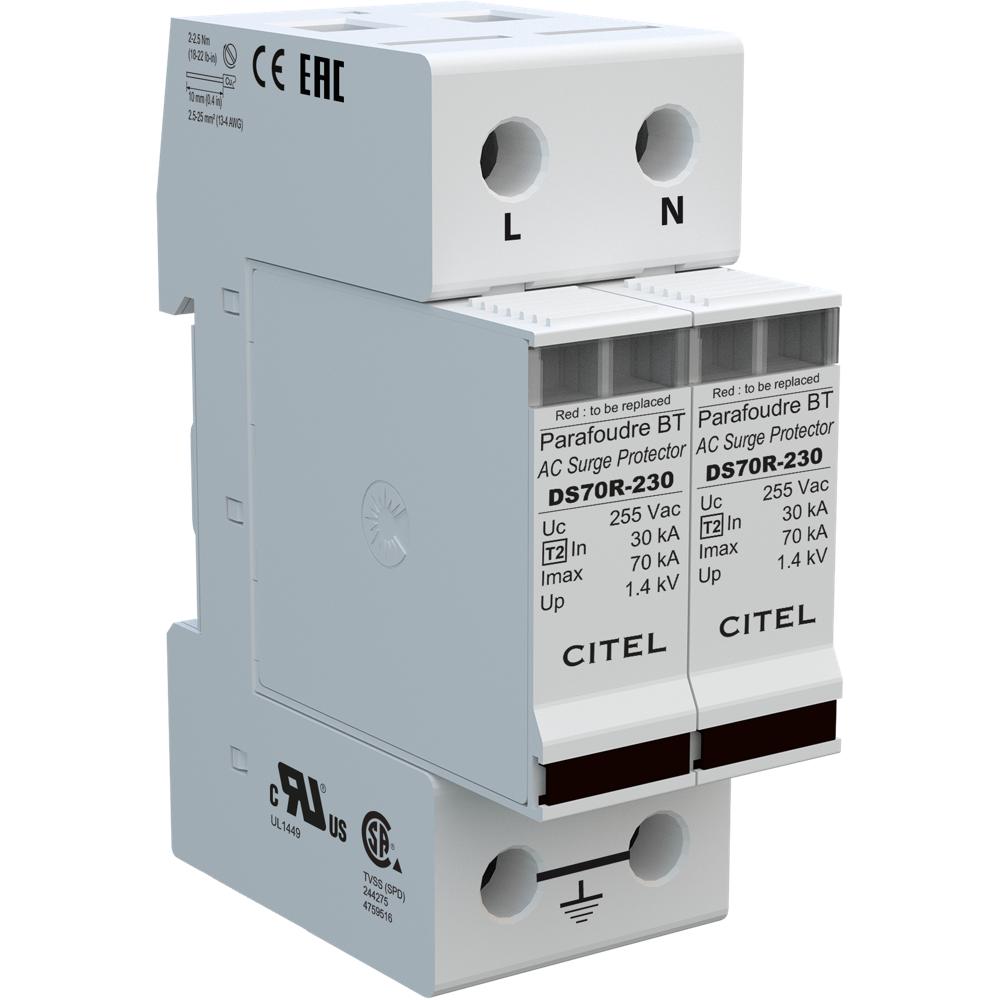

Устройство защиты от импульсных перенапряжений CITEL DS72R-230 (артикул 491501) — это многополюсный УЗИП Тип 2 для сетей переменного тока, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами или удалёнными ударами молнии. Устройство ограничивает амплитуду импульсных скачков напряжения до безопасного для подключённого оборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники и промышленных установок.
В основе работы устройства лежит варисторная технология, обеспечивающая эффективное ограничение перенапряжений. УЗИП выполнено по схеме (2+0) с двумя полюсами и конфигурацией нейтрали TN, подключается по схеме L/PE и N/PE. Номинальное напряжение линии составляет 230 В AC, максимальное рабочее напряжение L-N — 255 В AC. Устройство имеет сменный модуль для каждой фазы (DSM70R-230), что упрощает техническое обслуживание и замену изношенных элементов без демонтажа всего корпуса. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN60715), подключение к сети — винтовыми зажимами сечением 2.5–25 мм² или через шину. УЗИП совместимо с сетями TN и рекомендуется к установке совместно с УЗО типа «S» или замедленного действия и плавким предохранителем типа gG на 100 А.
Области применения
- Защита вводно-распределительных устройств жилых, офисных и административных зданий
- Защита промышленного оборудования и систем автоматизации от импульсных перенапряжений
- Защита телекоммуникационного и серверного оборудования, чувствительного к скачкам напряжения
- Применение в системах электроснабжения объектов с повышенными требованиями к надёжности (больницы, банки, дата-центры)
- Установка в распределительных щитах на вводе питания однофазных сетей 230 В
Ключевые особенности
- Многополюсный УЗИП Тип 2 АС с усиленной защитой
- Номинальный ток разряда In = 30 кА, максимальный ток разряда Imax = 70 кА
- Максимальный суммарный ток разряда Imax total = 140 кА
- Сменный модуль для каждой фазы (DSM70R-230) — простота обслуживания
- Визуальная и дистанционная сигнализация отключения (опция DS72RS-230 с выходом на перекидной контакт)
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230 В однофазный, конфигурация нейтрали TN
- Номинальное напряжение линии Un: 230 В AC
- Макс. AC рабочее напряжение L-N Uc: 255 В AC (MCOV = 275 В AC)
- Временное перенапряжение UT: 335 В AC (выдерживает 5 сек), 440 В AC (отключение через 120 мин)
- Номинальный ток разряда In: 30 кА
- Макс. ток разряда Imax: 70 кА
- Максимальный суммарный ток разряда Imax total: 140 кА
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Уровень защиты Up L/PE и N/PE: 1.4 кВ
- Остаточное напряжение при 10 кА: 1 кВ; при 5 кА: 0.9 кВ
- Технология: варистор; материал корпуса: термопластик UL94-V0; степень защиты IP20
- Рабочая температура: от −40 до +85 °C
- Монтаж: DIN-рейка 35 мм (EN60715); подключение: винтовые зажимы 2.5–25 мм² / шина
- Индикация отключения: 2 механических индикатора на полюс; модуль замены: DSM70R-230
- Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, предохранитель gG 100 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4; сертификация: UL / CSA / EAC
