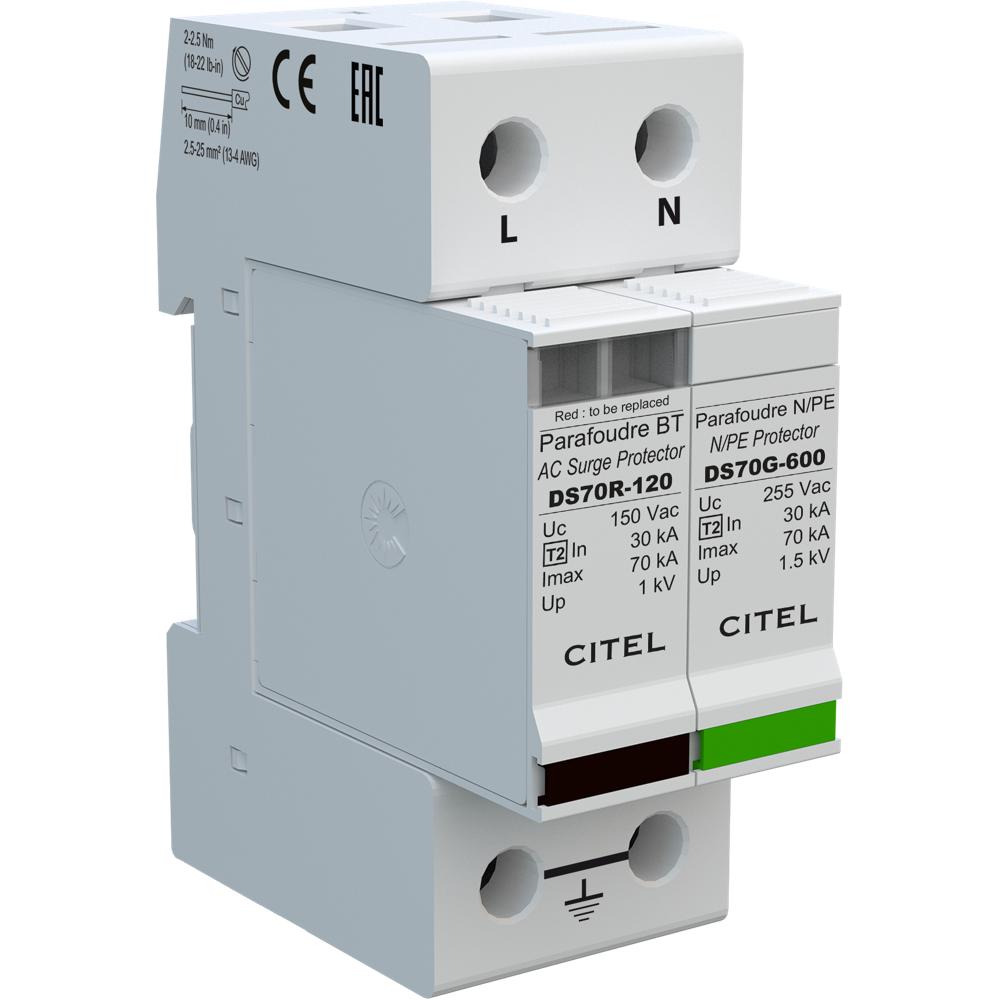

Устройство защиты от импульсных перенапряжений CITEL DS72R-120/G (артикул 491611) — это профессиональное УЗИП Тип 2 переменного тока, предназначенное для защиты однофазных электрических сетей 120 В с системой заземления TT от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования, чувствительной электроники и систем автоматизации, ограничивая амплитуду импульсных перенапряжений до безопасного для подключённой нагрузки уровня.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено по схеме (1+1) с двумя полюсами и конфигурацией подключения L/N и N/PE, что обеспечивает защиту как по дифференциальному, так и по синфазному режиму (режимы защиты MC/MD). Номинальный ток разряда In составляет 30 кА, максимальный ток разряда Imax — 70 кА, а суммарный максимальный ток разряда Imax total также равен 70 кА. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN60715) и подключается к сети посредством винтовых зажимов сечением 2,5–25 мм² или шины. Корпус выполнен из термопластика UL94-V0 и оснащён сменными модулями для каждой фазы, что упрощает обслуживание и замену вышедших из строя элементов. Для совместной работы с устройством рекомендуется применять внутренний терморазмыкатель, УЗО типа «S» или замедленного действия, а также плавкий предохранитель типа gG на 100 А. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 издание 4, имеет сертификацию EAC.
Области применения
- Защита однофазных электрических сетей 120 В с системой заземления TT от грозовых и коммутационных перенапряжений
- Защита распределительных щитов и вводно-распределительных устройств жилых, коммерческих и промышленных объектов
- Защита чувствительного электронного оборудования: систем автоматизации, контрольно-измерительных приборов, телекоммуникационного и компьютерного оборудования
- Применение в системах электроснабжения объектов с повышенными требованиями к надёжности и бесперебойности работы
- Установка в качестве второй ступени защиты в многоступенчатых системах молниезащиты и защиты от импульсных перенапряжений
Ключевые особенности
- УЗИП Тип 2 АС с усиленной защитой, схема (1+1), 2 полюса
- Высокие разрядные характеристики: In = 30 кА, Imax = 70 кА, Imax total = 70 кА
- Сменный модуль для каждой фазы (замена: DSM70R-120 + DSM70G-600)
- Визуальная индикация отключения — 2 механических индикатора на полюс
- Возможность дистанционной сигнализации отключения (опция DS72RS-120/G с выходом на перекидной контакт)
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 2
- Сеть: 120 В однофазный
- Конфигурация нейтрали: TT
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 30 кА
- Макс. ток разряда (Imax): 70 кА
- Максимальный ток разряда (Imax total): 70 кА
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Конфигурация подключения: L/N и N/PE
- Режимы защиты: MC / MD
- Уровень защиты L/N (Up L/N): 1 кВ
- Уровень защиты N/PE (Up N/PE): 1,5 кВ
- Остаточное напряжение при 10 кА (Up-10kA): 0,7 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,6 кВ
- Технология: варистор
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Плавкий предохранитель: тип gG — 100 А
- УЗО (если имеется): тип «S» или замедленный
- Сертификация: EAC
- Артикул: 491611
