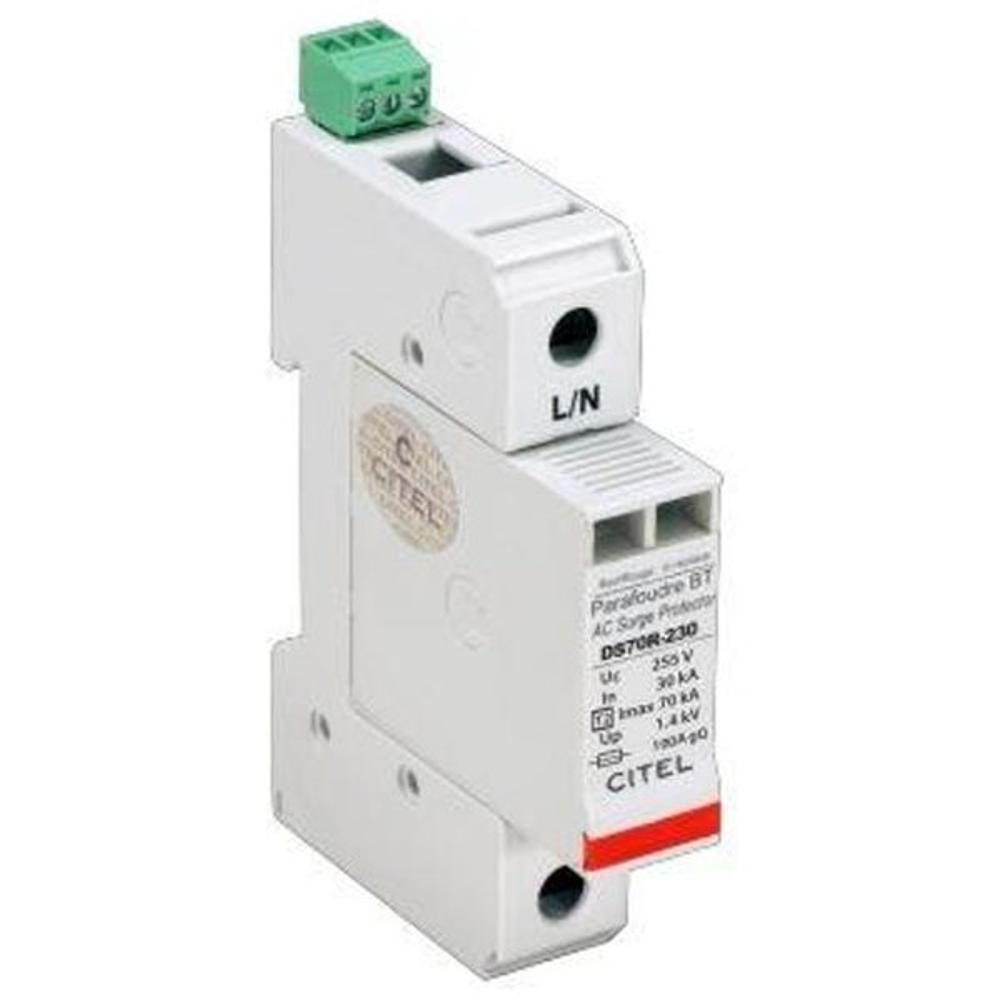

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS71RS-400 (321411)

Не знаете, какая модель подходит?

Артикул: 321411
Цена товара:
5 246 ₽
Общая цена:
5 246 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 2 для защиты сетей 230/400 В от импульсных перенапряжений. Ток разряда In 30 кА, Imax 70 кА, уровень защиты 1,8 кВ. Сменные модули, визуальная и дистанционная сигнализация, монтаж на DIN-рейку. Стандарты IEC/EN 61643-11, UL1449.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS71RS-400 (артикул 321411) — это однополюсный УЗИП типа 2 с усиленной защитой, предназначенный для защиты электрооборудования и электроустановок от опасных импульсных перенапряжений в сетях переменного тока 230/400 В. Устройство обеспечивает отвод импульсных токов большой величины и ограничение амплитуды перенапряжений до безопасного для оборудования уровня, предотвращая повреждение чувствительной электроники, силовых цепей и систем управления.

В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и высокую энергоёмкость. Устройство выполнено в корпусе со сменными модулями, что упрощает техническое обслуживание и замену изношенных элементов без демонтажа всего устройства. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). УЗИП поддерживает конфигурацию подключения L/N или N/PE и режимы защиты MC или MD, что делает его универсальным решением для различных схем заземления, включая системы IT. Модель DS71RS-400 оснащена как визуальной индикацией отключения (два механических индикатора на полюс), так и дистанционной сигнализацией через выход на перекидной контакт, что позволяет интегрировать устройство в системы мониторинга и автоматики.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных и гражданских объектов
  • Защита электрооборудования в сетях с изолированной нейтралью (системы IT) и других конфигурациях заземления
  • Защита систем электроснабжения ответственных объектов: серверных, центров обработки данных, медицинского оборудования
  • Защита линий питания систем автоматизации, телемеханики и связи от атмосферных и коммутационных перенапряжений
  • Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 и типа 3

Ключевые особенности

  • Усиленная защита тип 2 с номинальным током разряда In = 30 кА и максимальным током разряда Imax = 70 кА
  • Съёмные модули для каждой фазы — быстрая замена без демонтажа корпуса (модуль замены DSM70R-400)
  • Двойная сигнализация: визуальная (2 механических индикатора на полюс) и дистанционная (выход на перекидной контакт)
  • Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4
  • Широкий диапазон рабочих температур от -40 до +85 °C и степень защиты IP20

Технические характеристики

  • Тип УЗИП: 2
  • Сеть: 230/400 В
  • Номинальное напряжение линии (Un): 400 В AC
  • Макс. AC рабочее напряжение L-N (Uc): 440 В AC
  • Временное перенапряжение (UT): 580 В AC выдерживает (5 сек), 770 В AC выдерживает (120 мин)
  • Номинальный ток разряда (In): 30 кА
  • Максимальный ток разряда (Imax): 70 кА
  • Уровень защиты (Up): 1,8 кВ
  • Остаточное напряжение при 10 кА (Up-10kA): 1,4 кВ
  • Остаточное напряжение при 5 кА (Up-5kA): 1,2 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Конфигурация подключения: L/N или N/PE
  • Режимы защиты: MC или MD
  • Технология: варистор
  • Конфигурация УЗИП: 1-полюсный
  • Подсоединение к сети: зажим под винт 2,5–25 мм² / шина
  • Формат: корпус со сменными модулями
  • Монтаж: симметричная DIN-рейка 35 мм (EN60715)
  • Материал корпуса: термопластик UL94-V0
  • Рабочая температура: -40/+85 °C
  • Уровень защиты: IP20
  • Индикатор отключения: 2 механических индикатора на полюс
  • Модуль замены: DSM70R-400
  • Дистанционная сигнализация: выход на перекидной контакт
  • Терморазмыкатель: внутренний
  • Рекомендуемое УЗО: тип 'S' или замедленный
  • Рекомендуемый плавкий предохранитель: тип gG — 100 А
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
  • Сертификация: UL / CSA / EAC

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 1P (1+0)
Система заземления IT
Uc AC, макс. рабочее напр., В 440
In(8/20), номин. ток разряда, кА 30
Imax(8/20), макс. ток разряда, кА 70
Допустимый ток короткого замыкания, Isccr, А 25000
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация да
Стандарты
Производитель CITEL
