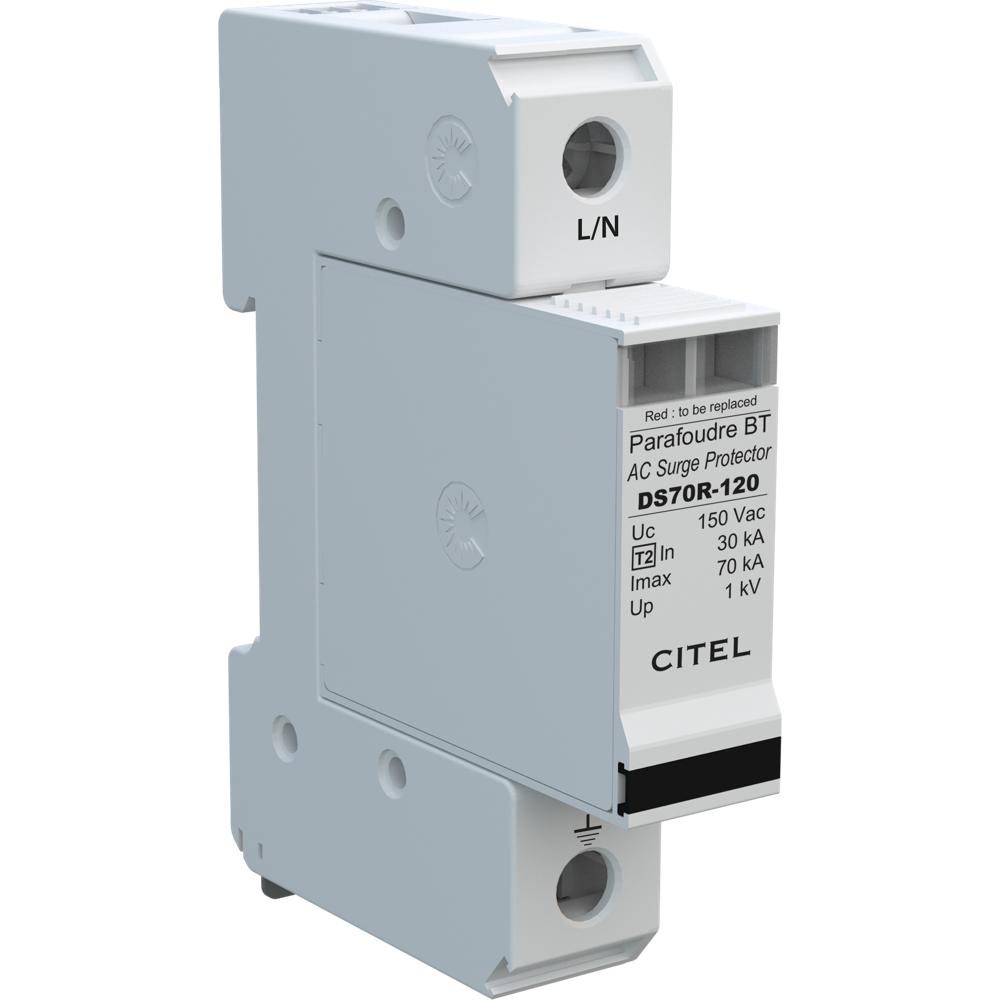

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS71R-120 (артикул 321601) предназначено для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство относится к типу 2 (класс C) и обеспечивает надёжную защиту электрооборудования от разрушительного воздействия кратковременных скачков напряжения, отводя избыточную энергию в заземляющий контур.
В основе работы УЗИП CITEL DS71R-120 лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено в однополюсном исполнении по схеме (1+0) и подключается в сетях TN с номинальным напряжением 120/208 В. Подключение осуществляется через винтовые зажимы для проводников сечением от 2,5 до 25 мм² или через шину. Корпус со сменными модулями позволяет оперативно заменять вышедший из строя модуль (DSM70R-120) без демонтажа всего устройства. УЗИП оснащено двумя механическими индикаторами отключения на полюс для визуального контроля работоспособности, а также поддерживает опциональную дистанционную сигнализацию через модуль DS71RS-120 с выходом на перекидной контакт. Устройство монтируется на стандартную симметричную DIN-рейку 35 мм (EN60715) и соответствует требованиям международных стандартов IEC 61643-11, EN 61643-11 и UL1449 4-го издания.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от импульсных перенапряжений
- Защита электрооборудования в сетях переменного тока 120/208 В систем заземления TN
- Организация второй ступени защиты в многоуровневых системах молниезащиты
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, освещения и бытовой техники
- Применение в объектах с повышенными требованиями к надёжности электроснабжения: ЦОД, медицинские учреждения, промышленные предприятия
Ключевые особенности
- УЗИП тип 2 с усиленной защитой, номинальный ток разряда In = 30 кА, максимальный ток разряда Imax = 70 кА
- Съёмные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Два механических индикатора отключения на полюс для визуального контроля состояния
- Опциональная дистанционная сигнализация отключения (модуль DS71RS-120) с перекидным контактом
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 4-го издания; сертификация UL / CSA / EAC
- Компактный корпус из термопластика UL94-V0, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2
- Сеть: 120/208 В
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Номинальный ток разряда (In): 30 кА
- Макс. ток разряда (Imax): 70 кА
- Уровень защиты (Up): 1 кВ
- Остаточное напряжение при 10 кА (Up-10kA): 0,7 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Конфигурация подключения: L/N или N/PE
- Режим(ы) защиты: MC или MD
- Технология: варистор
- Конфигурация УЗИП: 1-полюсный, схема (1+0)
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 2 механических индикатора на полюс
- Модуль замены: DSM70R-120
- Дистанционная сигнализация: опция DS71RS-120 (выход на перекидной контакт)
- Сопряжённые устройства отключения: терморазмыкатель внутренний; УЗО типа «S» или замедленный; плавкий предохранитель gG — 100 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 4 изд.
- Сертификация: UL / CSA / EAC
- Артикул: 321601
