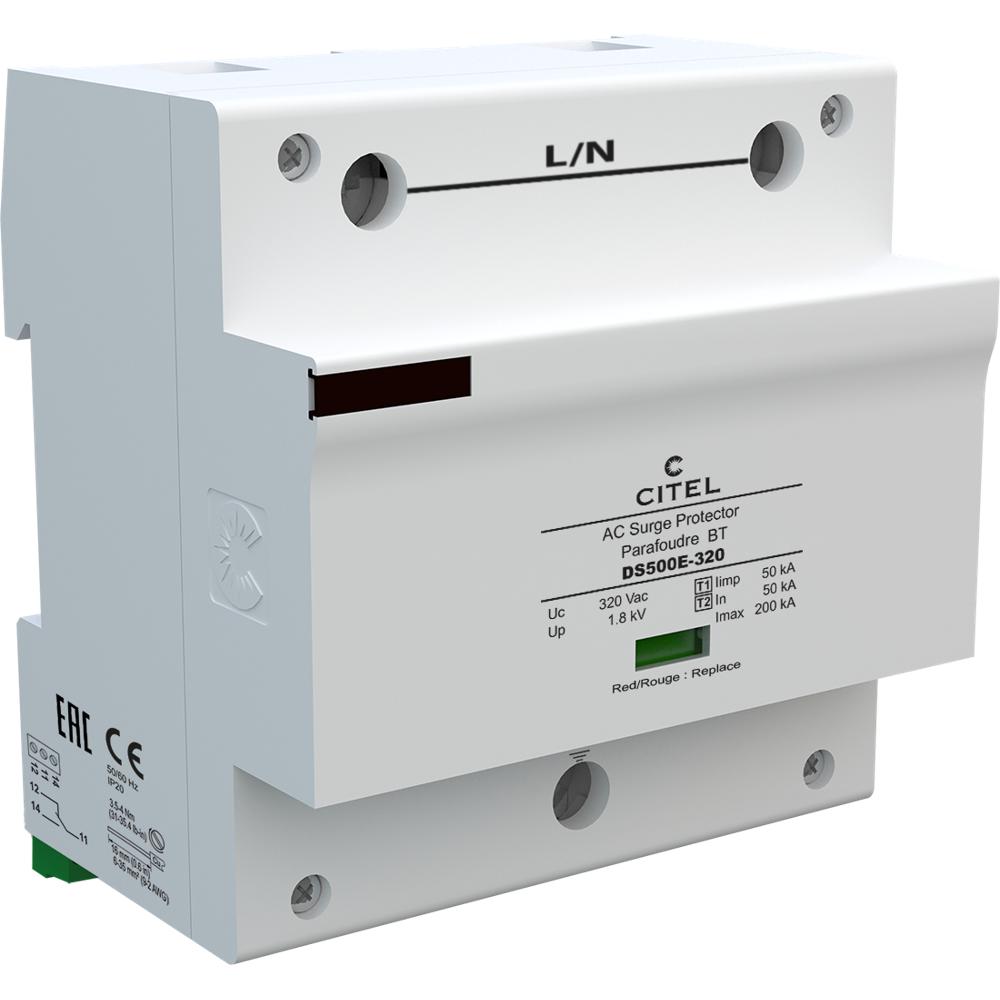

Устройство защиты от импульсных перенапряжений CITEL DS504E-320/G (артикул 64017) — это многополюсный ограничитель перенапряжений типа 1+2, предназначенный для защиты низковольтных электроустановок от прямых ударов молнии и коммутационных перенапряжений. Устройство обеспечивает надёжное отведение импульсных токов большой величины на землю, предотвращая повреждение электрооборудования и сохраняя работоспособность системы электроснабжения. Применяется в системах заземления типа TT и TNS с номинальным напряжением 230/400 В переменного тока.
УЗИП DS504E-320/G построен по схеме 3+1 (четыре полюса) и сочетает в себе функции защиты как от прямых ударов молнии (тип 1), так и от коммутационных перенапряжений (тип 2). Устройство устанавливается на вводе в здание или непосредственно в главном распределительном щите. При возникновении импульсного перенапряжения варисторы и газоразрядные элементы мгновенно срабатывают, ограничивая напряжение до безопасного уровня и отводя ток разряда на шину заземления. После срабатывания устройство автоматически восстанавливается и готово к следующему импульсу. УЗИП оснащено визуальным индикатором состояния (зелёный — норма, красный — замена) и контактом дистанционной сигнализации для интеграции в системы мониторинга. Соответствует международным стандартам NF EN 61643-11, IEC 61643-11 и UL1449 изд.4.
Области применения
- Защита вводных распределительных щитов жилых, административных и промышленных зданий
- Системы электроснабжения с заземлением типа TT и TNS
- Объекты с повышенными требованиями к защите от молниевых разрядов (больницы, дата-центры, производственные цеха)
- Защита оборудования систем автоматизации, телекоммуникаций и освещения
- Установка в зонах с высокой грозовой активностью и частыми коммутационными перегрузками
Ключевые особенности
- Тип защиты 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Схема подключения 3+1 (четыре полюса) для сетей TT и TNS
- Высокий импульсный ток Iimp = 50 кА на полюс (10/350 мкс), Itotal = 200 кА
- Визуальный индикатор состояния и дистанционная сигнализация для мониторинга
- Соответствие стандартам NF EN 61643-11, IEC 61643-11, UL1449 изд.4
Технические характеристики
- Артикул: 64017
- Производитель: CITEL
- Серия: DS500
- Тип устройства: УЗИП Тип 1 + 2 AC
- Схема подключения: 3+1 (4 полюса)
- Номинальное напряжение (UN): 230/400 В AC
- Максимальное рабочее напряжение (Uc): 320 В AC
- Импульсный ток (Iimp, 10/350 мкс): 50 кА на полюс, Itotal = 200 кА
- Максимальный разрядный ток (Imax, 8/20 мкс): 140 кА
- Номинальный разрядный ток (In): 50 кА
- Тип заземления: TT, TNS
- Индикация: визуальная + дистанционная сигнализация
- Стандарты: NF EN 61643-11, IEC 61643-11, UL1449 изд.4
