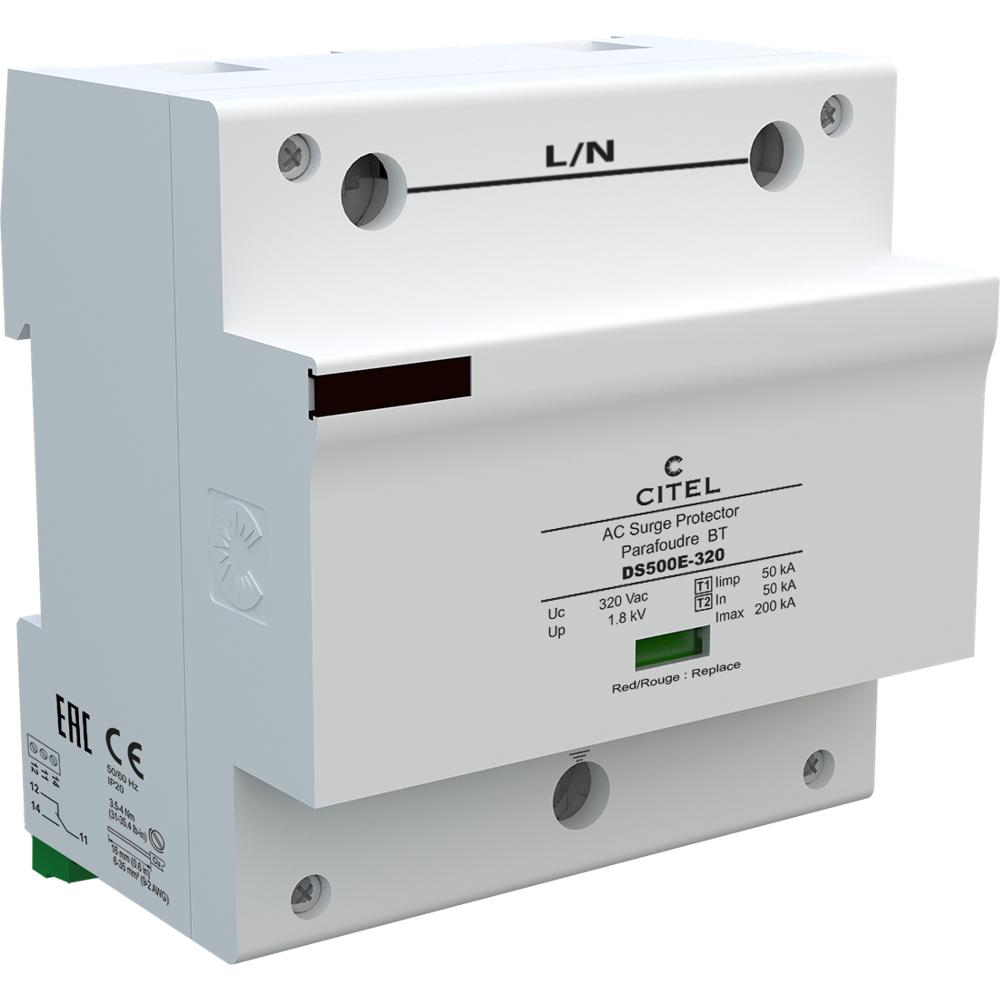

Устройство защиты от импульсных перенапряжений CITEL DS504E-320 (артикул 504320) — это многополюсный ограничитель перенапряжений типа 1+2 для трёхфазных сетей переменного тока с нейтралью. Устройство предназначено для защиты электрооборудования от прямых ударов молнии и коммутационных перенапряжений, обеспечивая надёжное отведение импульсных токов большой энергии на заземление и ограничение перенапряжений до безопасного для оборудования уровня. Применяется на вводе питания в зданиях и сооружениях, где требуется защита по первой категории (молниезащита) с одновременным выполнением функций второй категории (защита от коммутационных помех).

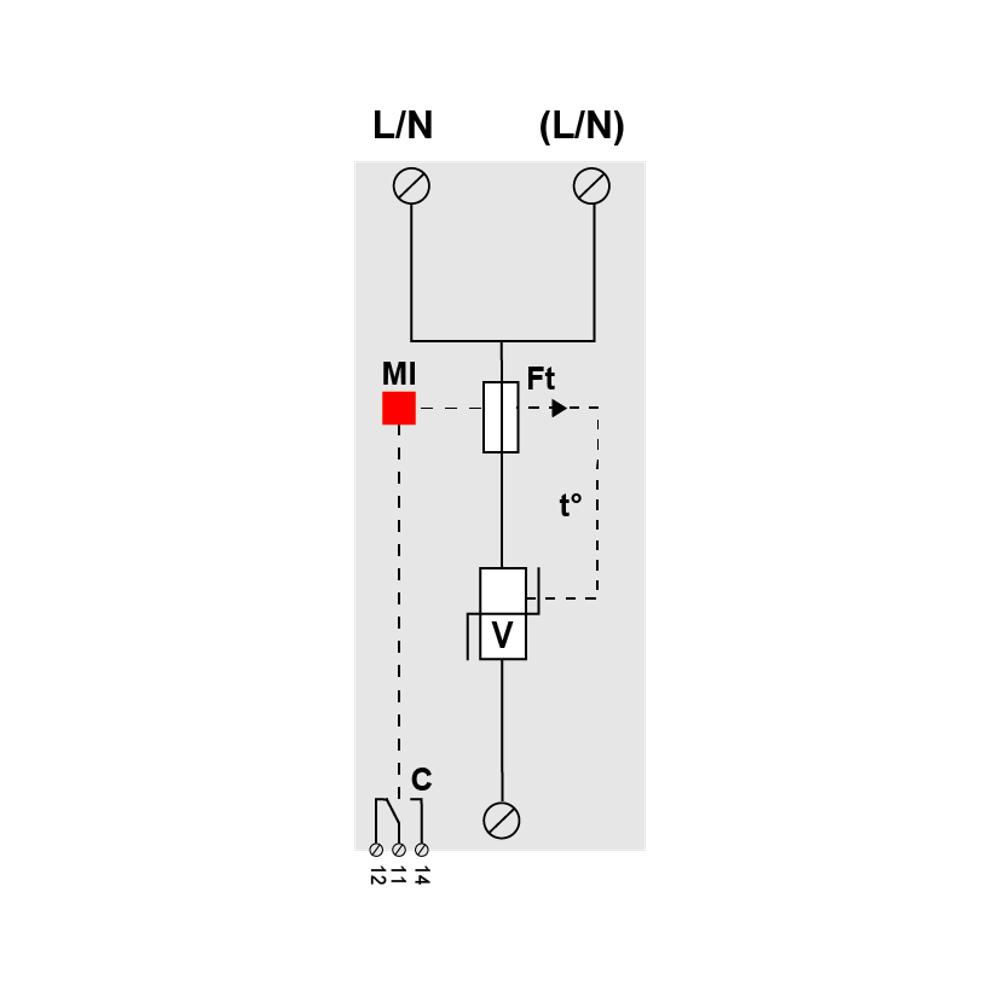

В основе работы устройства лежит высокоэнергетический варистор (технология V), который при превышении допустимого напряжения резко снижает своё сопротивление и отводит импульсный ток на шину PE. Внутренний терморазмыкатель (Ft) обеспечивает безопасное отключение варистора при его перегреве, а встроенная система термического отключения (t°) с механическим индикатором (MI) на каждый полюс сигнализирует о срабатывании защиты. УЗИП выполнено по схеме 4+0 (четыре полюса) с конфигурацией нейтрали TNS и режимом защиты MC (L/PE и N/PE). Подключение осуществляется через винтовые зажимы сечением 6–35 мм² или шину, монтаж — на симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с трёхфазными сетями 230/400 В с рабочим напряжением до 320 В AC и допускает последовательное включение с максимальным линейным током до 100 А. Для координации защиты рекомендуется использовать УЗО типа «S» или замедленного действия, а также плавкие предохранители типа gG на 500 А.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Молниезащита промышленных объектов, производственных цехов и технологического оборудования
- Защита систем электроснабжения коммерческих зданий, офисных центров и объектов инфраструктуры
- Оборудование телекоммуникационных узлов, серверных и центров обработки данных
- Защита систем освещения, отопления, вентиляции и кондиционирования (HVAC) в зданиях с воздушным вводом питания
Ключевые особенности
- Тип 1+2 по классификации IEC/EN 61643-11 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Высокие разрядные характеристики: импульсный ток Iimp до 50 кА на полюс (10/350 мкс), суммарный ток молнии Itotal до 200 кА, максимальный ток разряда Imax до 200 кА на полюс (8/20 мкс)
- Визуальная индикация состояния (механический индикатор на каждый полюс) и дистанционная сигнализация отключения через перекидной контакт
- Безопасность: внутренний терморазмыкатель, корпус из термопластика UL94 V-0, степень защиты IP20
- Соответствие международным стандартам NF EN 61643-11, IEC 61643-11 и UL1449 изд.4, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2 (по IEC 61643-11)
- Сеть: 230/400 В, 3-фазная + N, конфигурация нейтрали TNS
- Номинальное напряжение линии (Un): 230 В AC
- Макс. AC рабочее напряжение (Uc): 320 В AC
- Макс. линейный ток при последовательном включении (IL): 100 А
- Номинальный ток разряда (In, 15 × 8/20 мкс): 50 кА
- Макс. ток разряда на полюс (Imax, 8/20 мкс): 200 кА
- Импульсный ток на полюс (Iimp, 10/350 мкс): 50 кА
- Суммарный ток молнии (Itotal, 10/350 мкс): 200 кА
- Уровень защиты (Up, при In 8/20 мкс): 1,8 кВ (L/PE и N/PE); при 5 кА — 1,2 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Сопровождающий ток (If): отсутствует
- Временное перенапряжение: 335 В AC выдерживает (5 сек), 440 В AC — отключение (120 мин)
- Технология: высокоэнергетический варистор

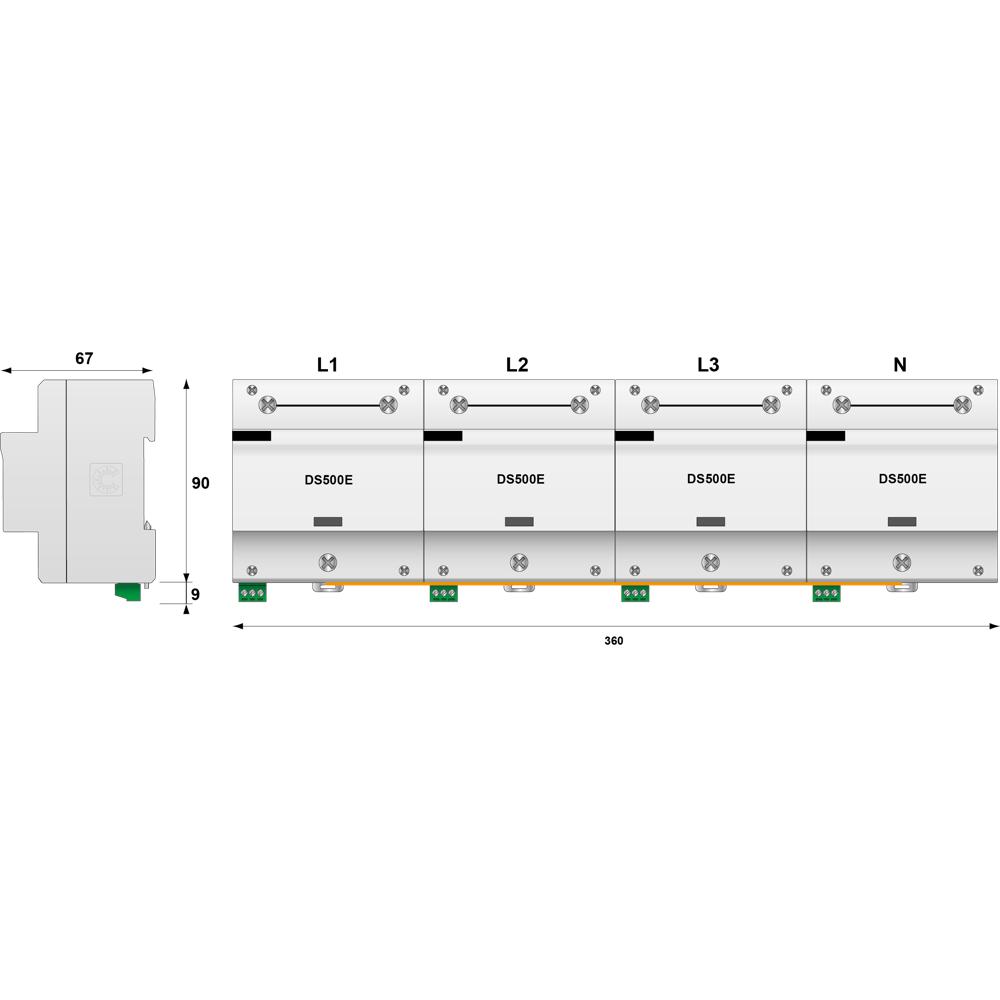

- Конфигурация УЗИП: 3-фазный, 4 полюса (схема 4+0)
- Подключение: винтовые зажимы 6–35 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Индикация: механический индикатор на каждый полюс, дистанционная сигнализация (перекидной контакт)
- Сопряжённые устройства: УЗО типа «S» или замедленное, предохранитель gG 500 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: EAC
- Артикул: 504320
