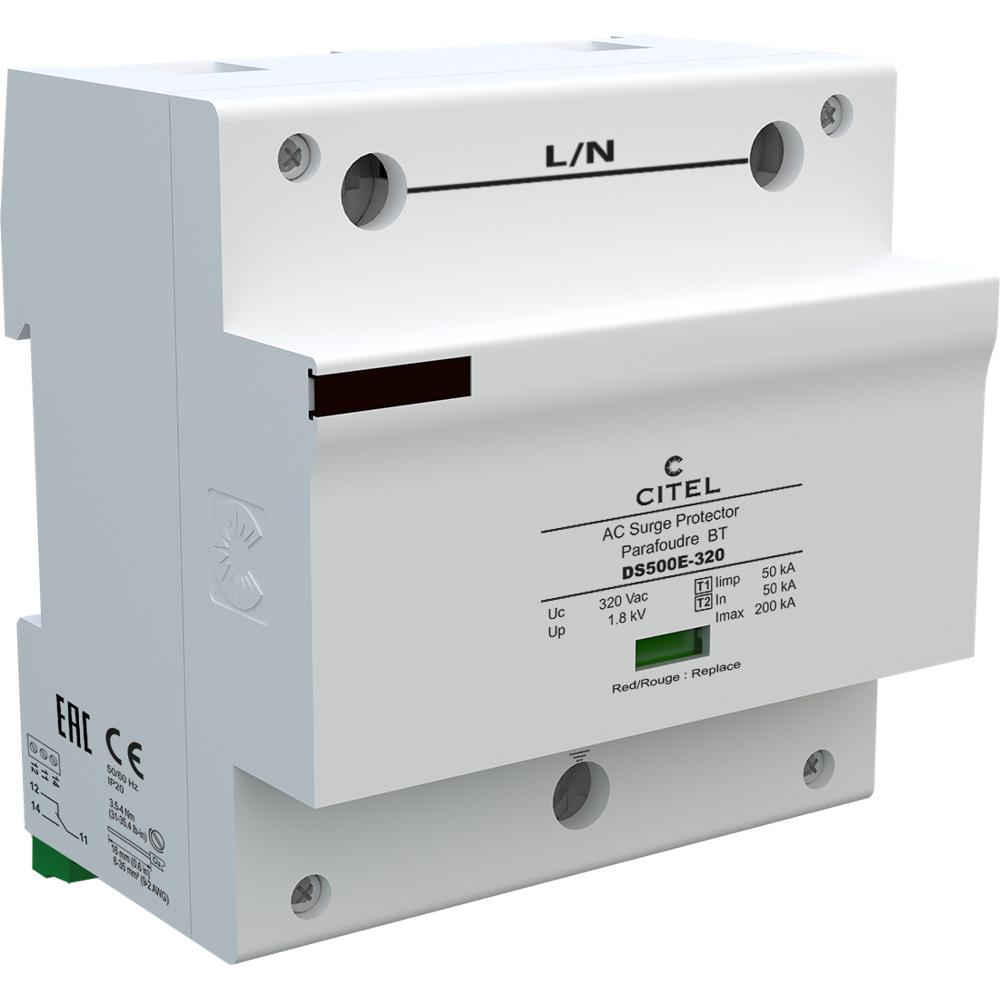

Устройство защиты от импульсных перенапряжений CITEL DS503E-320 (артикул 64023) — это трёхфазный УЗИП Тип 1+2, предназначенный для защиты электрооборудования от прямых ударов молнии и коммутационных перенапряжений в сетях переменного тока 230/400 В. Устройство обеспечивает надёжную защиту по схеме (3+0) с конфигурацией нейтрали TNC, отводя опасные импульсные токи на землю и ограничивая перенапряжения до безопасного уровня. Применяется на вводе в здание, в главных распределительных щитах и на границе зон молниезащиты, где требуется защита от мощных импульсов с энергией прямого удара молнии.

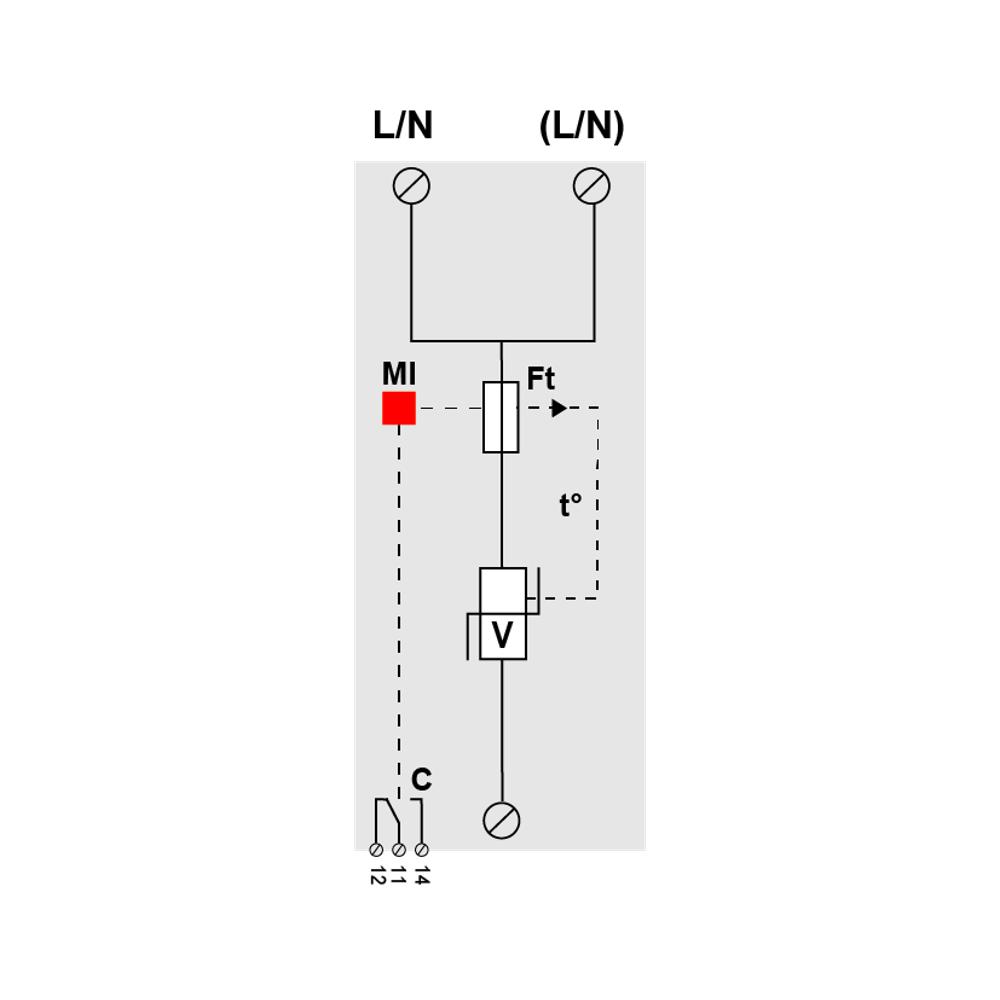

В основе работы УЗИП лежит высокоэнергетический варистор (технология Varistor), который при возникновении импульсного перенапряжения мгновенно снижает своё сопротивление и отводит ток на заземляющее устройство. Устройство оснащено внутренним терморазмыкателем (тепловым предохранителем), который срабатывает при перегреве варистора, отключая его от сети и предотвращая возгорание. Каждый полюс имеет механический индикатор состояния, а также предусмотрен выход на перекидной контакт для дистанционной сигнализации отключения. Подключение выполняется через винтовые зажимы под провод сечением 6–35 мм² или шину, монтаж — на симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями 230/400 В 3-фазного исполнения с нейтралью TNC и соответствует требованиям стандартов IEC 61643-11, EN 61643-11 и UL1449 ed.4.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) зданий и сооружений
- Системы молниезащиты промышленных объектов, коммерческих и административных зданий
- Защита электрооборудования на границе зон молниезащиты LPZ 0A–1 и LPZ 0B–1
- Объекты с воздушными линиями электропередачи и высоким риском прямых ударов молнии
- Телекоммуникационные узлы, ЦОДы, объекты энергетики и транспортной инфраструктуры
Ключевые особенности
- Тип 1+2 — защита от прямых ударов молнии и коммутационных перенапряжений
- Суммарный импульсный ток молнии Itotal = 150 кА (10/350 мкс), Iimp = 50 кА на полюс
- Максимальный ток разряда Imax = 200 кА (8/20 мкс) на полюс
- Внутреннее термоотключение с механическим индикатором состояния на каждом полюсе
- Дистанционная сигнализация отключения через перекидной контакт
- Модульный корпус из термопластика UL94 V-0, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230/400 В, 3-фазная, конфигурация нейтрали TNC
- Номинальное напряжение линии Un: 230 Vac
- Макс. AC рабочее напряжение Uc: 320 Vac
- Макс. линейный ток IL: 100 А
- Номинальный ток разряда In: 50 кА (8/20 мкс)
- Макс. ток разряда Imax: 200 кА (8/20 мкс) на полюс
- Импульсный ток на полюс Iimp: 50 кА (10/350 мкс)
- Суммарный ток молнии Itotal: 150 кА (10/350 мкс)
- Уровень защиты Up L/PE при In: 1,8 кВ
- Остаточное напряжение Up-5kA: 1,2 кВ при 5 кА (8/20 мкс)
- Допустимый ток короткого замыкания Isccr: 50 000 А
- Удельная энергия на полюс W/R: 156 кДж/Ом
- Сопровождающий ток If: отсутствует
- Временное перенапряжение UT: 580 В AC (5 сек, выдерживает), 440 В AC (120 мин, отключение)
- Технология: варистор
- Конфигурация подключения: L/PE, режим защиты MC
- Подсоединение к сети: винтовой зажим 6–35 мм² / шина

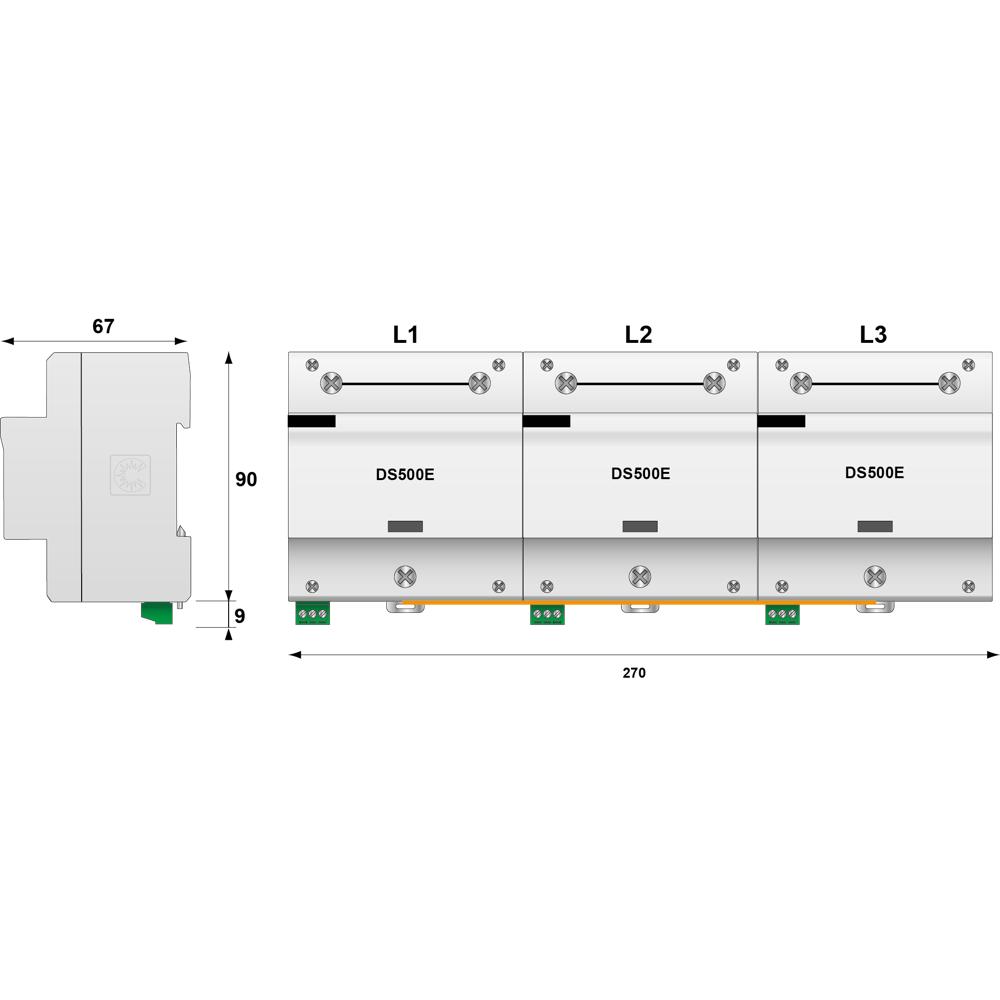

- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Индикация: 1 механический индикатор на полюс
- Дистанционная сигнализация: выход на перекидной контакт
- Сопряжённые устройства: терморазмыкатель внутренний, УЗО типа «S» или замедленное, предохранитель gG 500 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 ed.4
- Сертификация: EAC
- Артикул: 64023
