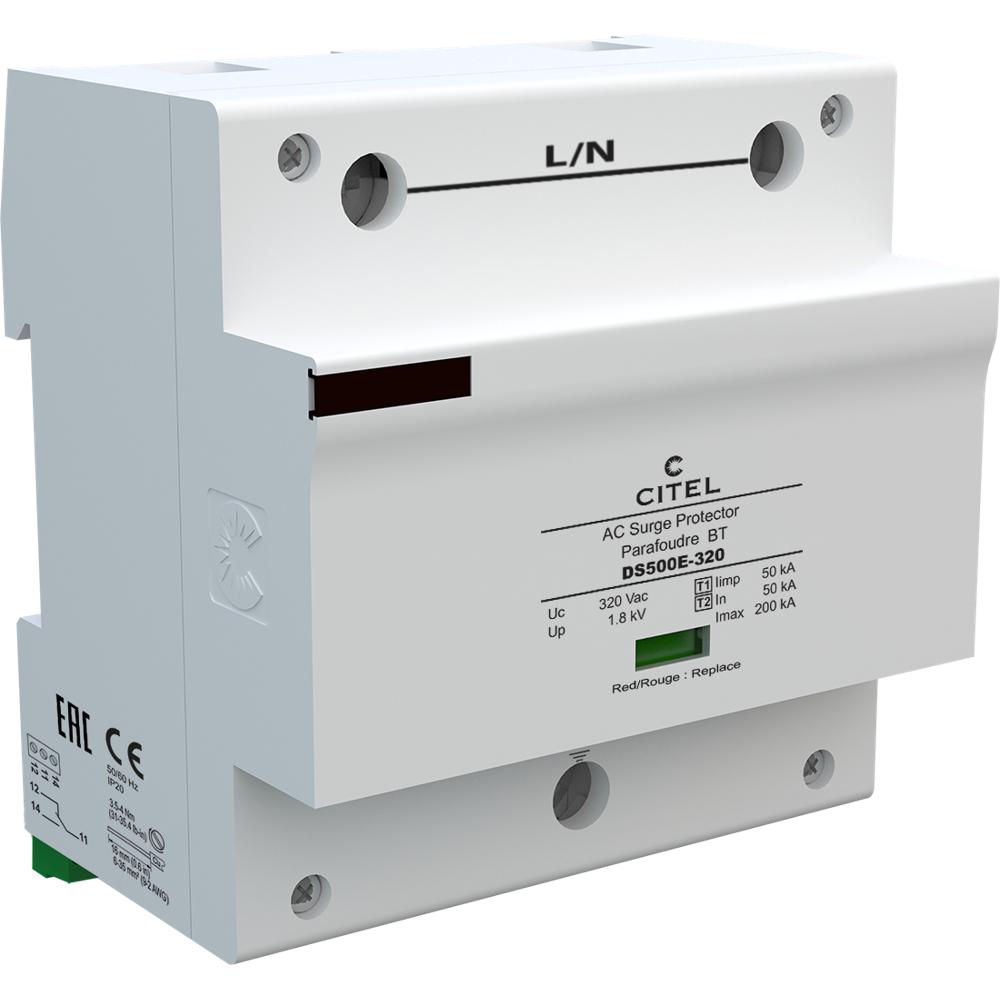

Устройство защиты от импульсных перенапряжений CITEL DS502E-320/G (артикул 64026) — это высокоэффективное многоразовое устройство защиты Тип 1+2, предназначенное для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство обеспечивает надежную защиту электрооборудования, распределительных щитов и линий электропередачи, предотвращая выход из строя чувствительной электроники и силового оборудования.
УЗИП DS502E-320/G использует комбинированную технологию защиты на основе высокоэнергетических варисторов и специальной газовой трубки, что позволяет эффективно ограничивать перенапряжения как в режиме L/N, так и в режиме N/PE. Устройство устанавливается на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети с помощью винтовых зажимов сечением 6–35 мм² или шины. Устройство совместимо с сетями типа TT и TN с номинальным напряжением 230 В переменного тока и максимальным рабочим напряжением 320 В переменного тока. Внутренний терморазмыкатель обеспечивает безопасное отключение при перегреве, а встроенный механический индикатор и выход на перекидной контакт позволяют осуществлять визуальный и дистанционный контроль состояния устройства.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий
- Защита систем электроснабжения с воздушным вводом линий электропередачи
- Защита телекоммуникационного и серверного оборудования, чувствительного к импульсным помехам
- Защита систем автоматизации, управления и диспетчеризации на промышленных объектах
- Защита оборудования в зонах с повышенной грозовой активностью и частыми коммутационными переключениями
Ключевые особенности
- Тип защиты 1+2 по классификации IEC 61643-11 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Высокий суммарный импульсный ток молнии Iimp total = 100 кА (10/350 мкс) и максимальный ток разряда Imax = 200 кА (8/20 мкс)
- Встроенный механический индикатор отключения на каждый полюс и выход на перекидной контакт для дистанционной сигнализации
- Внутренний терморазмыкатель для безопасного отключения при перегреве
- Соответствие стандартам NF EN 61643-11, IEC 61643-11, UL1449 изд.4, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2 (по IEC 61643-11)
- Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 230 В переменного тока
- Макс. AC рабочее напряжение (Uc): 320 В переменного тока
- Макс. линейный ток (IL): 100 А
- Номинальный ток разряда (In): 50 кА (15 x 8/20 мкс)
- Макс. ток разряда (Imax): 200 кА (8/20 мкс на полюс)
- Импульсный ток на полюс (Iimp): 50 кА (10/350 мкс)
- Суммарный ток молнии (Itotal): 100 кА (10/350 мкс)
- Уровень защиты L/N (Up): 1.8 кВ при In (8/20 мкс)
- Остаточное напряжение L/N при 5 кА: 1.2 кВ (8/20 мкс)
- Уровень защиты N/PE при 5 кА: 1.2 кВ (8/20 мкс)
- Допустимый ток короткого замыкания (Isccr): 50 000 А

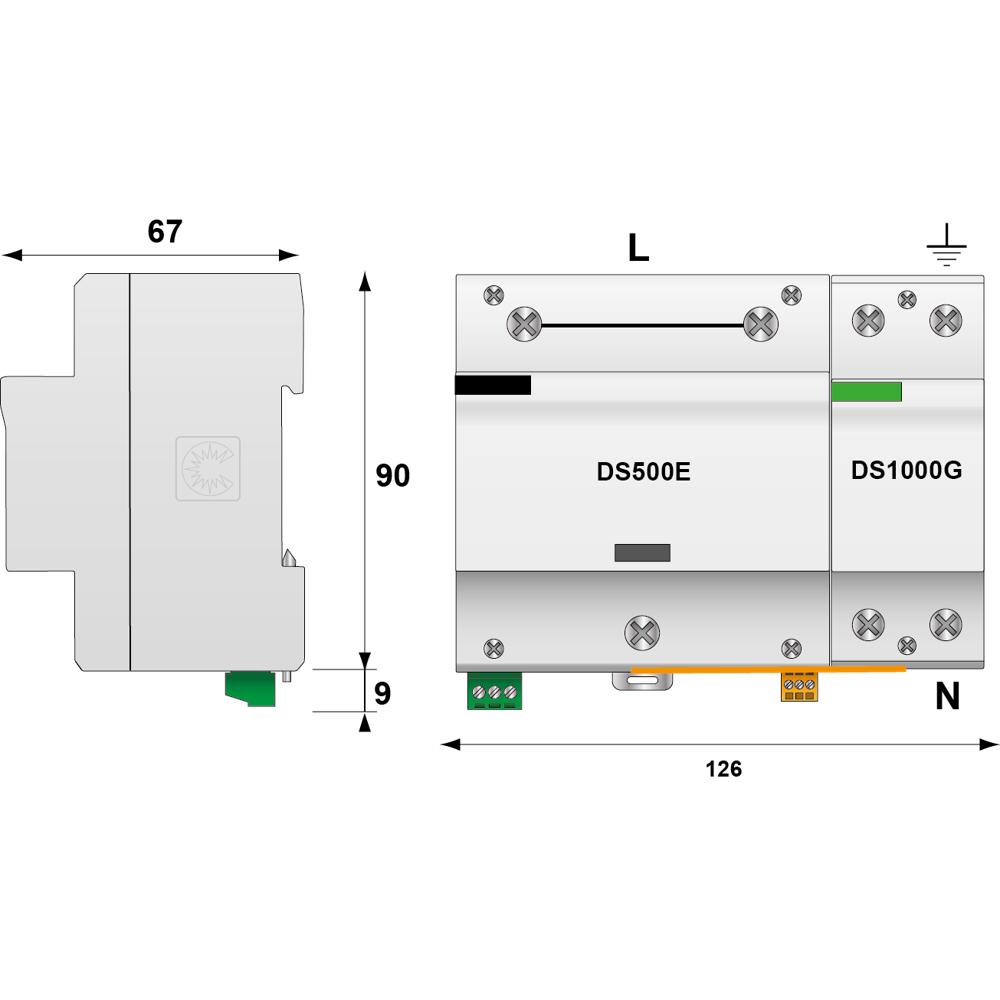

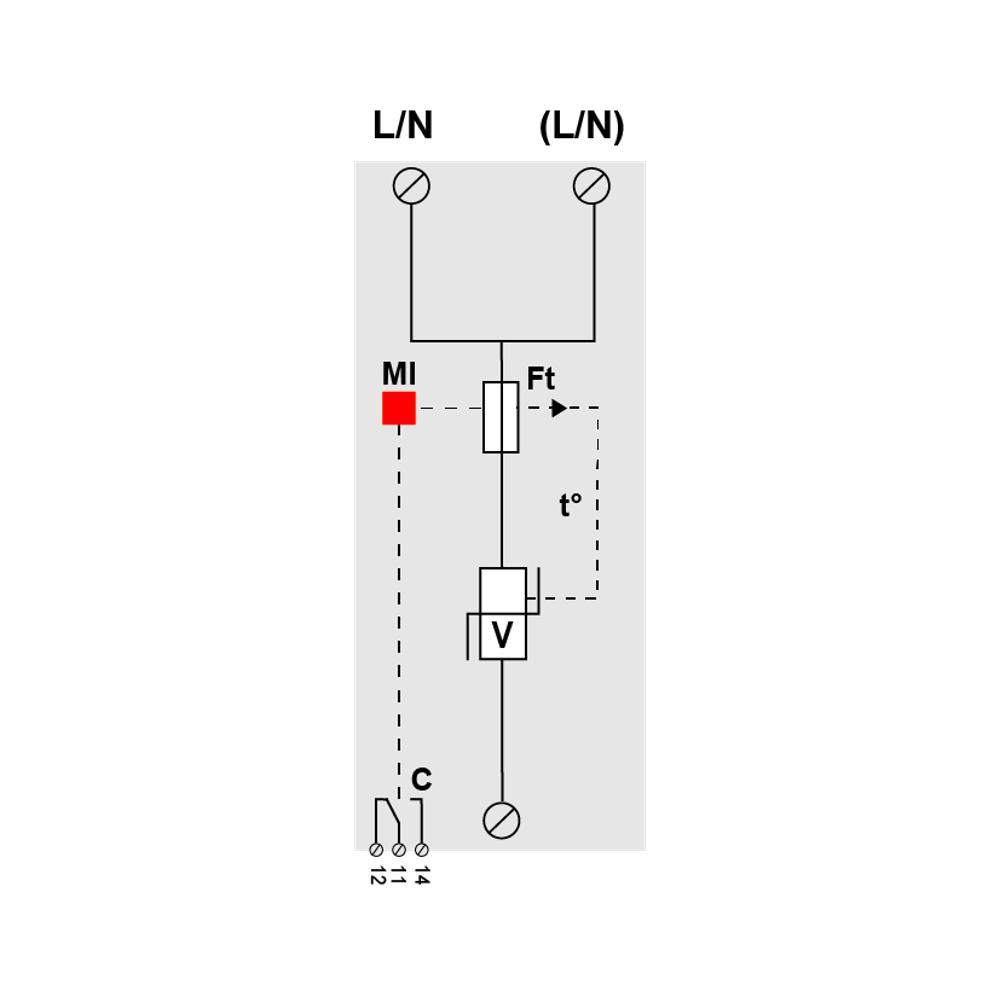

- Технология: варистор + газовая трубка
- Подсоединение к сети: винтовой зажим 6–35 мм² / шина
- Формат: однополюсный модульный корпус
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: -40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор на полюс
- Дистанционная сигнализация: выход на перекидной контакт
- Сопряженные устройства отключения: терморазмыкатель внутренний, УЗО типа «S» или замедленный, плавкий предохранитель gG — 500 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4
- Сертификация: EAC
- Артикул: 64026
