Устройство защиты от импульсных перенапряжений CITEL DS502E-320 (артикул 64029) — это высокоэффективный ограничитель перенапряжений типа 1+2, предназначенный для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство обеспечивает надежную защиту электрооборудования, чувствительной электроники и систем автоматизации от выхода из строя и повреждений, связанных с кратковременными скачками напряжения.

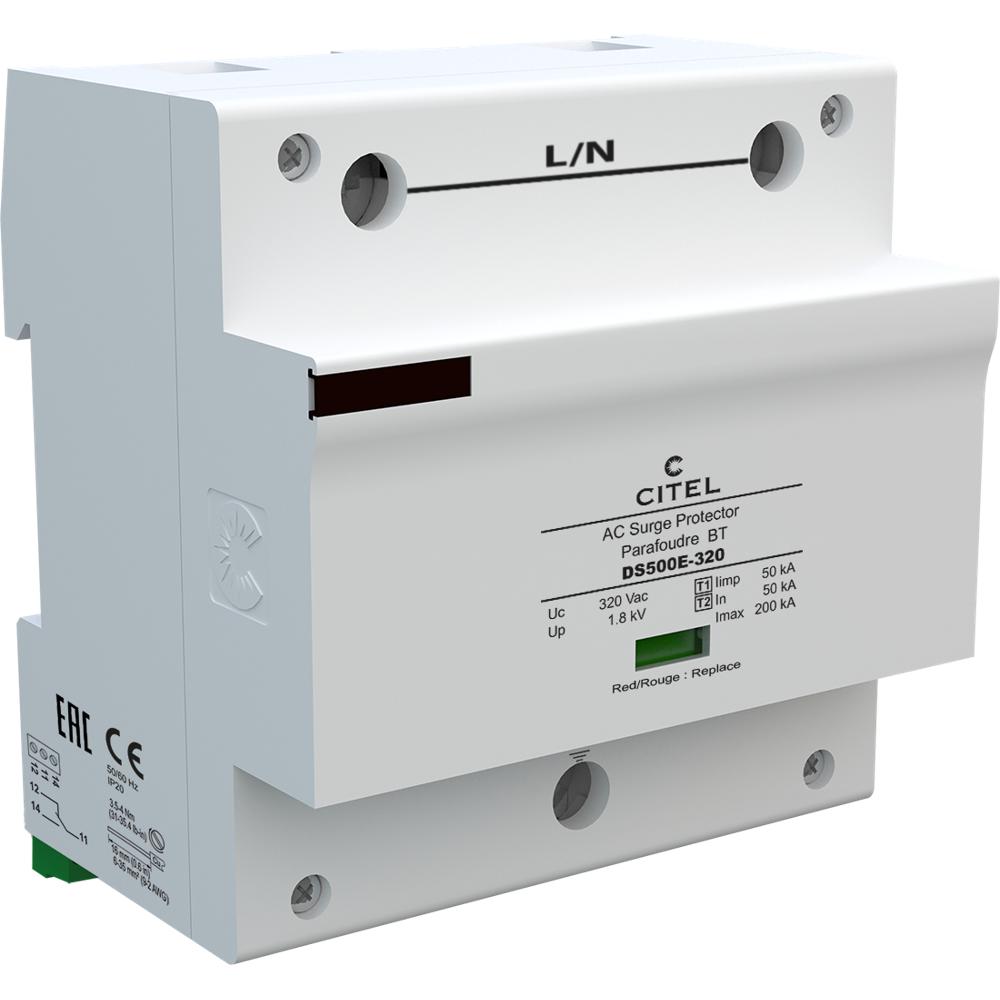

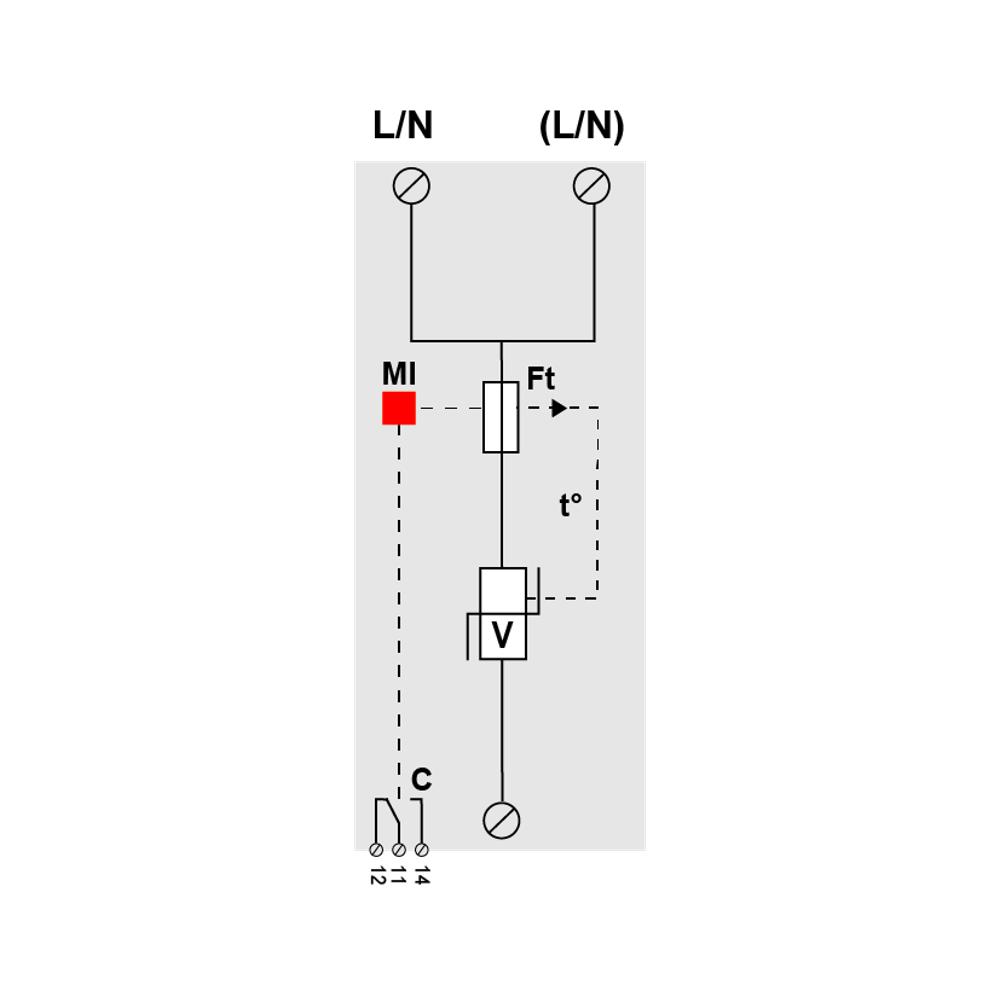

В основе работы УЗИП CITEL DS502E-320 лежит технология высокоэнергетических варисторов, которые мгновенно реагируют на превышение допустимого уровня напряжения и отводят избыточную энергию в заземляющий контур. Устройство выполнено в однополюсном модульном корпусе и монтируется на стандартную DIN-рейку 35 мм (EN 60715), что обеспечивает удобство установки в распределительных щитах. Подключение осуществляется через винтовые зажимы сечением 6–35 мм² или шину, конфигурация подключения — L/PE и N/PE, что соответствует системе заземления TN. Устройство совместимо с сетями 230 В переменного тока и имеет максимальное рабочее напряжение 320 В AC. Встроенный терморазмыкатель и механический индикатор отключения на каждом полюсе позволяют визуально контролировать состояние устройства, а выход на перекидной контакт обеспечивает дистанционную сигнализацию о срабатывании. УЗИП соответствует требованиям международных стандартов IEC 61643-11, EN 61643-11 и UL1449 издание 4, а также имеет сертификацию EAC.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от прямых ударов молнии и коммутационных перенапряжений
- Обеспечение безопасности электрооборудования в системах электроснабжения с заземлением TN
- Защита чувствительной электроники, систем автоматизации, телекоммуникационного и компьютерного оборудования
- Применение в составе комплексных систем молниезащиты и заземления объектов различного назначения
- Использование в качестве первой ступени защиты в многоуровневых схемах ограничения перенапряжений
Ключевые особенности
- Тип УЗИП 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Высокий суммарный импульсный ток молнии Iimp total: 100 кА (10/350 мкс) и максимальный ток разряда Imax: 200 кА (8/20 мкс)
- Встроенный механический индикатор отключения на полюс и дистанционная сигнализация через перекидной контакт
- Терморазмыкатель внутреннего исполнения для безопасного отключения при перегреве
- Соответствие международным стандартам NF EN 61643-11, IEC 61643-11, UL1449 изд.4, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2 (по IEC)
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 230 В AC
- Макс. AC рабочее напряжение (Uc): 320 В AC
- Номинальный ток разряда (In): 50 кА (15 x 8/20 мкс импульсов)
- Макс. ток разряда (Imax): 200 кА (8/20 мкс на полюс)
- Импульсный ток на полюс (Iimp): 50 кА (10/350 мкс)
- Суммарный ток молнии (Itotal): 100 кА (10/350 мкс)
- Уровень защиты L/PE (Up): 1,8 кВ при In (8/20 мкс)
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Подключение: винтовые зажимы 6–35 мм² / шина

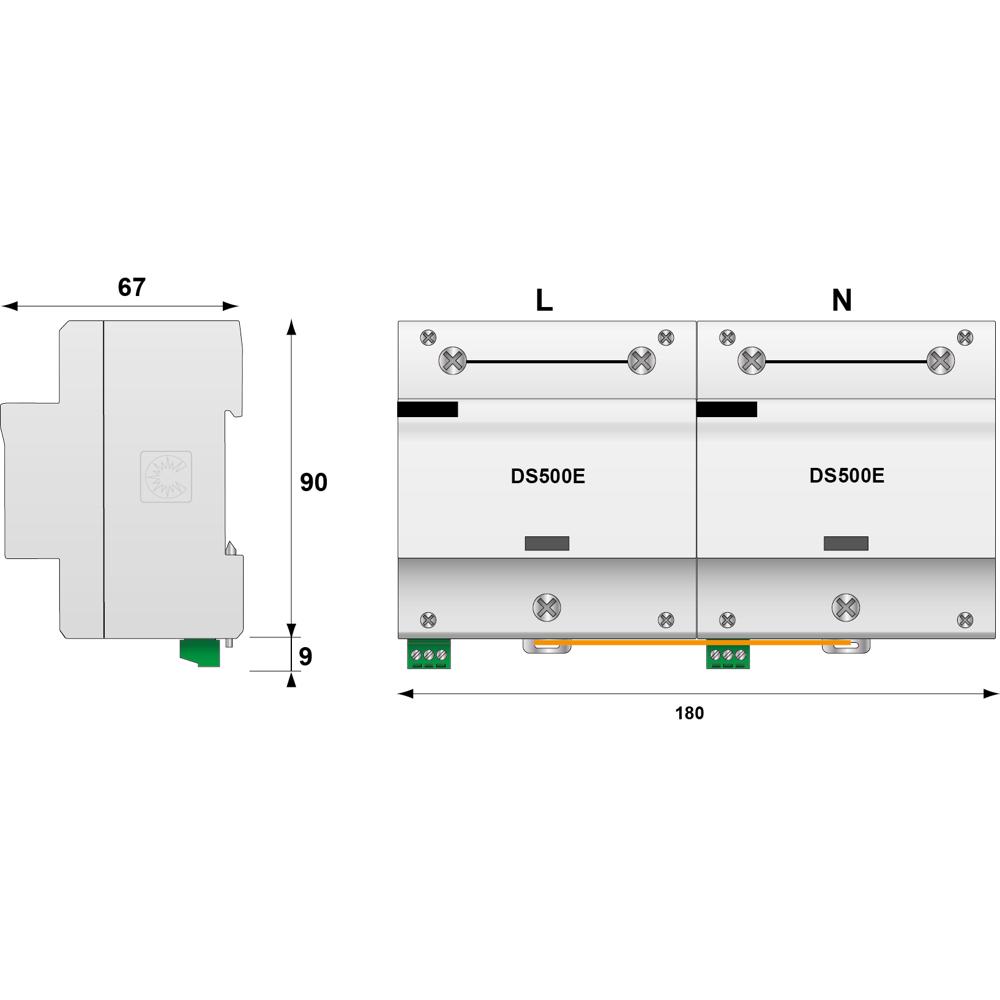

- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94 V-0
- Сопряженные устройства: предохранитель gG 500 A, УЗО типа 'S' или замедленного действия
