УЗИП переменного тока серии DS

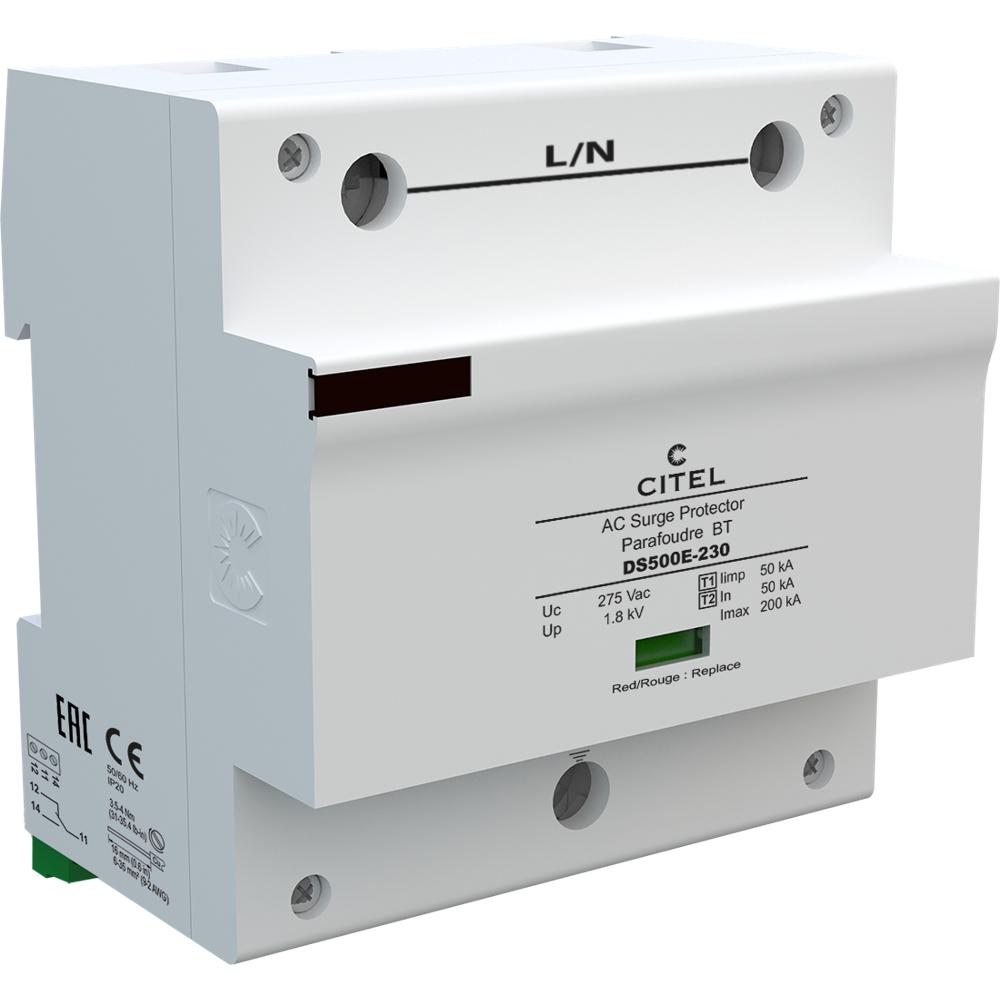

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS502E-230 (64030)

Не знаете, какая модель подходит?

Артикул: 64030
Цена товара:
70 220 ₽
Общая цена:
70 220 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП Тип 1+2 для однофазных сетей 230В TN. Защита от прямых ударов молнии и коммутационных перенапряжений: Iimp 50кА (10/350), Imax 200кА (8/20), Itotal 100кА. Уровень защиты 1,8кВ. Индикация срабатывания и перекидной контакт. Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS502E-230 (артикул 64030) серии DS500 — это высокоэффективное многополюсное устройство защиты типа 1+2, предназначенное для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и другими переходными явлениями. Устройство обеспечивает надежную защиту электрооборудования и электронных систем от разрушительного воздействия сверхтоков и перенапряжений, отводя избыточную энергию в заземляющий контур и ограничивая уровень напряжения до безопасных значений.

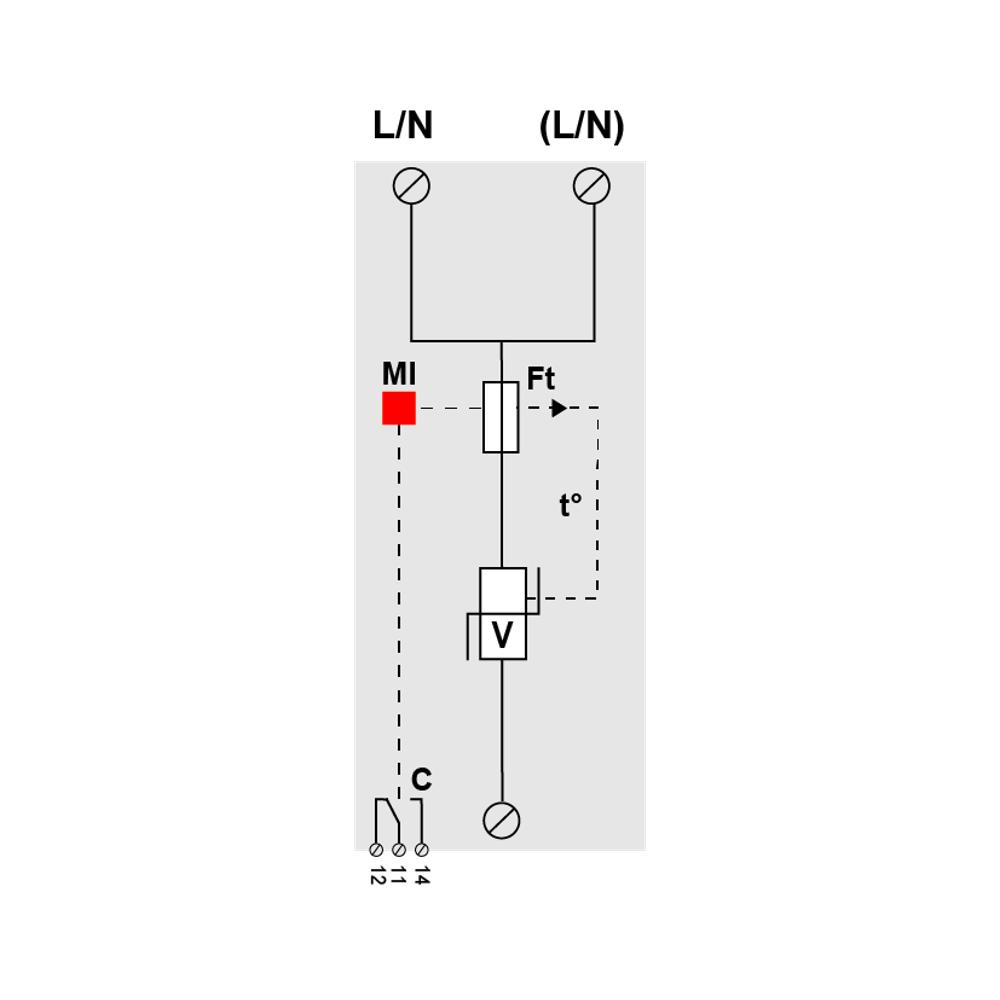

В основе работы УЗИП CITEL DS502E-230 лежит технология высокоэнергетического варисторного ограничителя, который мгновенно реагирует на превышение допустимого напряжения и шунтирует опасный импульс на землю. Устройство выполнено в однополюсном модульном корпусе и устанавливается на симметричную DIN-рейку 35 мм (EN 60715), что обеспечивает простой монтаж в распределительных щитах. Подключение осуществляется через винтовые зажимы сечением 6–35 мм² или шину, конфигурация подключения — L/PE и N/PE, что соответствует системе заземления TN. Устройство оснащено встроенным терморазмыкателем, механическим индикатором отключения на каждом полюсе и выходом на перекидной контакт для дистанционной сигнализации о срабатывании. УЗИП совместимо с УЗО типа «S» или замедленного действия, а также с плавкими предохранителями типа gG на 500 А. Соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 издание 4, имеет сертификацию EAC.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов жилых, коммерческих и промышленных зданий
  • Защита систем электроснабжения объектов с воздушным вводом линий электропередачи, подверженных прямым ударам молнии
  • Защита ответственного электрооборудования: серверных, систем связи, АСУ ТП, медицинского и лабораторного оборудования
  • Применение в составе комплексных систем молниезащиты и заземления в качестве первой ступени защиты (Тип 1+2)
  • Защита однофазных сетей 230 В систем заземления TN в промышленных и гражданских объектах

Ключевые особенности

  • Комбинированная защита Тип 1+2 — от прямых ударов молнии и коммутационных перенапряжений
  • Высокий суммарный импульсный ток молнии Itotal до 100 кА (10/350 мкс) и максимальный ток разряда Imax до 200 кА (8/20 мкс)
  • Визуальная индикация состояния (механический индикатор на полюс) и дистанционная сигнализация через перекидной контакт
  • Встроенная система термического отключения и тепловой предохранитель для безопасной работы
  • Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, сертификация EAC

Технические характеристики

  • Тип УЗИП (по IEC): 1+2
  • Сеть: 230 В однофазная, конфигурация нейтрали TN
  • Номинальное напряжение линии Un: 230 В AC
  • Макс. AC рабочее напряжение Uc: 255 В AC
  • Номинальный ток разряда In (15 × 8/20 мкс): 50 кА
  • Макс. ток разряда Imax (8/20 мкс на полюс): 200 кА
  • Импульсный ток на полюс Iimp (10/350 мкс): 50 кА
  • Суммарный ток молнии Itotal (10/350 мкс): 100 кА
  • Уровень защиты Up (L/PE и N/PE при In): 1,8 кВ
  • Допустимый ток короткого замыкания Isccr: 50 000 А
  • Рабочая температура: от −40 до +85 °C
  • Степень защиты: IP20, материал корпуса — термопластик UL94 V-0

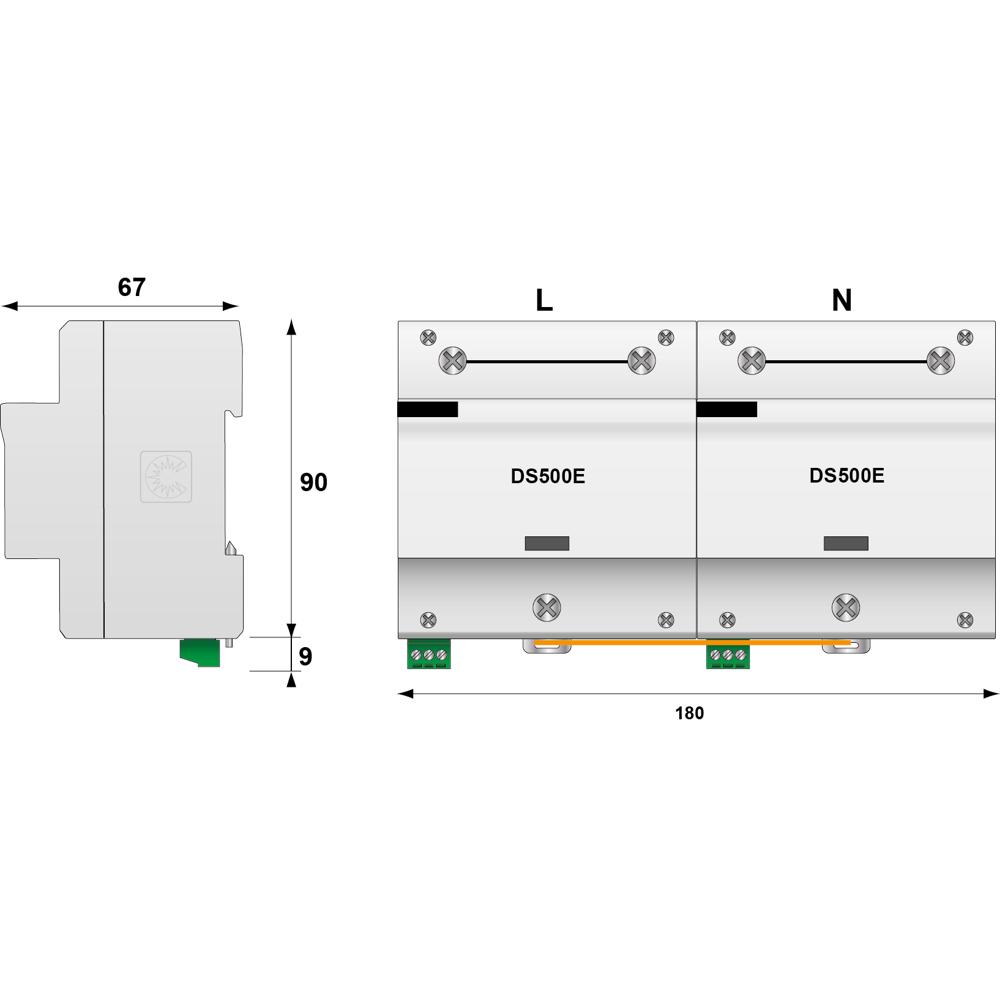

  • Монтаж: DIN-рейка 35 мм (EN 60715), подключение: винтовые зажимы 6–35 мм² / шина
  • Сопряженные устройства: УЗО типа «S» или замедленное, предохранитель gG — 500 А

Характеристики

Электрические характеристики
Тип УЗИП 1+2
Тип напряжения AC
Схема УЗИП 1P (1+0)
Система заземления TN
Uc AC, макс. рабочее напр., В 255
Iimp(10/350), имп. ток на полюс, кА 50
In(8/20), номин. ток разряда, кА 50
Imax(8/20), макс. ток разряда, кА 200
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация да
Стандарты
Производитель CITEL
