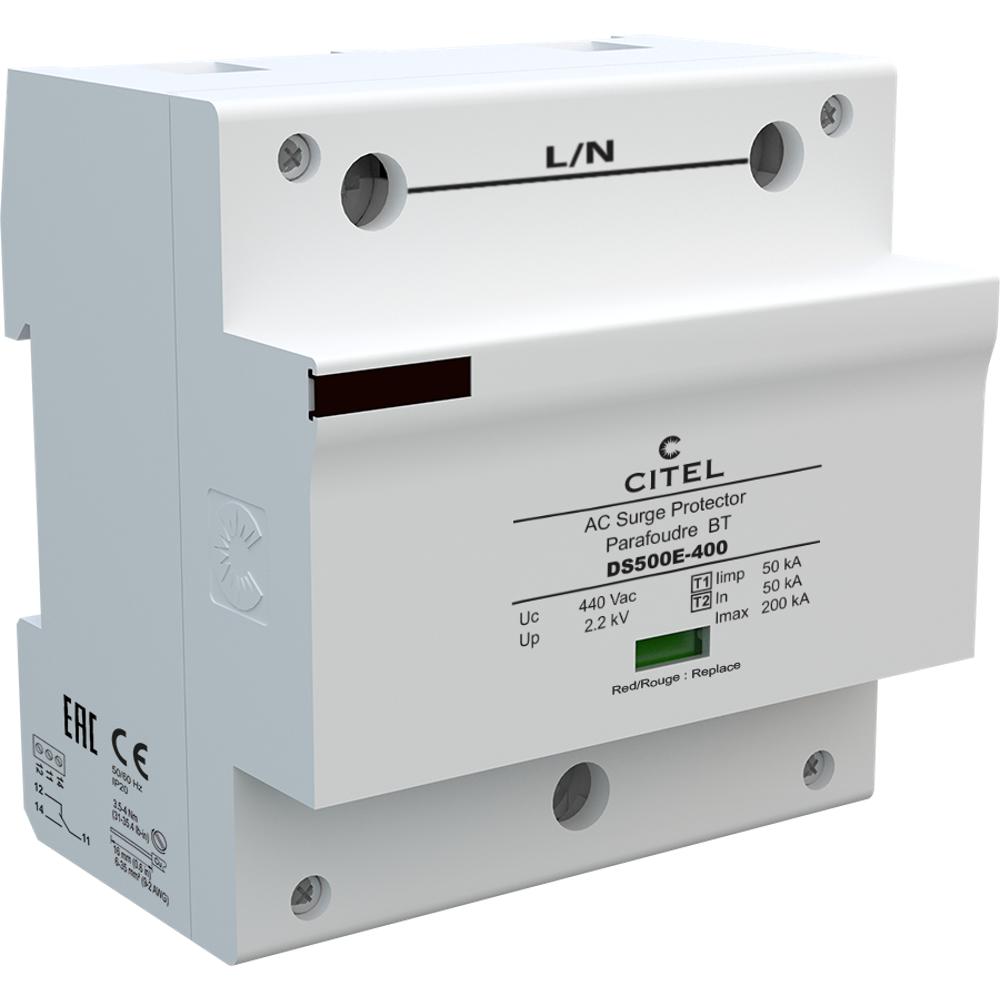

Устройство защиты от импульсных перенапряжений CITEL DS500E-400 (артикул 3964) — это однополюсное УЗИП типа 1+2, предназначенное для защиты однофазных и трёхфазных сетей переменного тока от прямых ударов молнии и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов или переключений в сети, и применяется на вводе в здание или в главном распределительном щите.
В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение импульсных перенапряжений. УЗИП соответствует требованиям стандартов IEC 61643-11 и EN 61643-11, имеет сертификацию EAC. Устройство монтируется на симметричную DIN-рейку 35 мм (EN60715) и подключается по схеме L/N и L/PE с помощью винтовых зажимов сечением 6–35 мм². DS500E-400 совместим с сетями 230/400 В и выдерживает временные перенапряжения до 580 В (5 сек.) и до 770 В (120 мин.). Устройство оснащено внутренним терморазмыкателем, механическим индикатором состояния и выходом на перекидной контакт для дистанционной сигнализации. Для корректной работы рекомендуется использовать УЗО типа «S» или замедленного действия, а также плавкий предохранитель типа gG на 500 А.
Области применения
- Защита вводов электроустановок зданий и сооружений от прямых ударов молнии и коммутационных перенапряжений
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, коммерческих и промышленных объектов
- Системы электроснабжения с заземлённой нейтралью (системы TN-S, TN-C-S, TT) и изолированной нейтралью (IT)
- Защита ответственного электрооборудования: систем автоматизации, телекоммуникационного и компьютерного оборудования, систем безопасности
- Объекты с повышенными требованиями к надёжности электроснабжения: больницы, дата-центры, промышленные предприятия, объекты связи
Ключевые особенности
- Тип УЗИП 1+2 — комбинированная защита от прямых ударов молнии и коммутационных перенапряжений
- Высокий импульсный ток Iimp 50 кА на полюс (10/350 мкс) и максимальный ток разряда Imax 200 кА (8/20 мкс)

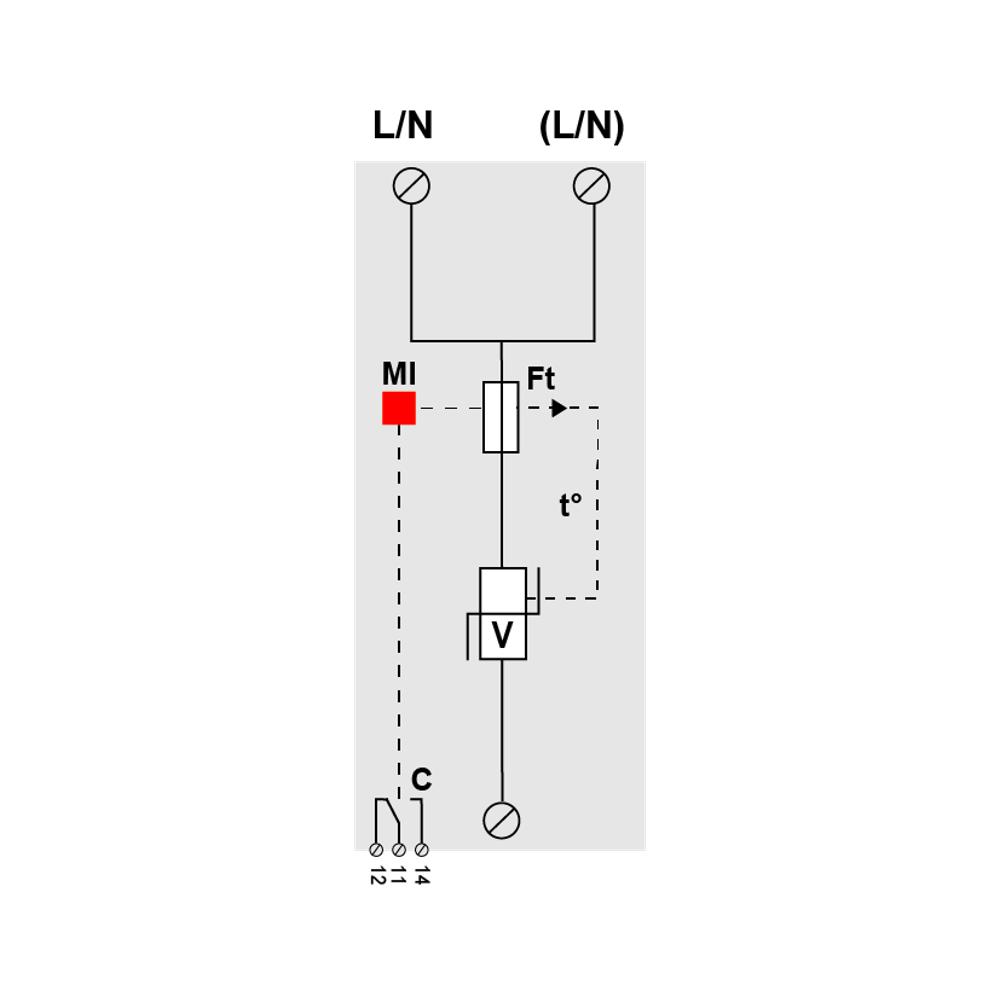

- Внутренний терморазмыкатель с механическим индикатором состояния и дистанционной сигнализацией (перекидной контакт)

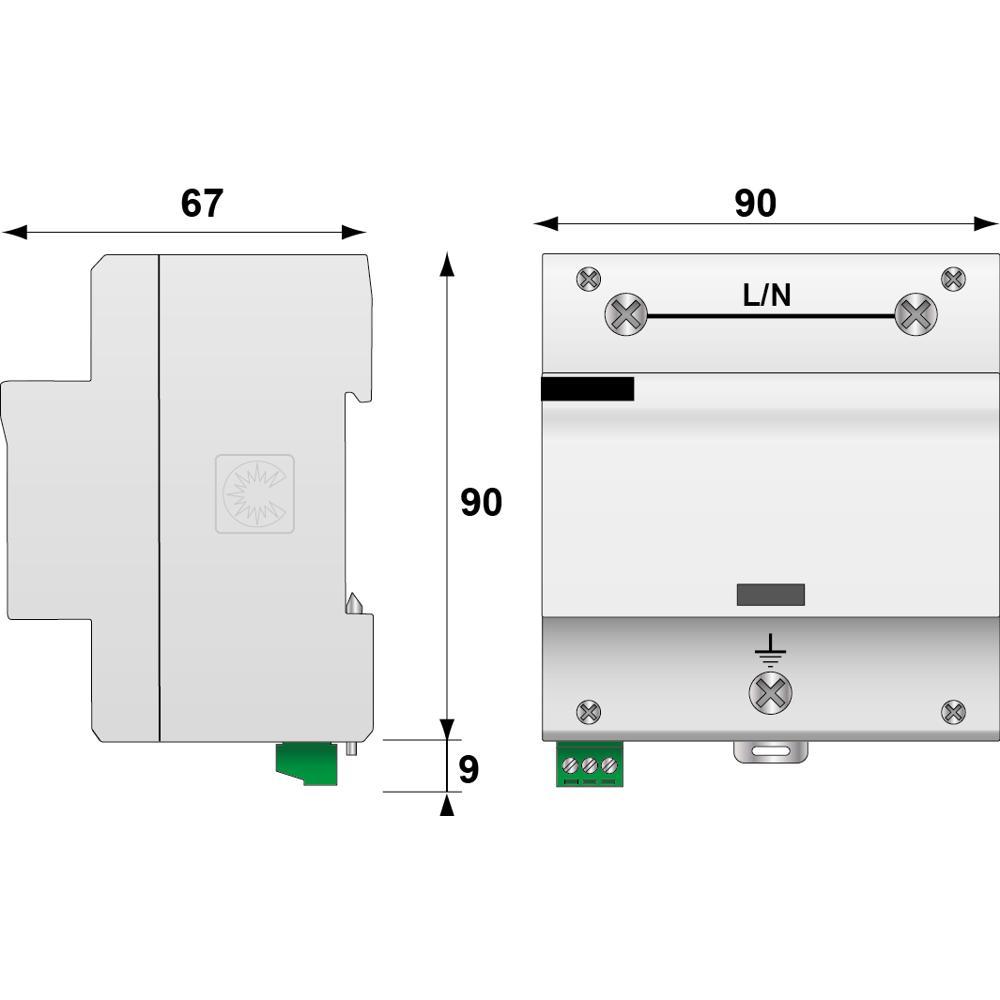

- Однополюсный модульный корпус для монтажа на DIN-рейку 35 мм, компактное исполнение
- Соответствие международным стандартам IEC 61643-11 и EN 61643-11, сертификация EAC
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230/400 В
- Номинальное напряжение линии (Un): 400 В AC
- Макс. AC рабочее напряжение L-N (Uc): 440 В AC
- Временное перенапряжение — 5 сек. (UT): 580 В AC выдерживает
- Временное перенапряжение — 120 мин. (UT): 770 В AC выдерживает
- Номинальный ток разряда (In): 50 кА
- Макс. ток разряда (Imax): 200 кА
- Импульсный ток на полюс (Iimp): 50 кА (10/350 мкс)
- Уровень защиты (Up): 2,2 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 А
- Конфигурация подключения: L/N и L/PE
- Технология: варистор
- Подсоединение к сети: винтовые зажимы 6–35 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Дистанционная сигнализация: выход на перекидной контакт
- Сопряжённые устройства: УЗО типа «S» или замедленное, предохранитель gG 500 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11
- Сертификация: EAC
- Артикул: 3964
