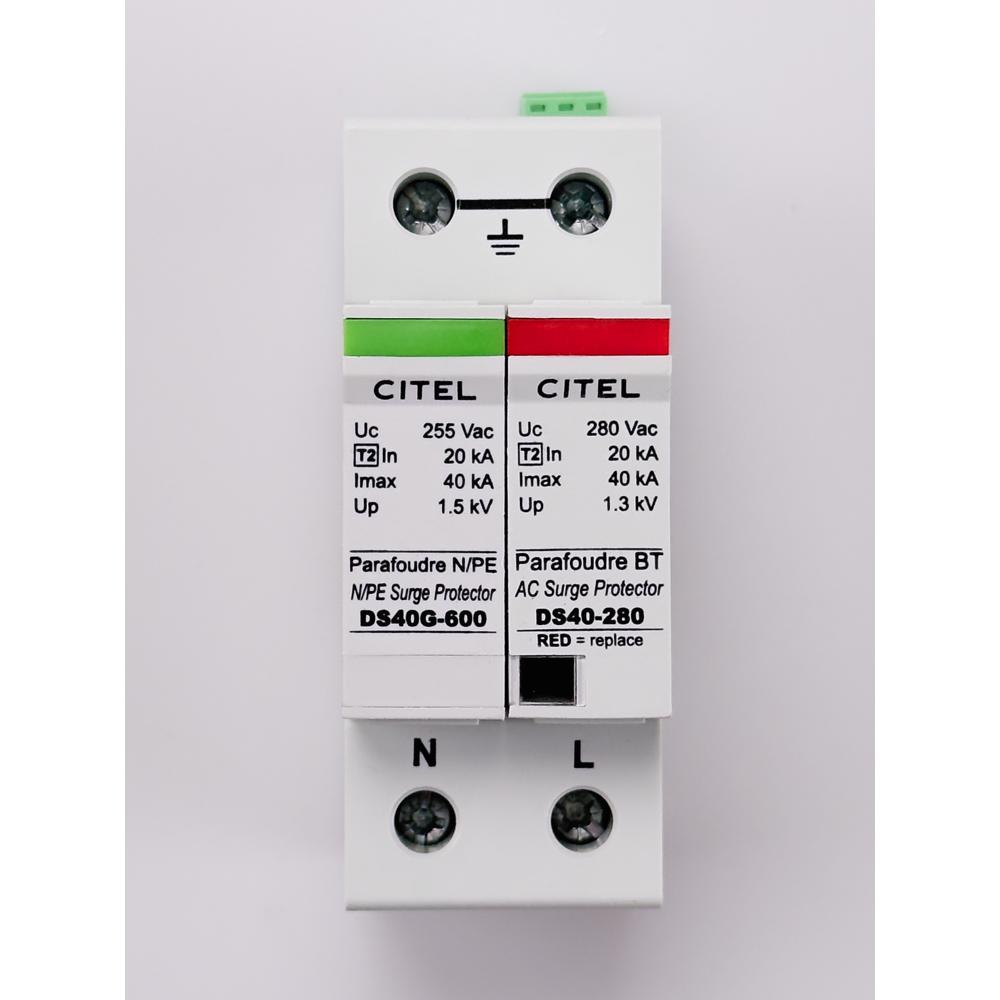

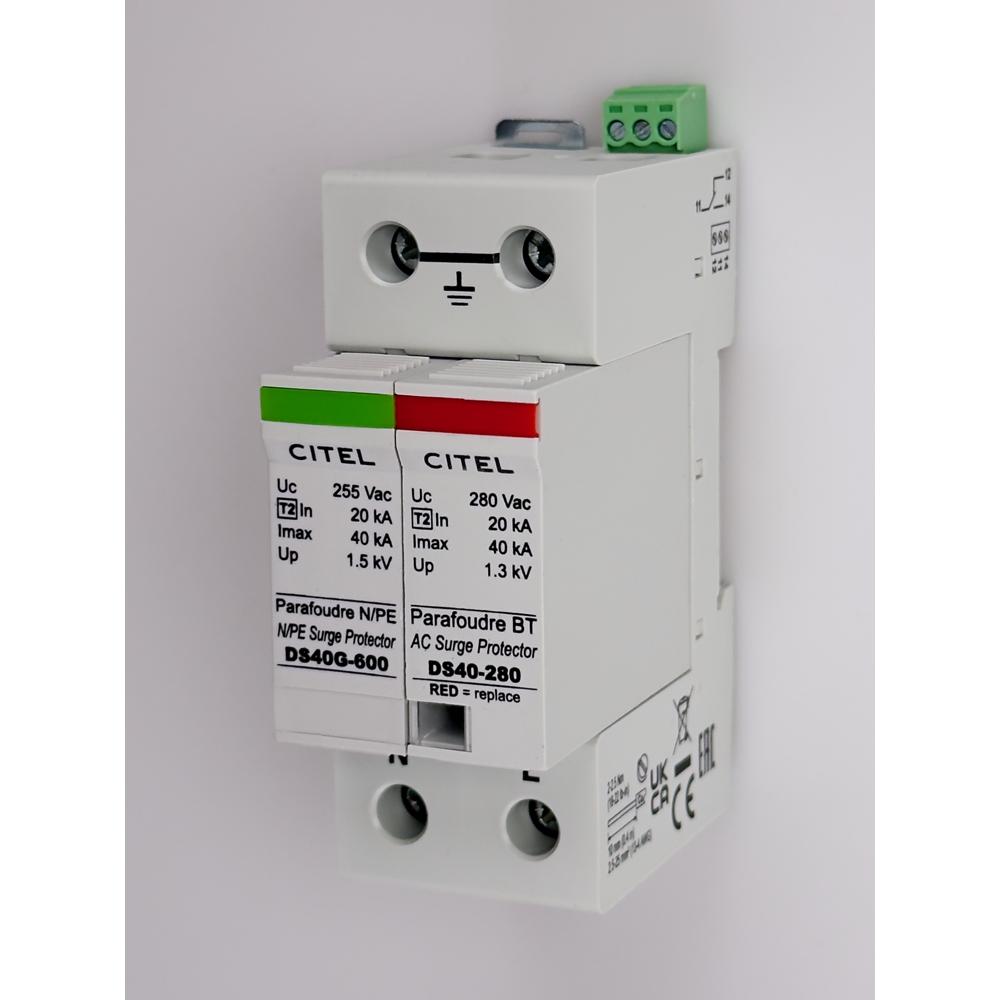

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS4TS-280/G предназначено для защиты однофазных электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Оно является ключевым элементом системы молниезащиты зданий и оборудования, обеспечивая безопасность электроустановок, предотвращая выход из строя дорогостоящей электроники и минимизируя риск пожара.

Данное УЗИП относится к Типу 2 (класс B+C) и предназначено для установки в распределительных щитах на вводе в здание или на этаже. Оно работает по схеме (1+1) и предназначено для сетей с системами заземления TT и TN. Принцип действия основан на использовании варисторов, которые при нормальном напряжении имеют высокое сопротивление, а при возникновении опасного импульса резко снижают его, отводя избыточную энергию на землю. Устройство оснащено системой сигнализации, позволяющей контролировать его состояние как визуально, так и дистанционно.

Области применения

• Защита вводно-распределительных устройств (ВРУ) жилых, коммерческих и промышленных зданий.
• Установка в этажных и квартирных щитах для защиты групповых линий.
• Защита чувствительного электронного оборудования: серверов, систем связи, медицинской аппаратуры.
• Обеспечение безопасности систем «Умный дом», охранно-пожарной сигнализации и видеонаблюдения.
• Применение в качестве второй ступени защиты в каскадной схеме с УЗИП Типа 1.

Ключевые особенности

• Тип 2 (B+C): Обеспечивает защиту от удаленных грозовых разрядов и коммутационных помех, может использоваться как основная или дополнительная защита.
• Двойная сигнализация: Встроенный визуальный индикатор (зеленый/красный) и контакты для дистанционной сигнализации о состоянии устройства.
• Схема (1+1) с реверсом PEN: Оптимальная защита для сетей TT и TN, включая контроль состояния нейтрального проводника.
• Высокая стойкость к токам: Способность многократно отводить импульсные токи большой величины, обеспечивая долговечность защиты.

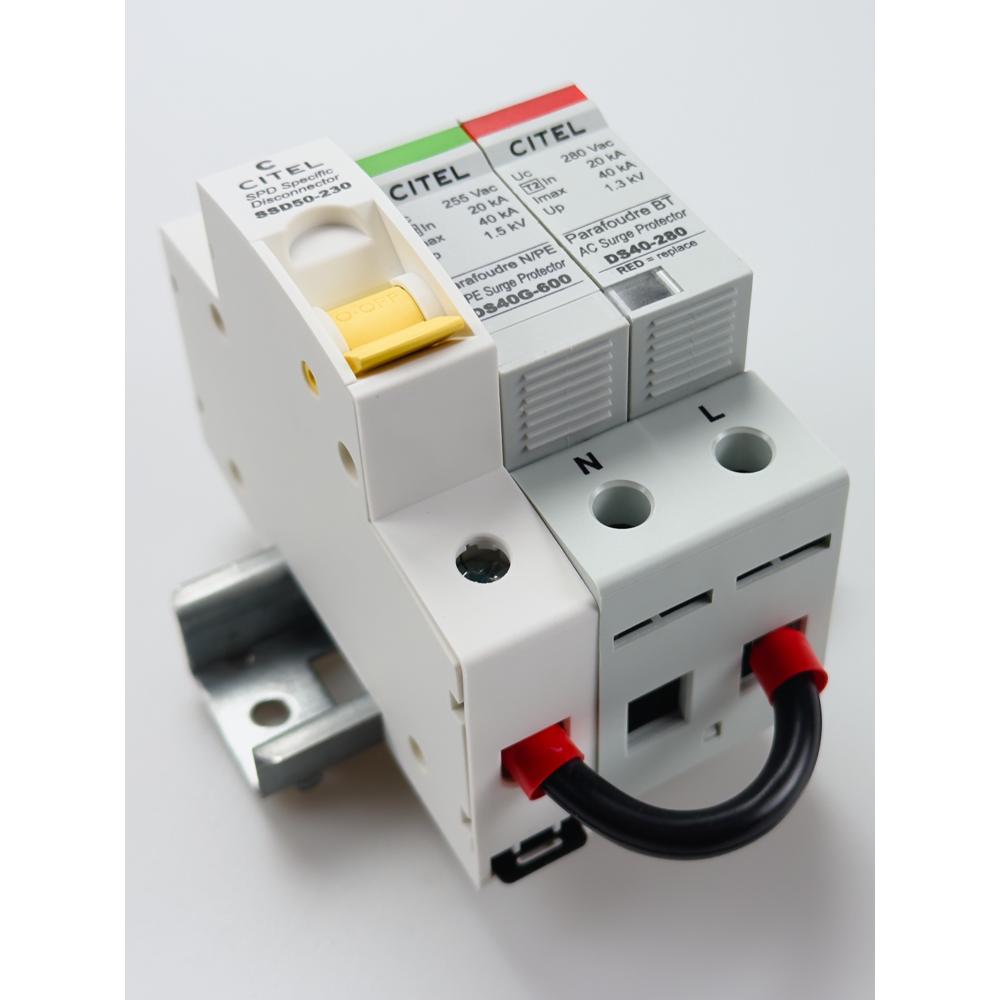

• Компактный модульный дизайн: Удобный монтаж на DIN-рейку 35 мм в стандартный распределительный щит.

Технические характеристики

• Тип устройства: УЗИП (ограничитель перенапряжений)
• Класс защиты (МЭК 61643): Тип 2 (Class II, B+C)
• Схема защиты: (1+1)
• Количество полюсов: 2
• Номинаное напряжение сети (U_N): 230 В переменного тока
• Максимальное длительное рабочее напряжение (U_C): 280 В переменного тока
• Номинальный разрядный ток (I_n 8/20 мкс): 20 кА
• Максимальный разрядный ток (I_max 8/20 мкс): 40 кА
• Общий максимальный разрядный ток (I_{max total}): 40 кА
• Система сигнализации: Визуальная (индикатор) + дистанционная (сухие контакты)
• Совместимые системы заземления: TT, TN (включая реверс PEN)
• Способ монтажа: На DIN-рейку 35 мм
