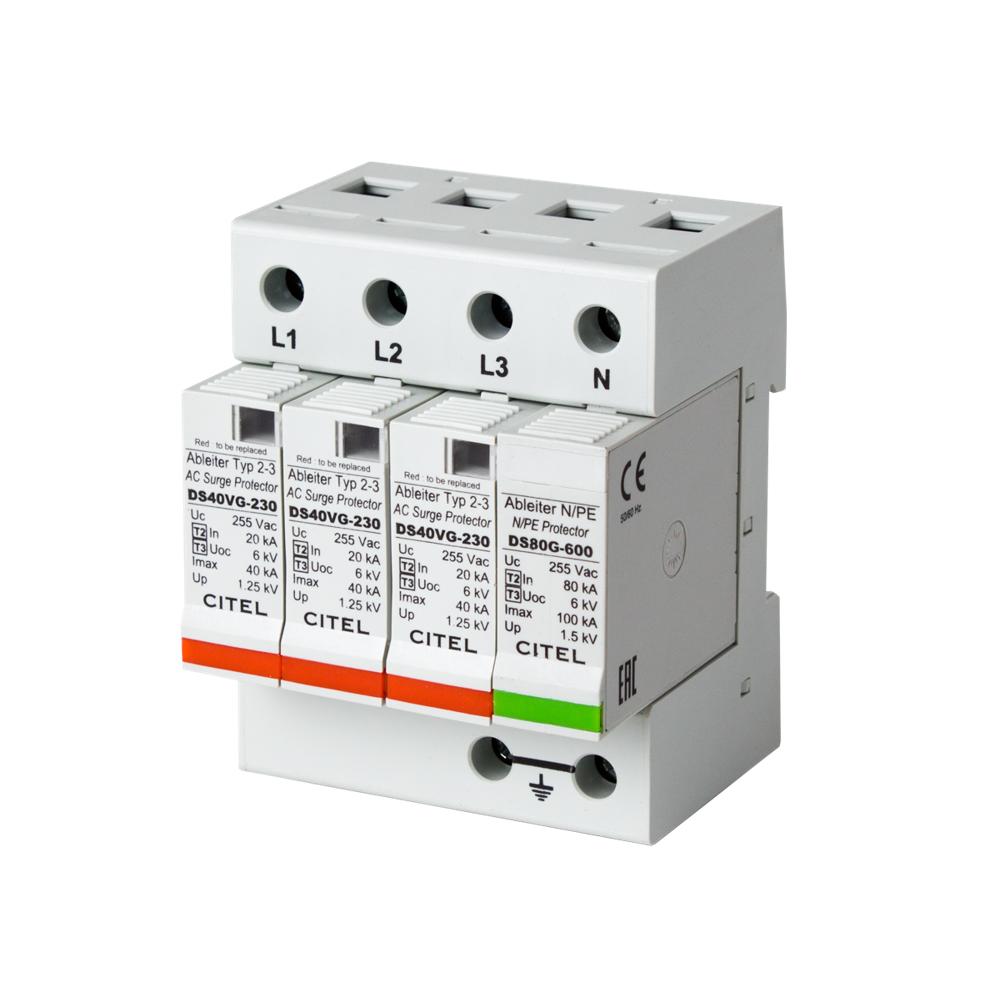

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS44VGS-230/G предназначено для защиты электрооборудования в трехфазных сетях переменного тока 230/400 В от разрушительных последствий грозовых и коммутационных перенапряжений. Его основная функция — ограничение опасных импульсных перенапряжений до безопасного для оборудования уровня и отвод импульсного тока в землю.

Устройство относится к комбинированному Типу 2+3 (класс B+C) и построено на основе запатентованной VG™-технологии, которая объединяет мощный газовый разрядник (GSG) и варистор (V) в едином сменном модуле. Это обеспечивает высокую стойкость к импульсным токам и оптимизированную защиту от кратковременных перенапряжений (TOV). УЗИП предназначено для установки в главных распределительных щитах (ГРЩ) или вводно-распределительных устройствах (ВРУ) зданий и промышленных объектов.

Области применения

• Защита вводных распределительных щитов жилых, коммерческих и административных зданий.
• Защита электрооборудования в промышленных объектах и производственных цехах.
• Установка в телекоммуникационных и серверных центрах.
• Защита систем автоматизации, управления и сигнализации (АСУ ТП).li>
• Применение в медицинских учреждениях для защиты критически важного оборудования.
• Защита систем вентиляции, кондиционирования и лифтового оборудования.
• Использование в инфраструктуре зарядных станций для электромобилей.

Ключевые особенности

• Технология VG™: Гибридная схема, сочетающая газовый разрядник и варистор в одном модуле для эффективной и быстрой защиты.
• Тип 2+3 (Класс B+C): Комбинированная защита от удаленных и близких грозовых разрядов, а также от коммутационных перенапряжений.
• 4-полюсная конфигурация для TT-TNS: Защита трех фаз и нейтрали в сетях с изолированной или заземленной нейтралью (режимы L/N и N/PE).
• Сменные модули: Легкая замена защитного модуля DSM40VG-230 после срабатывания без демонтажа всей конструкции.
• Отсутствие токов утечки: Нулевой рабочий ток (Ipe) и нулевой сопровождающий ток (If) обеспечивают стабильность работы и отсутствие ложных срабатываний УЗО.

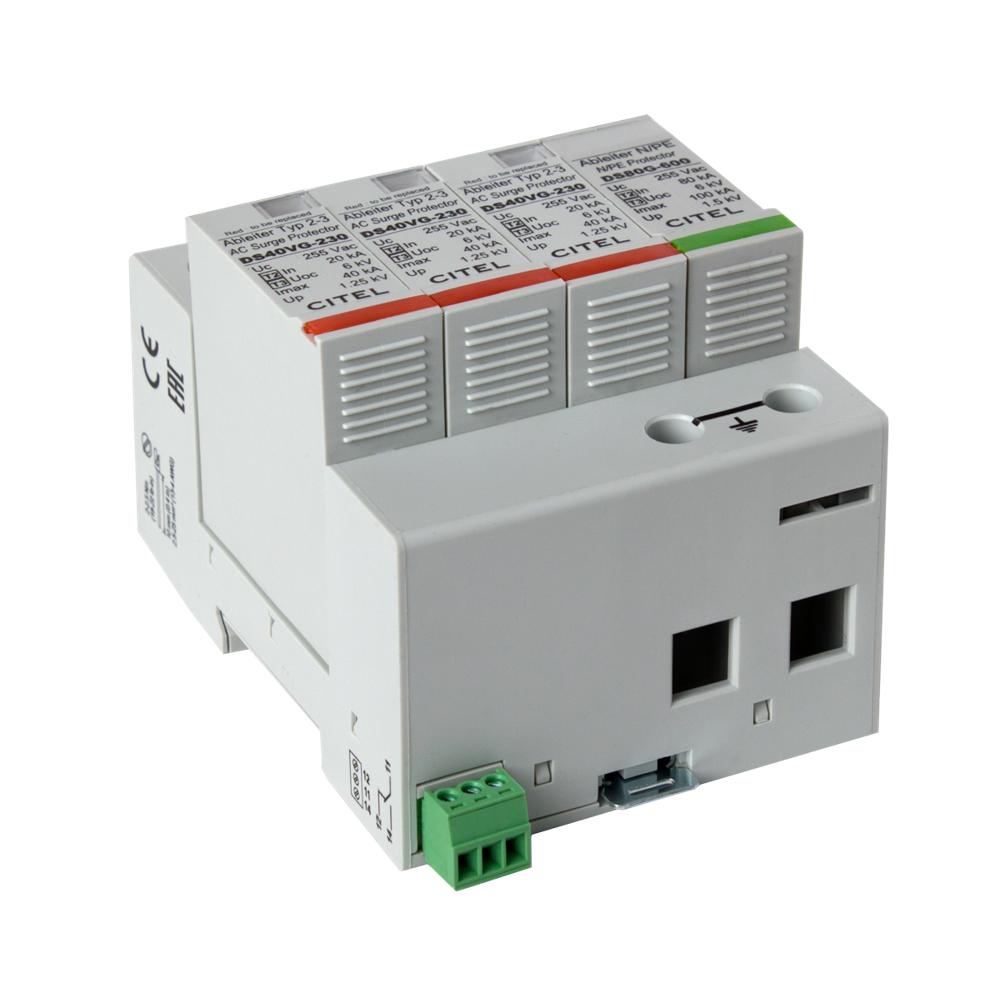

• Дистанционная сигнализация (опция «S»): Наличие перекидного контакта (11-12-14) для подключения к системе мониторинга и сигнализации о состоянии устройства.
• Отсутствие эксплуатационного изнашивания: Устройство не стареет и не требует профилактической замены при нормальных условиях эксплуатации.
• Высокая стойкость к токам: Суммарный максимальный ток разряда (Imax total) составляет 100 кА.

Технические характеристики

• Артикул производителя: 461582
• Тип УЗИП: Тип 2+3 (комбинированный, класс B+C)
• Сетевое напряжение: 230/400 В AC, 3 фазы + N
• Конфигурация сети: TT-TNS
• Максимальное рабочее напряжение Uc: 275 В AC
• Номинальный ток разряда In (8/20 мкс): 20 кА (на полюс)
• Максимальный ток разряда Imax (8/20 мкс): 40 кА (на полюс)
• Суммарный максимальный ток разряда Itotal: 100 кА
• Уровень защиты Up: 1.25 кВ (L/N), 1.5 кВ (N/PE)
• Допустимый ток короткого замыкания Isccr: 25 кА
• Сопряженное устройство защиты: Внутренний терморазмыкатель и плавкий предохранитель типа gG до 50 А*
• Индикация состояния: Механический индикатор (MI)
• Монтаж: На симметричную DIN-рейку 35 мм
• Подключение проводников: Винтовой зажим 2.5–25 мм² / шина
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
• Сертификат: EAC
