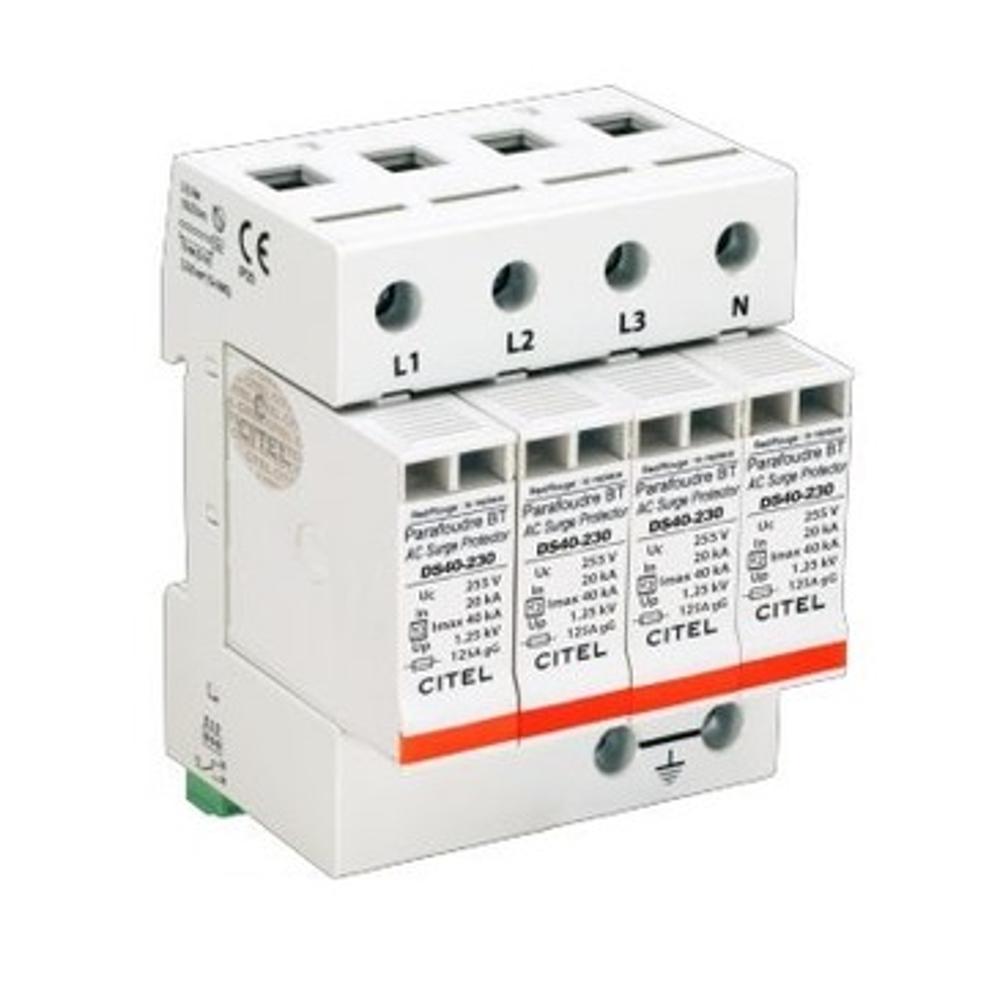

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS44VGS-230 (артикул 461572) представляет собой многополюсный ограничитель перенапряжений комбинированного типа 2+3, предназначенный для защиты электрооборудования в трехфазных сетях TN-S 230/400 В переменного тока. Основная функция устройства — ограничение грозовых и коммутационных перенапряжений до безопасного уровня, обеспечивая надежную защиту как силовых, так и слаботочных цепей. Благодаря комбинации варистора и мощного газового разрядника (GSG) в одном корпусе, устройство эффективно подавляет как высокоэнергетические импульсы (тип 2), так и наведенные высокочастотные помехи (тип 3), что делает его идеальным решением для финишной защиты ответственного оборудования.

В основе работы CITEL DS44VGS-230 лежит запатентованная VG™-технология, объединяющая варистор и газовый разрядник. Это обеспечивает отсутствие сопровождающего тока и эксплуатационного изнашивания, что кардинально увеличивает срок службы устройства по сравнению с традиционными варисторными УЗИП. Устройство оптимизировано для работы в условиях временных перенапряжений (TOV) и способно выдерживать кратковременные повышения напряжения в сети без выхода из строя. УЗИП подключается по схеме 4+0 (L1, L2, L3, N относительно PE) и предназначено для установки в главных распределительных щитах (ГРЩ) или вводно-распределительных устройствах (ВРУ) зданий. Устройство совместимо с системами заземления TT и TN-S, что подтверждается конфигурацией защиты как в синфазном, так и в дифференциальном режиме.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в жилых, коммерческих и промышленных зданиях.
• Обеспечение финишной защиты (тип 3) для критически важного оборудования: серверных, телекоммуникационных узлов, систем управления и автоматики.
• Применение в системах молниезащиты и заземления для снижения импульсных перенапряжений, возникающих при прямых и близких ударах молнии.
• Защита трехфазных сетей 230/400 В с глухозаземленной нейтралью (TN-S) в распределительных щитах на вводе в здание.
• Использование в качестве универсального решения для защиты оборудования, чувствительного к высокочастотным помехам, благодаря низкому остаточному напряжению (Up = 1.25 кВ).

Ключевые особенности

• Комбинированный тип 2+3: Обеспечивает как основную защиту от мощных импульсов, так и финишную защиту от наведенных помех в одном устройстве.
• VG™-технология: Исключает сопровождающий ток и эксплуатационное изнашивание, гарантируя долговечность и стабильность параметров.
• Высокая пропускная способность: Суммарный максимальный ток разряда Imax total достигает 160 кА (4 полюса по 40 кА), что обеспечивает надежную защиту даже при мощных грозовых разрядах.
• Дистанционная сигнализация: Встроенный перекидной контакт (опция "S" в артикуле) позволяет передавать сигнал о выходе модуля из строя на пульт диспетчеризации или систему умного дома.
• Оптимизация под TOV: Устройство рассчитано на временные перенапряжения (TOV) до 440 В AC в течение 120 минут без потери работоспособности.

Технические характеристики

• Тип УЗИП: Тип 2 + 3 (по IEC 61643-11 / EN 61643-11)
• Номинальное напряжение сети (Un): 230/400 В AC (3-фазная + N)
• Максимальное рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In): 20 кА (на полюс, 15 импульсов 8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (на полюс, 1 импульс 8/20 мкс)
• Суммарный максимальный ток (Imax total): 160 кА
• Уровень защиты (Up) при In: 1.25 кВ (L/PE, N/PE)
• Испытание комбинированной волной (Uoc): 6 кВ (Класс III)
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Сменные модули: DSM40VG-230
• Климатическое исполнение: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Тип предохранителя (рекомендуемый): gG — 50 A
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
