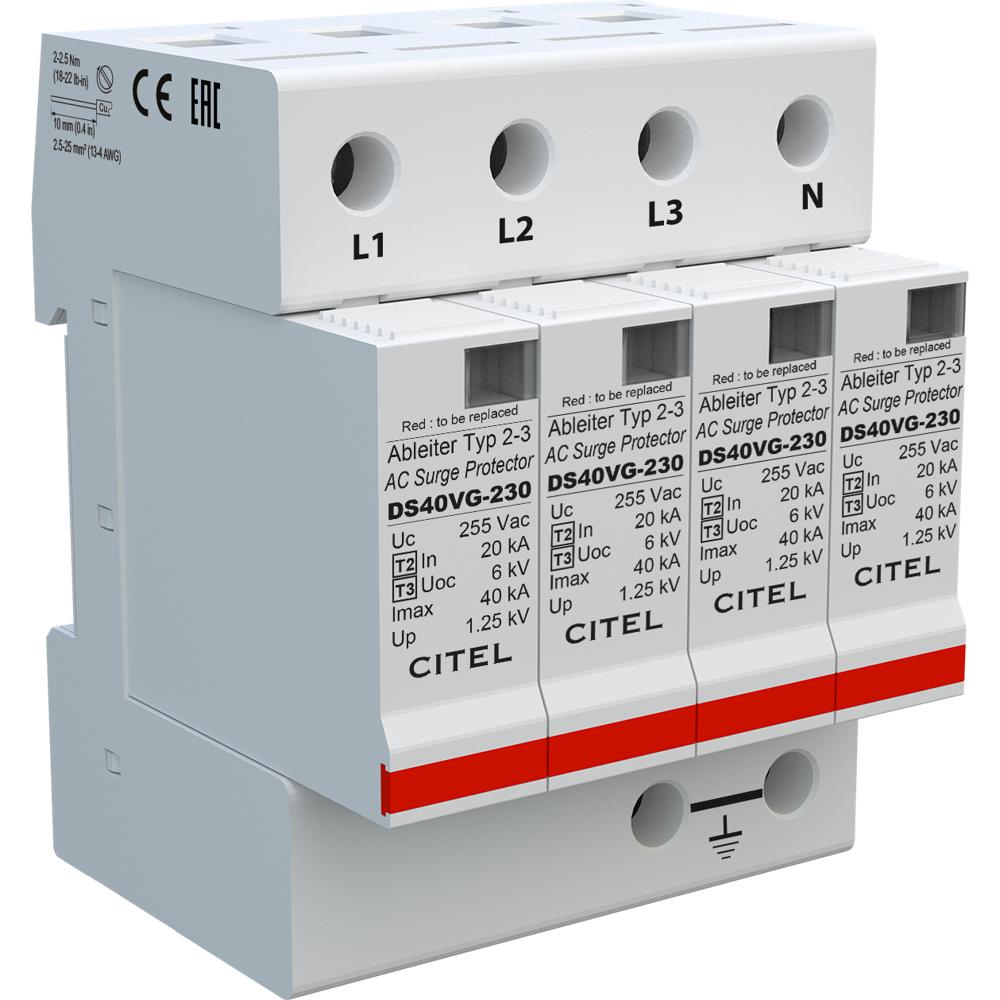

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS44VG-230 (артикул 461552) представляет собой многополюсный ограничитель перенапряжений комбинированного типа 2+3 класса, предназначенный для защиты электрических сетей переменного тока от атмосферных и коммутационных перенапряжений. Данная модель обеспечивает надежную защиту оборудования в трехфазных сетях с системой заземления TN-S, эффективно отводя опасные импульсные токи в землю и ограничивая напряжение на защищаемом оборудовании до безопасного уровня.

Устройство построено на базе запатентованной VG™-технологии (Voltage Gradient), которая объединяет мощный газовый разрядник (GSG) и варистор (V) в одном герметичном модуле. Такая гибридная схема обеспечивает отсутствие сопровождающего тока и эксплуатационного изнашивания, что кардинально увеличивает срок службы изделия. УЗИП монтируется на симметричную DIN-рейку (35 мм) и подключается через винтовые зажимы сечением до 25 мм². Благодаря конфигурации 4+0 (схема 4) устройство подключается между каждым фазным проводником (L1, L2, L3) и нейтралью (N) к защитному проводнику (PE), обеспечивая защиту в режимах L/PE и N/PE. Устройство оптимизировано для работы в условиях временных перенапряжений (TOV) и совместимо с автоматами защиты и УЗО типа S.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
• Обеспечение безопасности критически важного оборудования: серверных, телекоммуникационных узлов, систем управления и автоматики.
• Защита систем освещения, вентиляции, кондиционирования и другого инженерного оборудования коммерческих объектов.
• Применение в системах бесперебойного электроснабжения (ИБП) и частотных преобразователях для подавления высокоэнергетических импульсов.
• Идеальное решение для объектов, где требуется высокий уровень защиты и минимальное время восстановления благодаря сменным модулям.

Ключевые особенности

• Комбинированный тип 2+3: Обеспечивает защиту как от основных грозовых разрядов (Тип 2), так и от наведенных коммутационных помех (Тип 3) в одном корпусе.
• Высокая пропускная способность: Суммарный максимальный ток разряда Imax total достигает 160 кА (4 полюса по 40 кА), что гарантирует надежную защиту даже при прямых ударах молнии вблизи объекта.
• Технология VG™: Полное отсутствие сопровождающего тока и эксплуатационного изнашивания, что исключает риск короткого замыкания и продлевает ресурс устройства.
• Модульная конструкция: Сменные модули DSM40VG-230 позволяют быстро восстановить защиту после исчерпания ресурса без демонтажа всего устройства и перемонтажа проводки.
• Визуальная и опциональная дистанционная сигнализация: Механический индикатор на корпусе показывает состояние модуля, а при заказе версии с индексом "S" (например, DS44VGS-230) доступен перекидной контакт для удаленного мониторинга.

Технические характеристики

• Тип устройства: УЗИП Тип 2 + 3 (Class II + Class III)
• Конфигурация сети: 3-фазная + N (TN-S), схема подключения 4+0
• Номинальное рабочее напряжение (Un): 230/400 В AC
• Максимальное рабочее напряжение (Uc): 275 В AC (MCOV)
• Номинальный ток разряда (In): 20 кА (на полюс, 15 импульсов 8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (на полюс, 1 импульс 8/20 мкс)
• Суммарный максимальный ток разряда (Imax total): 160 кА
• Уровень защиты (Up) при In: L/PE ≤ 1.25 кВ, N/PE ≤ 1.25 кВ
• Испытание комбинированной волной (Uoc): 6 кВ (Класс III)
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20 (только для использования внутри помещений)
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
