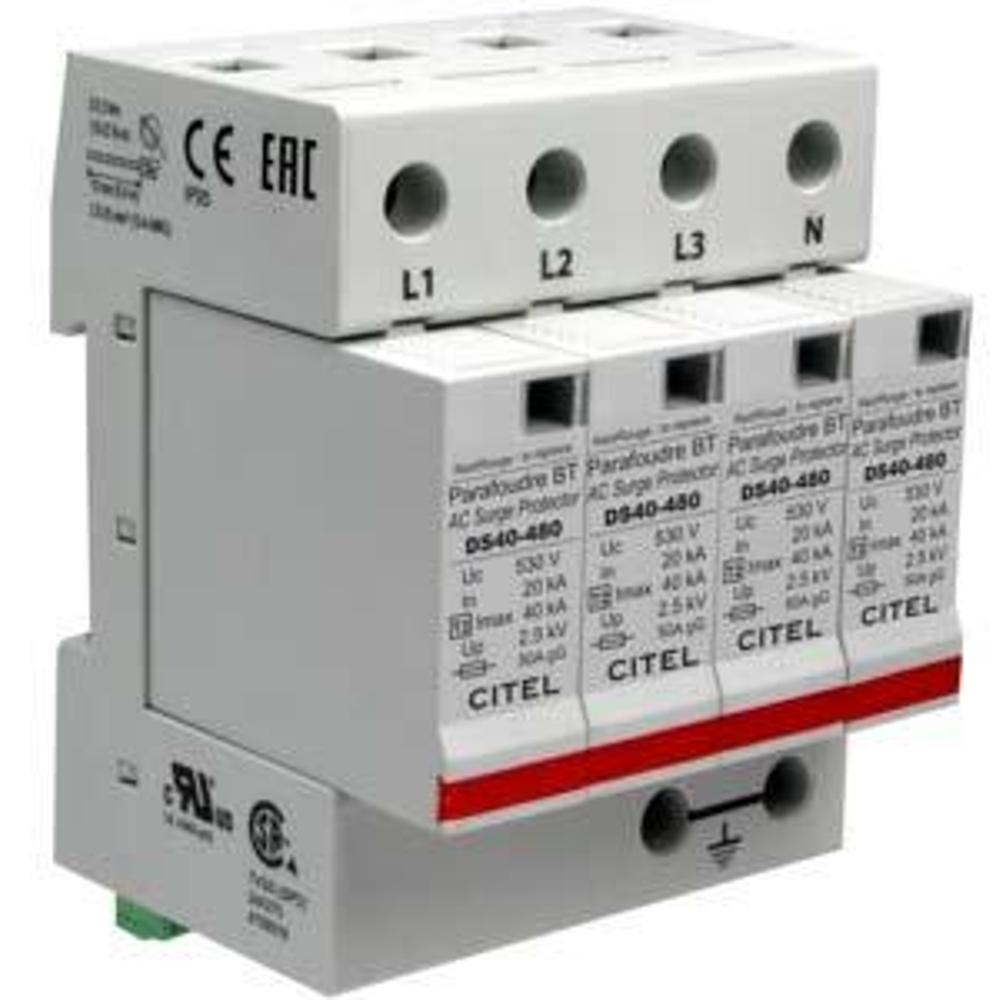

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS44S-480 (артикул 461016) предназначено для защиты электрооборудования и систем распределения электроэнергии от опасных импульсных перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети. Устройство обеспечивает надежное ограничение перенапряжений в трехфазных сетях с напряжением 480/277 В и относится к типу UL1449 Type 1, что позволяет устанавливать его как на вводе, так и непосредственно перед защищаемым оборудованием.
В основе работы УЗИП лежит технология металлооксидных варисторов (MOV), обеспечивающая высокоэнергетическое ограничение импульсов. Устройство работает в режимах общего и дифференциального защитного действия (L-L, L-N, L-G, N-G) и подходит для сетей конфигурации 3PH, 4W+G (звезда) с системой заземления TNS. Подключение осуществляется через винтовые клеммы SPD (8-12 AWG) и клеммные блоки 6 AWG, монтаж производится на DIN-рейку. Устройство оснащено визуальным индикатором неисправности и дистанционными сигнальными контактами для интеграции в системы мониторинга, а также системой терморазъединения с предохранительной вставкой для безопасного отключения при перегрузке.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных объектов
- Защита систем электроснабжения коммерческих и административных зданий с трехфазной сетью 480/277 В
- Защита ответственного оборудования: трансформаторов, щитов автоматики, систем управления и связи
- Применение в системах возобновляемой энергетики (AC/DC PV/RF) и телекоммуникационных шкафах
- Защита оборудования на объектах с повышенными требованиями к бесперебойности электроснабжения
Ключевые особенности
- Высокий номинальный разрядный ток In = 20 кА (15 импульсов 8/20 мкс) и максимальный Imax = 40 кА
- Ток короткого замыкания SCCR = 100 кА для надежной работы в мощных сетях
- Визуальная индикация неисправности и дистанционные сигнальные контакты для удаленного мониторинга
- Модульная конструкция с возможностью замены картриджа (артикул запчасти DSM40-480)
- Корпус из термопластика UL94-V0, степень защиты NEMA 2 (IP20), монтаж на DIN-рейку
- Соответствие стандарту UL1449 5th Edition, категория UL VZCA, VZCA7, файл E326289
Технические характеристики
- Артикул: 461016
- Производитель: CITEL
- Серия: DS40 (DS44S-480)
- Тип устройства: УЗИП Тип 2, UL1449 Type 1 Listed
- Схема защиты: 4+0 (4 полюса), режимы L-L, L-N, L-G, N-G
- Номинальное напряжение: 480/277 В AC (UN 277 / UC 480 В AC)
- Конфигурация сети: 3PH, 4W+G, Wye (TNS)
- Номинальный разрядный ток In (8/20 мкс): 20 кА
- Максимальный разрядный ток Imax (8/20 мкс): 40 кА
- Суммарный максимальный ток Imax total: 160 кА
- Импульсный ток Iimp (10/350 мкс): 4 кА
- Напряжение защиты VPR: 4000/4000/1800/1800 В
- Максимальное длительное рабочее напряжение MCOV: 550 В
- Ток короткого замыкания SCCR: 100 кА
- Технология: MOV (металлооксидный варистор)
- Диапазон рабочих температур: от -35 °C до +60 °C
- Способ подключения: винтовые клеммы SPD (8-12 AWG), клеммные блоки 6 AWG
- Монтаж: DIN-рейка
- Материал корпуса: термопластик UL94-V0
- Степень защиты: NEMA 2 (IP20)
- Диагностика: визуальный индикатор и дистанционные контакты
- Безопасное поведение при отказе: отключение через предохранительную вставку
- Габариты: согласно диаграмме производителя
- Вес: 0,405 кг (1,20 фунта)
- Запасная часть: DSM40-480
- Стандарты: UL1449 5th Edition, NOM-003-SCFI-2014, NOM-001-SCFI-1993, ROHS
- Гарантия: 10 лет
