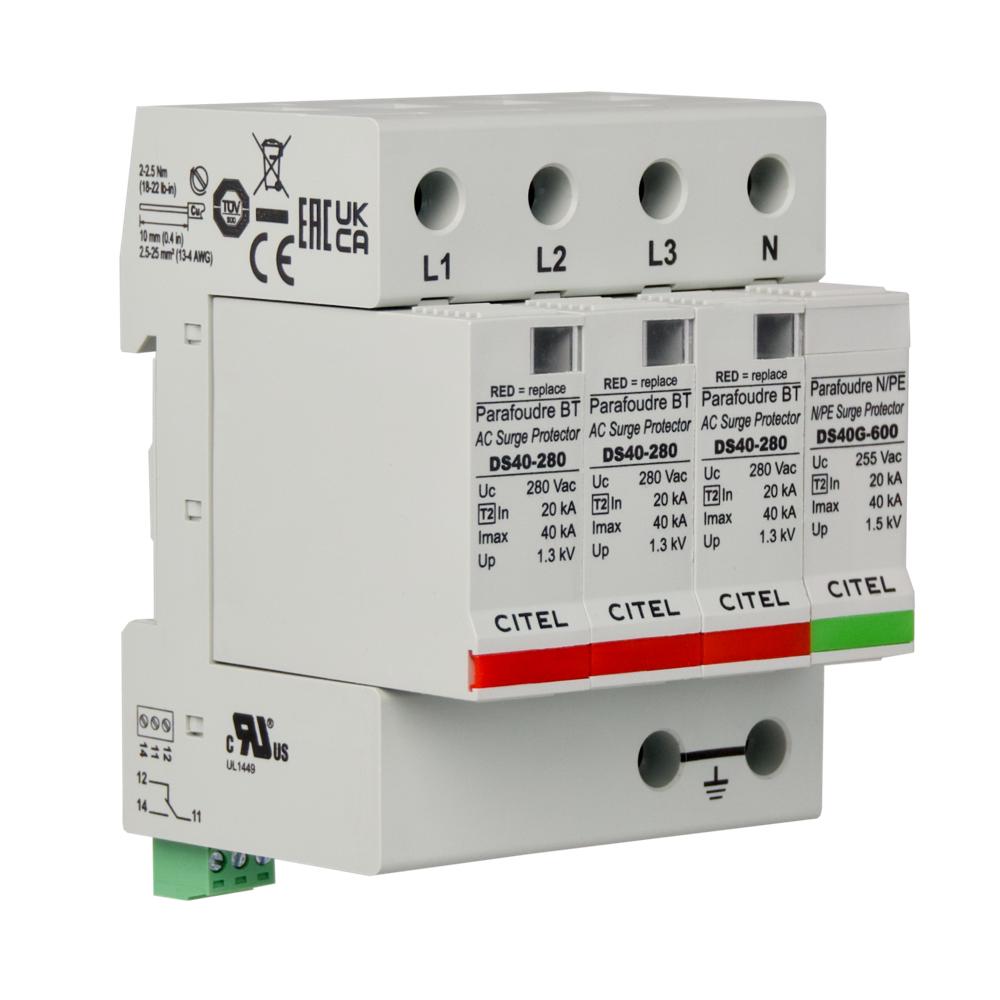

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS44S-280/G (461132) предназначено для защиты трехфазных электрических сетей переменного тока с нейтралью от разрушительного воздействия импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Это устройство Типа 2 (класса C) обеспечивает вторичный уровень защиты, ограничивая перенапряжения до безопасного для подключенного электрооборудования уровня, и устанавливается в распределительных щитах после УЗИП Типа 1.

Устройство построено на основе мощных варисторов и газовых разрядников (GSG), что обеспечивает высокую энергию поглощения. Оно работает в режиме защиты "L/N и N/PE", что делает его идеальным для сетей с системами заземления TT и TN-S. Модульная конструкция со сменными картриджами для каждой фазы и нейтрали упрощает обслуживание и снижает эксплуатационные расходы, так как позволяет заменять только вышедший из строя модуль, а не все устройство целиком.

Области применения

• Вводно-распределительные устройства (ВРУ) административных и жилых зданий
• Распределительные щиты промышленных предприятий и цехов
• Защита систем вентиляции, кондиционирования и лифтового оборудования
• Электрощитовые коммерческих объектов: торговых центров, офисов, гостиниц
• Телекоммуникационные шкафы и центры обработки данных
• Системы автоматизации зданий (BMS) и диспетчеризации
• Объекты инфраструктуры: насосные станции, котельные, трансформаторные подстанции

Ключевые особенности

• Устройство защиты переменного тока Тип 2 (в соответствии с IEC 61643-11).
• Конфигурация CT2 (синфазный и дифференциальный режимы), обозначаемая индексом «G» в названии.

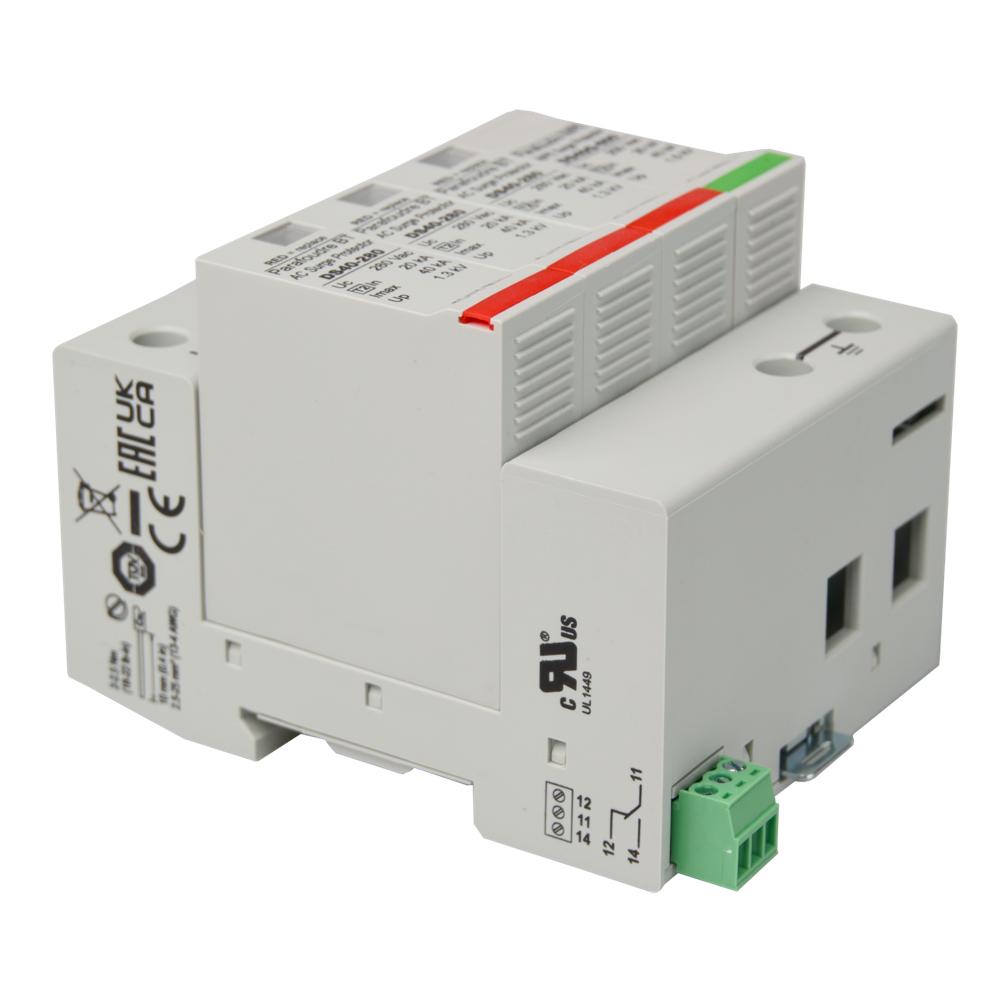

• Наличие опции дистанционной сигнализации отключения (индекс «S»), позволяющей удаленно контролировать состояние устройства.
• Сменные модули (картриджи) для каждой фазы, обеспечивающие легкое и экономичное обслуживание.
• Высокая стойкость к импульсным токам: номинальный разрядный ток (In) 20 кА, максимальный разрядный ток (Imax) 40 кА на полюс.
• Встроенные устройства защиты: плавкий предохранитель и терморазмыкатель для безопасного отключения в случае перегрузки.
• Механический индикатор состояния (зеленый/красный) на каждом модуле для визуального контроля исправности.

Технические характеристики

• Артикул производителя: 461132
• Сеть: 230/400 В, 3-фазная с нейтралью (L1, L2, L3, N)
• Конфигурация нейтрали: TT-TN-S
• Режим защиты: L/N и N/PE
• Максимальное рабочее напряжение переменного тока (Uc): 275 В
• Номинальный разрядный ток (In, 8/20 мкс): 20 кА
• Максимальный разрядный ток (Imax, 8/20 мкс): 40 кА
• Уровень защиты (Up) L/N: ≤ 1.25 кВ
• Уровень защиты (Up) N/PE: ≤ 1.5 кВ
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Сопряженное устройство отключения: предохранитель типа gG, 50 А
• Соединение: винтовой зажим для проводов сечением 2.5-25 мм² или шины
• Монтаж: на симметричную DIN-рейку 35 мм
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
