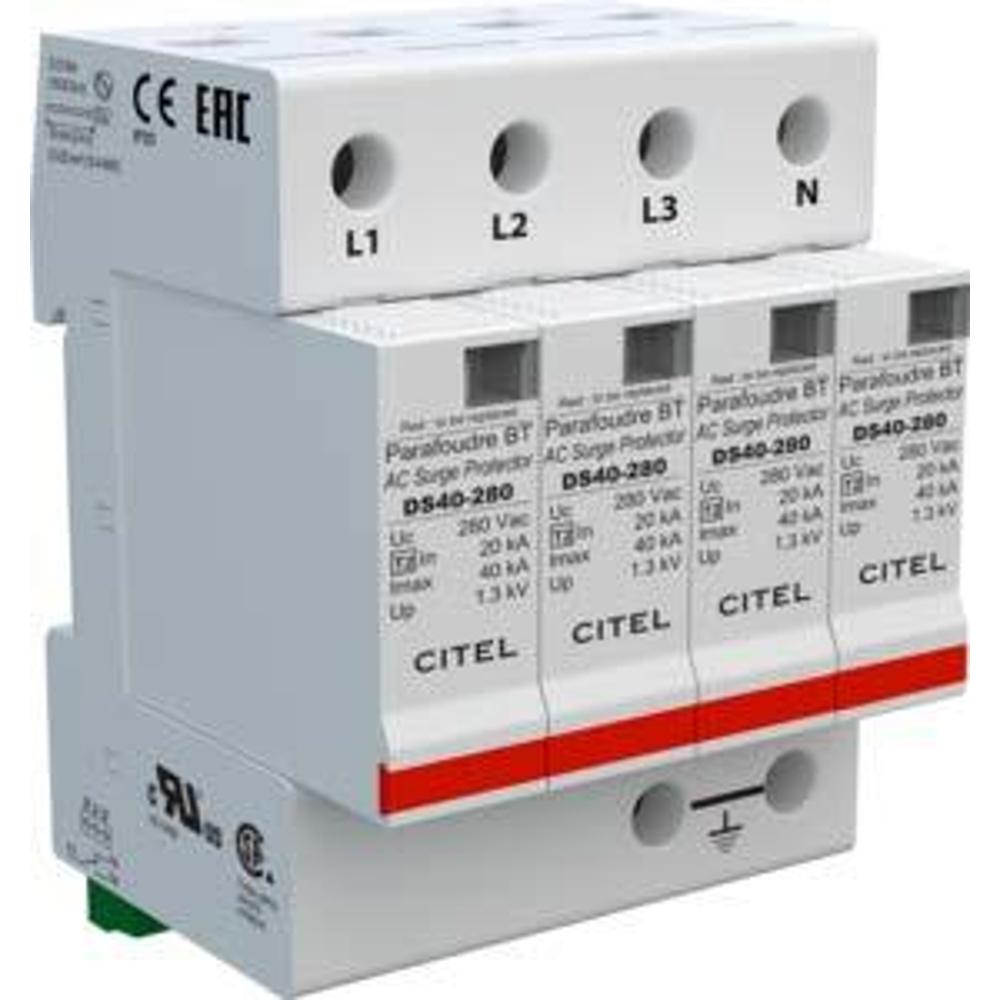

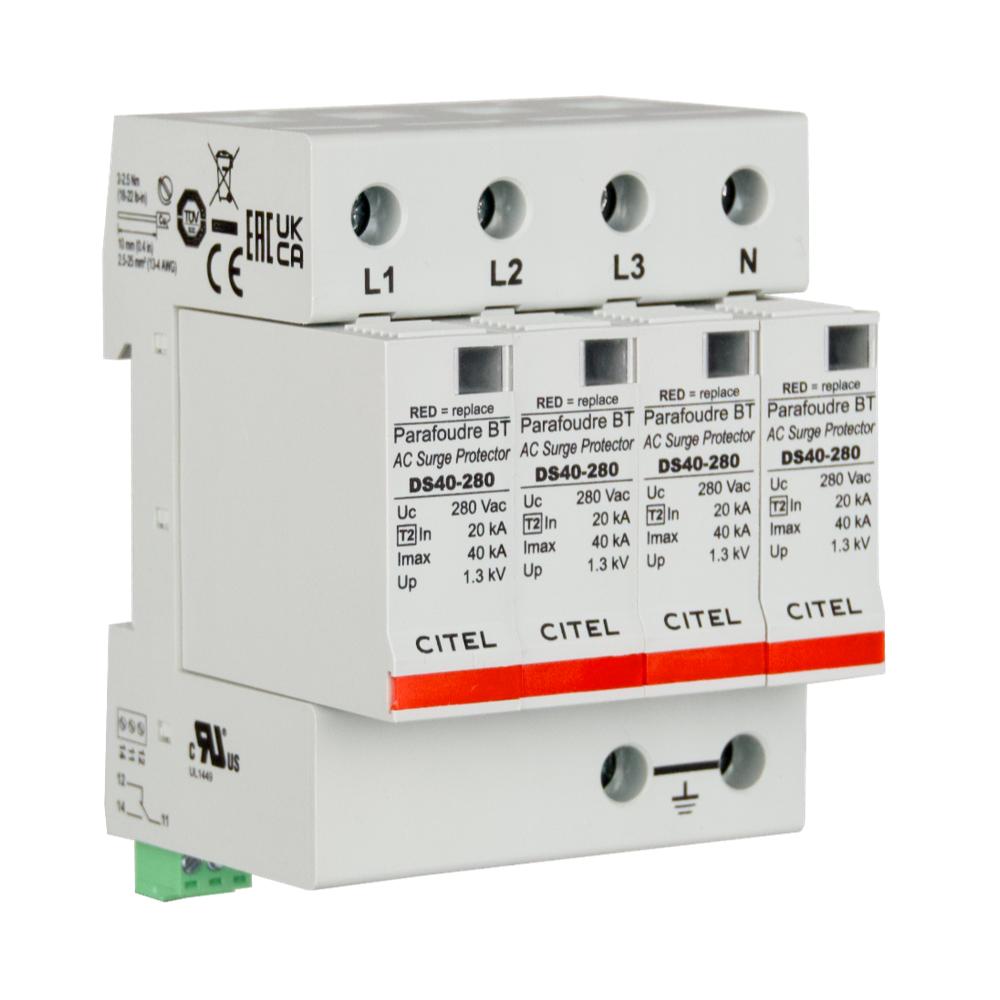

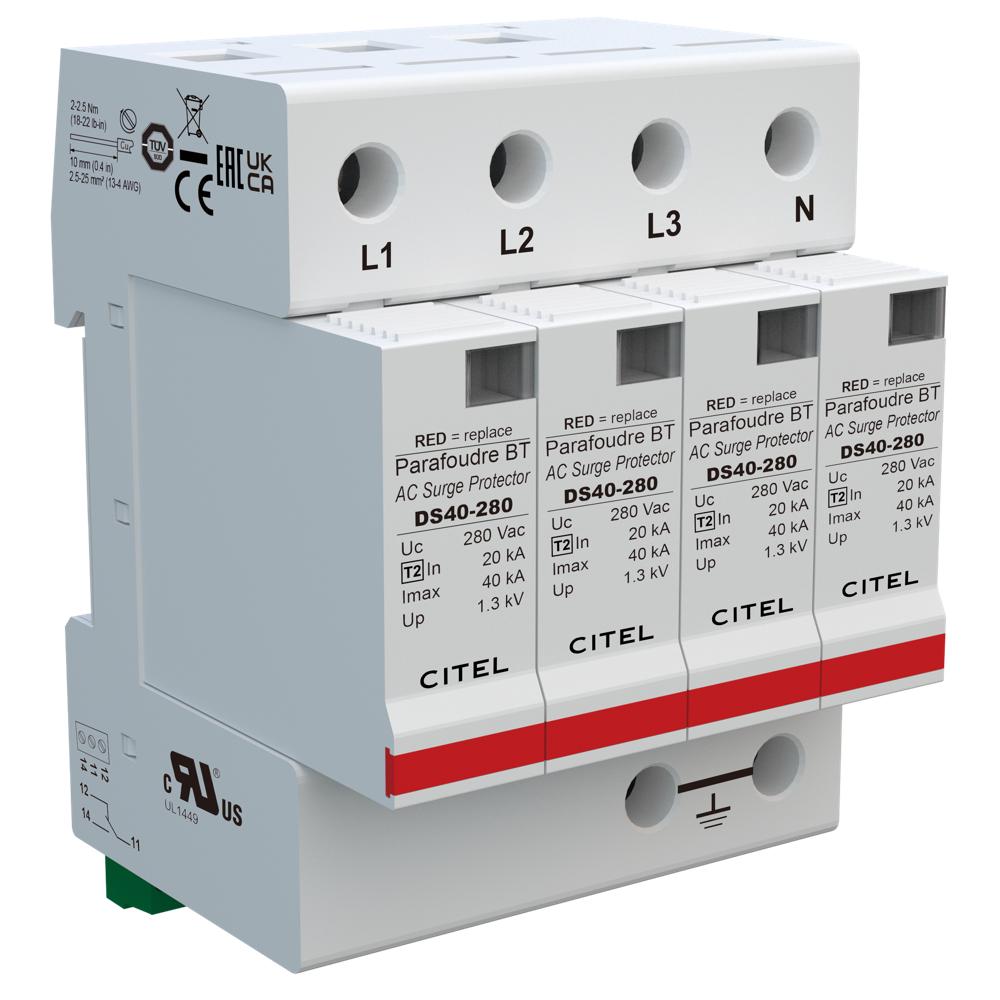

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS44S-280 (461122) предназначено для защиты трехфазных электрических сетей переменного тока с системой заземления TN-S от разрушительного воздействия импульсных перенапряжений, вызванных ударами молний или коммутационными процессами в сети. Это устройство Типа 2 (класса C) обеспечивает вторичную защиту, устанавливаемую в распределительных щитах, и ограничивает перенапряжения до безопасного для подключенного электрооборудования уровня, предотвращая его выход из строя.

Устройство построено на основе мощных варисторов, которые при нормальном напряжении обладают высоким сопротивлением, а при возникновении опасного импульса резко снижают его, отводя энергию на землю. Модель DS44S-280 имеет конфигурацию 4+0 (L1, L2, L3, N) и предназначено для работы в трехфазных сетях 230/400 В. Оно оснащено сменными модулями на каждый полюс, что упрощает обслуживание, и поддерживает опцию дистанционной сигнализации (индекс "S" в названии) для интеграции в системы мониторинга. Монтаж осуществляется на стандартную DIN-рейку 35 мм.

Области применения

• Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ) зданий и промышленных объектов.
• Защита систем промышленной автоматизации, серверного и телекоммуникационного оборудования в трехфазных сетях.
• Электрощитовые коммерческих и административных зданий для обеспечения бесперебойной работы офисной инфраструктуры.
• Объекты с системой заземления TN-S, где требуется защита между фазой и нейтралью, а также между нейтралью и землей (L/PE и N/PE).

Ключевые особенности

• Тип 2 (Класс C): Основная защита распределительных сетей от удаленных и близких грозовых разрядов.
• Сменные модули: Каждый из четырех полюсов оснащен независимым сменным защитным модулем для легкого обслуживания.

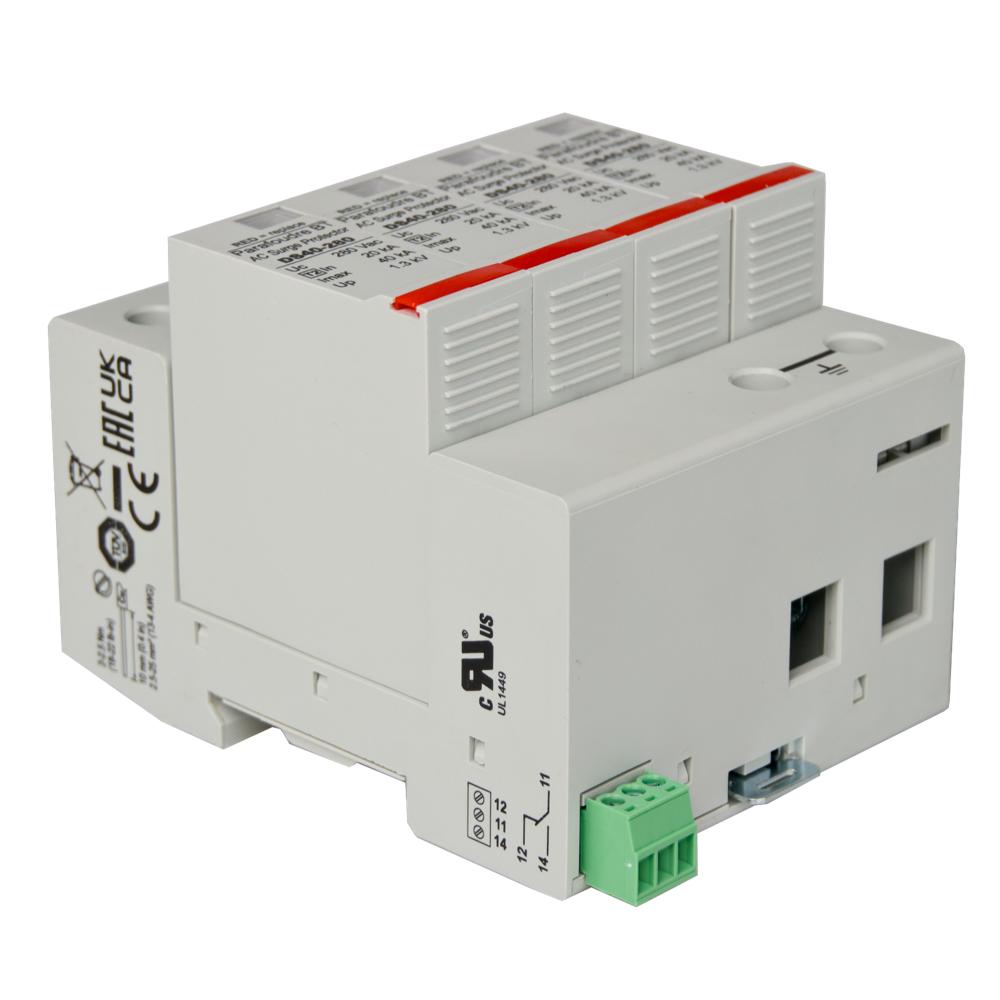

• Двойная индикация: Встроенный механический индикатор состояния и опция дистанционной сигнализации через перекидной контакт.
• Высокая стойкость: Суммарный максимальный импульсный ток разряда (Itotal) достигает 160 кА для надежной защиты.
• Встроенная защита: Комбинация терморазмыкателя и плавкого предохранителя обеспечивает безопасное отключение при перегрузке.

Технические характеристики

• Артикул производителя: 461122
• Тип устройства: УЗИП переменного тока, Тип 2
• Сеть / Макс. рабочее напряжение (Uc): 230/400 В / 280 В AC
• Конфигурация: 4 полюса (3P+N), схема 4+0
• Система заземления: TN-S
• Режим защиты: L/PE и N/PE
• Номинальный ток разряда (In): 20 кА (импульс 8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (импульс 8/20 мкс)
• Суммарный максимальный ток (Itotal): 160 кА
• Уровень защиты (Up): 1.25 кВ
• Допустимый ток КЗ (Isccr): 25 кА
• Степень защиты корпуса: IP20
• Способ монтажа: DIN-рейка 35 мм
• Стандарты: IEC/EN 61643-11, ГОСТ Р 51992-2011, UL1449 ed.4
